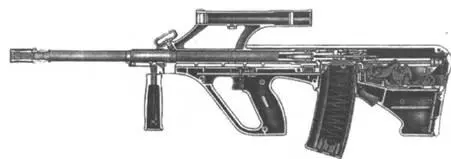

Разрез штурмовой винтовки Stg 77 (AUG “Штейр”) с отводом пороховых газов через два боковых отверстия.

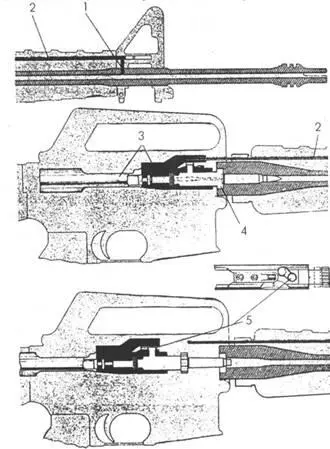

Работа автоматики штурмовой винтовки М16: 1 – газоотводная трубка, 2 – газоотводное отверстие, 3 – затворная рама, 4 – затвор, 5 – выступ затвора.

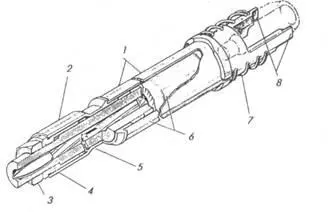

Схема газоотводного двигателя винтовки Vz.52 с трубчатым поршнем-кожухом:

1 – поршень, 2 – подвижный кожух, 3 – фиксирующая гайка, 4 – газовый регулятор, 5 – газоотводное отверстие, 6 – ствол, 7 – возвратная пружина, 8 – выступ затворной рамы.

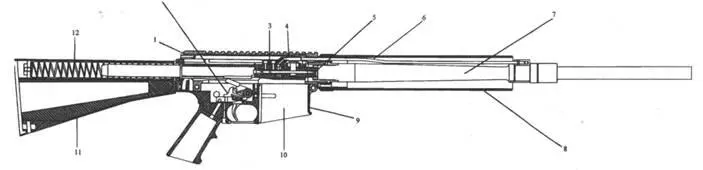

Разрез самозарядной винтовки SAR-25 с непосредственным воздействием пороховых газов на затвор (аналогично AR-15 и М16): 1 – ствольная коробка, 2 – ударно-спусковой механизм, 3 – остов затвора, 4 – поршень затора, 5 – боевая личинка затвора, 6 – газоотводная трубка, 7 – ствол, 8 – цевье, 9 – корпус ударно-спускового механизма, 10- приемник магазина, 11 – приклад, 12 – возвратная пружина (обратим внимание на блинный откат подвижной система).

Компенсации импульса отдачи при повышении темпа стрельбы можно достичь за счет одновременного движения затвора назад, а ствола – вперед. Пример тому – система авиационного пулемета СН (И.В. Савина – А.К. Норова) со стволом, движимым вперед газовым двигателем и связанным через зубчатые рейки и шестерню с ползуном (затворной рамой). Движение ствола вперед вызывает смещение ползуна назад, при этом ползун производит отпирание затвора, отведение его назад, подачу очередного патрона. Возвращение подвижных деталей в исходное положение производится возвратной пружиной ствола.

Конструктором Шилиным А.И. была в свое время предложена схема отключения воздействия возвратной пружины на ствольную коробку при отходе подвижной системы назад и «гашения» энергии отката подвижной системы (рамы с затвором) за счет встречного удара направляющего стержня пружины.

(Продолжение следует)

Михаил ВИНИЧЕНКО

* См. "ТиВ" №№ 2,3,9,10/2001 г., 1,3,4,5/2002 г.

Война в Корее начиналась неординарно. Анализ опыта Второй мировой войны привел высшее американское командование к выводу, что в будущих войнах все будет решать авиация. Поэтому стали разрабатываться различные теории, основу которых составляла идея преобладания воздушного компонента над всеми остальными. Другие виды вооруженных сил, как это часто бывает, ушли на второй план.

Поэтому с самого начала войны в Корее американское командование стремилось решить ее исход, преимущественно, за счет авиации. Сама война им рассматривалась как некая «полицейская операция». Однако уже к концу 1950 г. реалии заставили американский генералитет пересмотреть свои взгляды. Как бы ни была сильна авиация, но одна она выиграть войну не в состоянии. Пришлось привлечь к ведению боевых действий на сложном театре военных действий не совсем подготовленную к этому 8-ю полевую армию и военно-морские силы.

Тем не менее, авиация продолжала играть весьма важную роль в огневом поражении противника. Число самолетов постоянно увеличивалось. Так, если к 1 января 1951 г. авиация американцев и их союзников насчитывала 1 800 самолетов, то через год – 2 124. Интенсивность ее действий в 1950-1952 гг. была довольно высока, и иногда достигала 1200 – 1500 самолето-вылетов в сутки. Из них на долю боевой авиации приходилось 70 % общего числа самолето-вылетов. Распределение по родам авиации выглядело следующим образом: истребительная – 75%, среднебомбардировочная – 11%, тяжелобомбардировочная – 4%, разведывательная – 10%. Наибольшую опасность обороняющимся войскам представляли бомбардировщики. Ими только за период с 25 июня 1950 г. по 1 января 1952 г. было сброшено:

154 208 тонн авиабомб, 52 149 332 л зажигательной жидкости напалм. Кроме того, американское командование придавало большое значение тактической авиации, действиями которой оно стремилось компенсировать невысокую боеготовность своих и южнокорейских сухопутных войск. Для поддержки пехотной дивизии, наступавшей на фронте шириной 10-15 км, в отдельные периоды войны производилось в среднем около 200 самолето-вылетов в день. Все больше для поддержки сухопутных войск применялись реактивные самолеты тактической авиации. Помимо нанесения ударов по войскам, занимавшим оборону в хорошо оборудованных в инженерном отношении районах, тактическая авиация выполняла задачи по изоляции районов боевых действий путем нанесения систематических ударов в дневное и ночное время по железнодорожным линиям и узлам, сортировочным станциям, туннелям, мостам, шоссейным дорогам и портовым сооружениям.

Массированное применение авиации не уберегло американцев и их союзников (Великобританию, Австралию, Грецию, ЮАР, Канаду, Южная Корею) от довольно больших потерь, которые только к 10 января 1952 г. составили 1 543 самолета (из них сбито в воздушных боях – 608 самолетов, огнем зенитной артиллерии и ружейно-пулеметным огнем – 935). К концу войны потери США составили около 2000 самолетов ВВС, более 1200 самолетов авиации ВМС и корпуса морской пехоты, несколько сот самолетов авиации сухопутных войск. Ведение воздушной войны обошлось США примерно в 4 млрд. долларов, что составило около 20% расходов на сухопутные войска в Корее.

Для борьбы с северокорейскими солдатами и китайскими добровольцами, засевшими в подземных сооружениях, американцы использовали различные бомбы. Среди них: зажигательные бомбы, начиненные белым фосфором, термитом, а также горючими маслами и едкими жидкостями. Наиболее широко использовался напалм, представлявший собой студенистую массу, полученную путем растворения порошкообразной смеси из алюминиевой соли и различных кислот (нафтеновой, олеиновой, кокосовопальмовой и др.) в бензине из расчета 4-8% смеси на 92-96% бензина. Применялись, в основном, четыре типа напалмовых авиабомб: 45-кг (100-фн.) марки AN-M47, AN-M47-A2, AN-M47-A4, 6-фн. (около 3 кг) – MN-M69. Кроме того, американцы наполняли зажигательной смесью каплеобразный корпус емкостью 416 или 624 л (рис. 1). Такие бомбы при сбрасывании с минимальной высоты покрывали площадь до 2 000 кв. м. Другим средством поражения личного состава, укрывшегося в туннелях, а также мостов, были парашютные фугасные бомбы (рис. 1а). Американцы применяли три основных вида парашютных бомб: 230, 115, 45 кг. Но большего эффекта добивались от применения наиболее тяжелых из них – 230 кг.
