Для истребителей с тяговооруженностью около единицы и более существует область, соответствующая малым высотам и числам 0,85<���М<0,99, где величина n у предпревышает максимальную эксплуатационную перегрузку. Например, на высоте 1000 м максимальное значение n у предистребителя F-15 достигается при М=0,98 и составляет 11 ед., при П уэ max=8,5. В указанном диапазоне высот и скоростей выполнение установившихся разворотов (и разворотов с потерей скорости) возможно только при дросселировании силовой установки (вплоть до «малого газа»).

Итак, диапазон скоростей, к которому целесообразно стремиться для получения наибольшей маневренности, как показывает теория и практика воздушных боев в локальных войнах, соответствует диапазону 0,6<���М<1,0. Имеются существенные ограничения и по высоте. В частности, ограничение по верхнему пределу существует из-за опасности потерять зрительный контакт с противником за счет больших радиусов разворота. Считается, что наибольшая дальность устойчивого визуального наблюдения за маневрирующей целью составляет порядка 3,5 км. Поэтому за верхнюю границу основной области маневрирования принимается высота, на которой самолеты-истребители способны выполнять развороты без потери скорости с радиусом 1800 м. Если бой будет переведен на большие высоты, то противники, оказавшись на противоположных сторонах маневра потеряют зрительный контакт и бой не состоится. Это заключение подтверждается опытом Вьетнама и Ближнего Востока, где большинство боев велось на высотах от предельно малых до 9500 м.

Совершенно очевидно, что основу огневой мощи современного истребителя в ближнем бою, исходя из его начальных условий и значительного пространственного размаха, составляют УР ближнего боя с ИК ГСН. Наиболее совершенными в этом классе являются отечественная УР Р-73 и американская AIM-9M, ТТХ которых приведены в таблице.

Хотя обе УР являются всеракурсными и применяются без ограничений по пространственному положению при пуске и перегрузке носителя, но возможности американского «Супер Сайдуиндера» заметно ниже (за исключением массы БЧ), что конечно же внушает законное чувство гордости за разработчиков отечественного оружия.

К сожалению (или к счастью – кому как нравится) «интеллект» УР с ИК ГСН все еще недостаточно «продвинут», а потому «Сайдуиндеры» поражают свои цели со 100-процентной вероятностью и в любых условиях только в голливудских боевиках. На практике же, прежде чем осуществить пуск по самолету противника, ракете нужно сообщить хоть какую-то информацию о цели, и чем этой информации больше, тем выше вероятность результативного пуска. Поскольку выше уже отмечалась, что применение радиолокационного прицельного комплекса (РЛПК) в условиях ближнего маневренного боя скорее всего будет малоэффективным, посмотрим, на какие еще средства обнаружения, кроме собственных глаз, могут рассчитывать пилоты современных истребителей. Понятно, что при завязке ближнего маневренного боя, когда дистанция до противника еще сравнительно велика, с большей эффективностью могут быть применены именно УР (а не ствольная артиллерия), для выдачи целеуказания которым в арсеналах БРЭО истребителей 4-го поколения имеются оптико-электронный прицельный комплекс (ОЭПК) и нашлемная система целеуказания (НСЦ).

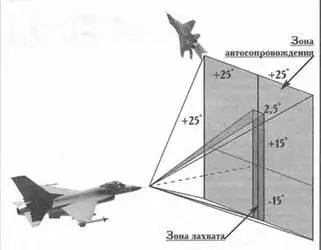

Рис.3 Примерный вид зон захвата и автосопровождения цели ОЭПК.

1* Угол между линией визирования на цель и вектором скорости истребителя, приблизительно равна сумме угла целеуказания и угла атаки истребителя.

2* Стержневая.

3* Осколочно-фугасная.

ОЭПК, состоящий из теплопеленгатора, лазерного дальномера и БЦВМ, в сущности, выполняет функции, аналогичные РЛПК – отслеживание углового положения цели (углы азимута и места) и дальности до нее, однако работа этого комплекса основана на иных физических принципах: угловое положение измеряется теплопеленгатором, а дальность – лазерным дальномером. Причем, на некоторых современных истребителях характеристики дальности захвата и угловые размеры зоны обзора ОЭПК уже приближаются к аналогичным характеристикам БРЛС. В частности, теплопеленгатор F-15 обеспечивает просмотр пространства в пределах углов азимута и места +60° относительно продольной оси самолета, а истребитель со стороны задней полусферы способен обнаружить на дальности в несколько десятков километров. Надо отметить, что оптико-локационная станция ОЛС-27, входящая в состав аналогичной системы отечественного Су- 27, обладает, по крайней мере, не худшими характеристиками, «захватывая» истребитель со стороны задней полусферы на дистанции в 50 км при несколько большем секторе обзора. В среднем, для современных истребителей характеристики ОЭПК таковы: дальность захвата от 0.2 до 10 км. зона автосопровождения по углам азимута и места -30+20°.

Чтобы произвести захват воздушной цели ОЭПК, необходимо маневром совместить видимую через ИЛС воздушную цель с изображенной на ИЛС зоной захвата (при переключении с РЛПК на ОЭПК зона захвата, естественно изменится, т.к. это совершенно разные прицельные системы, что и видно из сравнения Рис.1 и Рис.3) и, маневрируя соответствующим образом, удерживать противника в ней, нажав при этом кнопку «Ввод». Время захвата составляет 2-3 с. Достоинством ОЭПК, по сравнению с РЛПК, является возможность скрытной атаки из задней полусферы, т. к. излучение БРЛС сразу же регистрируется противником (станция предупреждения об облучении ALR-46 на F-15. система СПО-15 «Береза» на Су-27). Недостатком оптико-электронных систем является их неспособность надежно захватывать и 8ести автосопровождение цели в переднюю полусферу. Это приводит к тому, что как только в результате интенсивного оборонительного маневра (например, неустановившегося виража с предельной перегрузкой) противник выйдет на встречно-пересекающиеся курсы, захват будет сорван. Кроме того, захват и автосопровождение затрудняется на фоне ярко освещенных солнцем облаков, а если направление на солнце окажется на курсовом угле 15°-20° от продольной оси самолета и менее, цель однозначно будет потеряна Устойчивое автосопровождение воздушной цели возможно, если угловая скорость линии визирования не превышает 30°/с, что аналогично перемещению видимого через ИЛС тротивника на половину экрана за одну секунду.
