Худшие, по сравнению с противником, маневренные качества приводят к маневрированию за ним с угловым отставанием, необходимости «тянуться» и применять ракеты с большими ошибками пуска, на грани допустимых, что не лучшим образом сказывается на эффективности их применения. Таким образом, первостепенной задачей является повышение маневренности истребителя как основной характеристики его боевого потенциала

6* Наряду с созданием все более совершенных образцов УР AIM-9, американцы не забывают и о совершенствовании своих авиационных пушек. Например, на модификации широко известной 20-мм шестиствольной пушки М61А2 «Вулкан», которая устанавливается на F-22, была увеличена длина ствольного блока, что позволило «подтянуть» настильность траектории американских 20-мм снарядов до уровня 30-мм российских. С учетом значительно большего боекомплекта, имеющегося на борту у американских истребителей, это наводит на невеселые размышления. – Прим. авт.

В складывающихся условиях, когда, как было показано выше, истребители противоборствующих сторон могут иметь примерно сопоставимые характеристики, многие авиационные специалисты и представители некоторых КБ полагают, что единственным путем достижения победы в ближнем воздушном бою является переход к сверхманевренности или пилотированию на критических режимах. По их мнению, например, «кобра» является эффективным наступательным маневром, пример которого представлен на рис.6. Истребитель, обладающий сверхманевренностью, т. е. способностью выходить на большие закритические углы атаки, имеет преимущество перед противником по времени осуществления пуска УР, так как ему для этого достаточно «всего лишь задрать нос», в то время как противнику, не обладающему такими возможностями, для организации атаки необходимо значительно повернуть траекторию на противника, на что требуется гораздо больше времени.

Приведенная схема широко известна и часто публикуется в разном виде на страницах авиационной периодики и достаточно крупных работ. При этом почему-то никогда не оговаривается, возможен ли на самом деле в реальном бою такой маневр? Это обычно принимается на веру, хотя повод сомневаться есть. Ведь «кобра» никогда не выполнялась с боевой нагрузкой и тем более никогда не производились пуски УР из такого режима. Не секрет, что наличие ракет на подкрыльевых пилонах и наличие даже пустых пилонов под консолями, мотогондолами двигателей и фюзеляжем значительно влияет на аэродинамику самолета и его инерциальные характеристики. Но допустим, что влияние несущественно, однако тут же встает еще более важный вопрос: позволяют ли характеристики ракет осуществлять такие пуски?

Ответ на этот вопрос, в отличие от предыдущего, куда более очевиден. Характеристики современных УР ближнего боя не позволяют по своим ТТХ применять их в подобных режимах. В самом деле, ошибка пуска (угол между вектором скорости носителя и линией визирования цели в момент старта ракеты) для современных УР ближнего боя не должна превышать 60°, здесь же предлагается осуществить запуск УР с ошибкой в 90'-120‘. Более того, минимальная скорость носителя в момент пуска УР ближнего боя (опять же по ТТХ) не должна быть меньше 500-600 км/ч, в то время как скорость ввода в «кобру» уже меньше указанной величины, а заканчивается маневр на скорости 220-230 км/ч. Иначе говоря, скоростной диапазон, в которой, видимо, придется осуществить пуск УР лежит в области 250-350 км/ч, что абсолютно не соответствует техническим данным практически всех без исключения ракет ближнего боя. В результате, пуск на такой скорости приведет к тому, что в момент схода с АПУ ракета, не имея еще значительной скорости, сразу же «провалиться», потеряв высоту и существенно искривив траекторию от цели, что, естественно, может привести к потери и самой цели. Причина такого «провала» очевидна, поскольку выше уже указывалось, что минимальная скорость, на которой возможен «осмысленный» полет, для ракеты соответствует М=0,75-0,8, а ее сверхзвуковая аэродинамика рассчитана на полет со скоростью 1000м/с. Не случайно в ТТХ любой УР записана минимальная скорость, при которой возможен пуск, и равна она приблизительно 500-600 км/ч. Даже начало «Кобры» происходит при меньших скоростях! Ко всему прочему, замедленный набор скорости вызовет столь же замедленное нарастание скоростного напора, а это самым негативным образом отразится на создании подъемной силы для стабилизации полета и увеличении располагаемой перегрузки для эффективного преследования уходящей едва ли не в противоположном направлении цели. А ведь время работы твердотопливного двигателя ракеты отнюдь не безгранично…

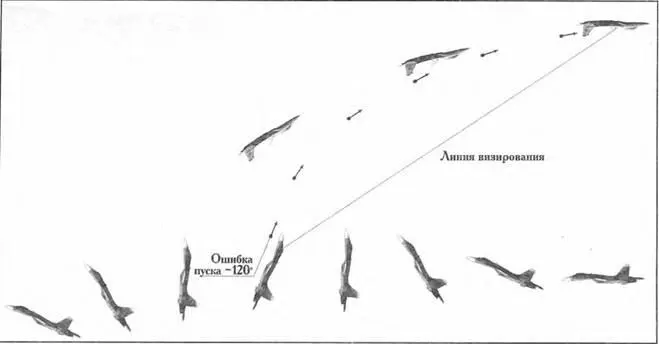

Рис.6 Предполагаемый вид атаки самолета противника на «кобре» УР с ИК ГСН.

Итак, напрашивается вывод: пуски с закритических режимов маневрирования неэффективны и нецелесообразны, так как ракеты полетят куда угодно, но не в самолет противника. Но, допустим, разработчики намеренно занизили ТТХ своего изделия по причине секретности (заметим, что тот же самый справочник «Brassey’s World Aircraft amp; Systems Directory», указывает, что в 1996 г. в том же МКБ «Вымпел» был создан вариант Р-73Э с дальностью пуска, увеличенной до 30 км! – Прим. ред.) и пуск все-таки возможен. Однако и в этом случае ракета не будет иметь такой траектории, какая показана на рис.6. Не полетит она после старта вдоль линии визирования цели. Как известно, любая УР в момент пуска имеет составляющую скорости носителя по направлению движения и величине. Как известно, на вершине «кобры» Су-27 по образному выражению «летит хвостом вперед». Так вот в этом же направлении первоначально полетит и ракета. Мне могут возразить: «ракета имеет большое ускорение!» Да, имеет ускорение, но куда «в мгновение ока» денутся 100 м/с начальной скорости, которую ракета получила от носителя при старте. Ракета полетит от цели, а это сразу же, скорее всего, приведет к срыву захвата ГСН, т.к. координатор головки выйдет на предельный угол поворота и слежение станет невозможным.

Если ракета сразу при старте и не потеряет цель, то, исходя из первоначальных условий, ей придется после некоторой стабилизации начать разгон, а затем приступить к исправлению ошибки наведения. Как видим, старт произведен с большим углом атаки, а значит имеет место повышенное сопротивление и относительно медленный разгон. Ракета может реализовать максимальную перегрузку в процессе наведения если на активном участке достигнет скорости 900-1000 км/ч, но на самом деле при таких начальных условиях запуска это практически недостижимо. Ракете, не успевшей набрать достаточную скорость до прекращения работы двигателя, не хватит поэтому и располагаемой перегрузки, чтобы исправить ошибку наведения такой величины. Кроме того, поскольку в момент схода ракета будет лететь от цели, а разворачиваться в ее сторону по мере разгона, который будет относительно медленным, выпущенная УР может вообще не дойти до цели, которая тоже не стоит на месте, а выйдя на ограничение по энерго-баллистической дальности попросту прекратит управляемый полет.
