Здесь следует сказать, что в 1943 -1944 гг. Н.А.Астров и И.В.Гавелов неоднократно пытались, используя базу танка Т-70М найти замену СУ-76. Так появились легкие опытные самоходные установки, в основном полностью бронированные, а именно: СУ-16, СУ-76Д, ГАЗ-75. СУ-576… Однако они утратили основное достоинство СУ-76 – надежность и простоту конструкции.

В 1943-1944 гт. хорошие результаты в борьбе с тапками показали 85 мм пушки, стоявшие на Т-34 (ЗИС- С 53 и Д-5Т) и Д 5С (на СУ-85).

Их и решили поставить на новую самоходную установку. Но пришлось считаться с увеличенной но сравнению с ЗИС-З силой отдачи.

Приступая к модернизации СУ – 76М по вооружению, прежде всего следовало усилить базу Г-70. Для этого на первые и последние узлы подвески. кроме торсионов, ставились листовые рессоры. Корпус удлинили по сравнению с СУ-76, была изменена также форма кормы. В специальной рамке, вмонтированной в лобовой лист рубки установили пушку Д- 5 С-85А, отличавшуюся незначительными деталями от пушки Д 5С.

СУ85А Вид сзади СУ85А Вид спереди Ее углы наводки составляли - фото 23

СУ-85А. Вид сзади

СУ85А Вид спереди Ее углы наводки составляли горизонтальной 17 а - фото 24

СУ-85А. Вид спереди

Ее углы наводки составляли: горизонтальной – 17°, а вертикальной -4°,+18°. На СУ-76М пушка устанавливалась на поперечной балке. Рубка из 15 мм броневых листов, соединенных сваркой, крыши не имела. Ее лобовой лист по сравнению с таковым СУ-76М был изменен.

Силовая установка, силовая передача – такие же. как на Т70М. Ведущее колесо цевочного зацепления имело 13 зубов (у СУ-76М – 15). Установлена трубчатая полуось левой бортовой передачи. Ожидалось, что боевые, тяговые и эксплуатационные качества новой машины улучшатся. В конце 1944 г. СУ 85А была собрана на ГАЗе и прошла пробеговые и артиллерийские испытания (пробег 2708 км и 844 выстрела, в том числе 473 на усиленном заряде). В соответствии с их результатами в опытный образец СУ 85А внесены следующие изменения.

1. Более тщательно уравновешена артсистема.

2. Задний лист боевого отделения выполнен на высоту человеческого роста

3. На стопоре орудия по -походному установлена пружина.

4. Увеличена жесткость дополнительных рессор задних катков в целях уменьшения колебаний корпуса при выстреле.

5. Щитки бронезашиты, улавливающие брызги от пуль приварены сплошным швом.

6. Закрыта верхняя щель между вращающейся бронировкой пушки и горизонтальным верхним листом неподвижной бронировки.

7. Увеличена высота наружного щитка, приваренного на крыше корпуса, закрывающего нижнюю щель амбразуры орудия.

8. Командирский перископ заменен зеркальным перископическим смотровым прибором.

9. Восстановлена смотровая щель в лобовом листе боевого отделения.

10. У наводчика установлен зеркальный перископический смотровой прибор на откидывающемся кронштейне.

Кроме вышесказанного, согласно плану модернизации СУ 76М. заводом были внесены следующие изменения.

1. Ведущее колесо с 13 зубами.

2. Новые отбойники гусениц применительно к 13 ти зубовому ведущему колесу.

3. Установлена трубчатая полуось к левой бортовой передаче с увеличенным критическим числом оборотов.

4. Для уменьшения усилий па рычагах установлены прогрессивные отводки бортовых фрикционов.

5. Усилен кормовой лист в месте приварки буксирных крюков.

6. Предусмотрено место закрепления бревна самовытаскивателя, которое может также употребляться в качестве упора против отката СУ при стрельбе.

На основании приказа Наркома среднего машиностроения (ГАЗ принадлежал НКСМ), командующего БТ и механизированными войсками и начальника ГАУ Красной Армии №425С/0220/018 от 25.12.44 г. на научно-испытательном танковом полигоне (Кубинка) с 6 по 19 января 1945 г. комиссией под председательством генерал-майора танковых войск Романова были проведены повторные испытания (ходовые и стрельбой). В комиссию входил также Н.А. Астров.

Опытная самоходка СУ-85А успешно выдержала ходовые испытания в объеме 1028 км. Артиллерийские испытания в объеме 234 выстрела показали:

а) установка пушки Д-5-С-85А на шасси 76М возможна; б) по скорострельности и эффективности стрельбы СУ-85А не отличается от СУ-76М и СУ-85; в) толчок при выстреле очень силен, что затрудняет работу наводчика. СУ-85А может быть принята на вооружение при условии обязательного устранения влияния толчка на работу экипажа. Отчет об испытаниях подписан 5 февраля 1945 г. зам. начальника НИБТ полигона по научно-испытательной части инженер- полковником А.М.Сычем и др.

Таким образом испытания выявили:

1) неудовлетворительную устойчивость СУ-85 А при стрельбе с места, вследствие большого толчка при выстреле;

2) невозвратимый ход назад при выстреле составлял при расторможенной гусенице 380-457 мм, а при заторможенной – 90-125 мм (те же характеристики для СУ-76М: 0 90 и 0 мм соответственно);

3) Кучность боя пушки при стрельбе с места на 100 м удовлетворительна;

4) максимальная неприцельная скорострельность при стрельбе с места – 5,8 выстрела в минуту – недостаточна и ограничивается условиями работы заряжающего;

5) наблюдение и корректировка огня на дистанции до 1500 м – командиру орудия затруднены, а для наводчика почти невозможны, вследствие сильного толчка и длительного колебания корпуса при выстреле (наводчик получал удары налобника прицела по лицу);

6) стрельба с места и с хода по движущимся целям возможна, но ее эффективность на дистанции до 1500 м не удовлетворительна, ввиду затрудненной корректировки огня командиром и наводчиком;

7) СУ, стоящая на целине, разворачивается выстрелом влево приблизительно на 15°;

8) люфты пушки оказались велики.

Еще один недостаток был отмечен при обстреле самоходки из немецких пулеметов MG -42 и пистолетов- пулеметов по подвижной бронировке. Брызги от пуль проникали в боевое отделение на места командира и наводчика.

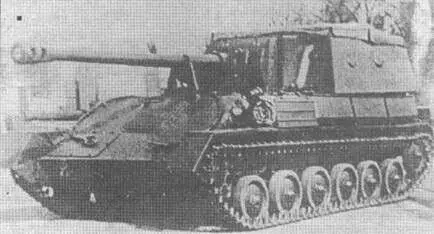

СУ85Б Тактикотехнические характеристики СУ85А в скобках данные СУ85К - фото 25

СУ-85Б

Тактико-технические характеристики СУ-85А (в скобках данные СУ-85К)

Боевая масса, т 12,3 (12,4)

Экипаж, чел 4

Длина с пушкой вперед, мм 5650 (6130)

Длина по корпусу, мм 4990

Ширина, мм. 2755

Высота, мм. 2100

Длина опорной поверхности, мм 3230

Клиренс, мм 300(315)

Колея, мм 2455

Удельное давление на грунт, кг/см² 0,625 (0635)

Бронирование, в мм (угол наклона к вертикали):

корпус, верхний лобовой лист 25 (60°)

нижний 25 (30° )

борт 15(0°)

корма 15 (0°)

крыша 6 (90°)

днище 10-6(90°)

Рубка: лоб 25 (30°)

борт 10(20°)

кормовой лист 6(0°)

Подвижней бронировка пушки, мм 35

Вооружение: 85-мм пушка Д-5-С-85А(ЛБ-2: высота линии огня 1670 мм.
