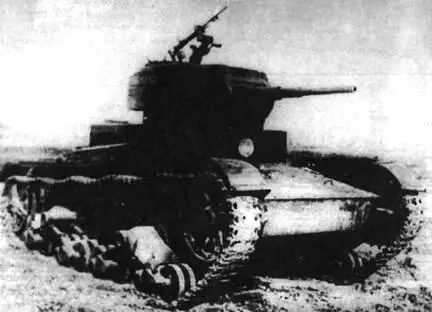

Танк Т-26 с 45-мм пушкой 20К

Пушка 20К в башне легкого танка Т-50

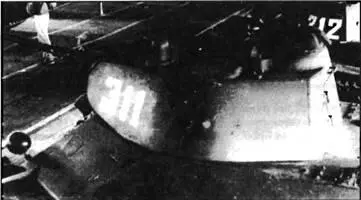

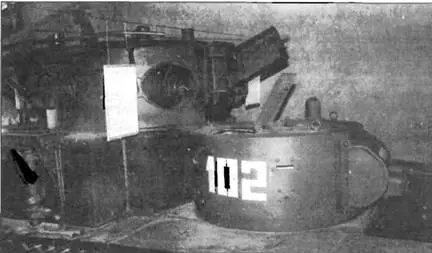

45-мм пушка 20К в малой башне тяжелого танка Т-35

В 1938 году в НИТИ на базе мм пушки 20К была создана 45 автоматическая танковая пушка "ТОГ" с автоматикой и ленточным питанием по образцу 37-мм пулемета «Максима». В этом же году Артиллерийское управление (АУ) постановило все работы по пушке «ВЭТ прекратить, «так как завод № 8 работает над 45-мм и 37-мм автоматическими пушками. Та из них, которая будет раньше отработана, будет передана для использования в телетанках».

Небезинтересны и работы по созданию 45-мм бронебойно-химического снаряда для пушек 19К и 20К. Такой снаряд разрывался за броней танка и выделял отравляющий газ для уничтожения экипажа. В 1934 году в НИАПе были начаты испытания 45мм бронебойно-химического снаряда «чертежа 180».

22 февраля 1938 года АУ утвердило тактико-технические требования на проектирование 45-мм танковой пушки с улучшенной баллистикой для новых башен танков Т- 26 и БТ-7. Бронебойный снаряд новой пушки должен был пробивать 40-мм броню на дистанции 1000 м. под углом встречи 30°. Начальная скорость бронебойного снаряда, должна была составлять 860 м/с. Гильза патрона старая, т. е. предполагалось увеличить начальную скорость за счет увеличения веса заряда или длины ствола. Угол ВН -5°; +30°. пушки около 400 кг. Задача была вовсе не реальной, и, кстати, к 1941 году явились опытные новые 45-мм пушки с улучшенной баллистикой: првотивотанковая 7-1 завода № 7 (885 и корабельная 80-К завода № 8

м/с). В КБ Шпитального была начата разработка 45-мм полуавтоматической танковой пушки улучшенной баллистики. Однако работы по ней вскоре прекратились. Кроме того, проводились испытания 37-мм автоматической пушки Шпитального в башне танка Т-26. Пушка проектировалась зенитной, но угол возвышения в танке Т-26 составлял -7°;+12°. В серию 37-мм пушка ОКБ-2 не пошла.

В 1942 году была создана 45-мм противотанковая пушка обр. 1942 г. (M-42), отличавшаяся от 19К увеличением длины ствола с 46 до 68,6 калибров. На базе М-42 в ОКБ-172 («шарага», где работали «зэки») в 1942-1943 годах изготовлены опытные образцы 45-мм танковых пушек BT-42 и BT-43 с длиной ствола в 68,6 клб. Пушки BT-42 предназначались для танков Т-70, а ВТ-43 – для танков Т-80. На вооружение эти пушки не принимались.

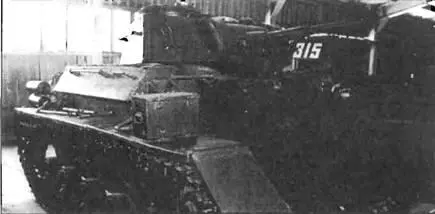

Танк Т-80

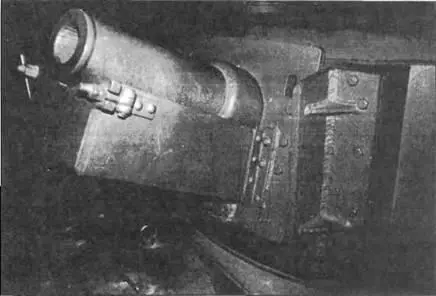

76-мм танковая пушка обр. 1927/31 г. в главной башне Т-35

На вооружении Красной армии состояло несколько типов 76-мм танковых пушек. Чтобы разобраться в них, проще всего провести классификацию пушек по боекомплектам, разделив их натри группы:

1. Танковая пушка обр. 1927/32 г. стреляла выстрелом только от 76-мм полковой пушки обр. 1927 года.

2. Танковые пушки ПС-3, Л-10, Л-7 и ТГ стреляли выстрелами от 76- мм пушки обр. 1902 года.

3. Танковые пушки Ф-32, Л-11, Ф-34, ЗИС-5, Л-15 и Д-56 (послевоенная пушка плавающего танка ПТ-76) стреляли выстрелами от 76- мм пушки обр. 1902/30 г.

Напомним читателю, что пушки обр. 1902 г. и 1902/30 г. имели одинаковые гильзы, а выстрелы пушки обр. 1902/30 г. имели чуть больший заряд, чем у обр. 1902 г. Таблицы стрельбы военных лет разрешали стрельбу бронебойным выстрелом пушек обр. 1902/30 г. из пушек обр. 1902 г. Таким образом, из пушек второй группы можно было стрелять и выстрелами пушек обр. 1902/30 г., но с некоторым риском порчи противооткатных устройств, спроектированных под выстрел 1902 г.

Баллистика танковой пушки 1927/32 г. совпадает с баллистикой 76-мм полковой пушки обр. 1927 г.

Пушки ПС-3 и Л-10 были короче пушки обр. 1902 г. и имели несколько худшую баллистику по сравнению с ней.

Пушки Ф-32 и Л-11 имели баллистику пушек обр. 1902/30 г. длиной в 30 клб.

Пушки Ф-34, ЗИС-5, Л-15 и Д- 56 имели баллистику пушки обр. 1902/30 г. длиной в 40 клб.

76-мм танковая пушка обр. 1927/ 32 г. разработана в КБ Кировского завода на базе 76-мм полковой пушки обр. 1927 года. Основным отличием ее было уменьшение длины отката пушки с 1000 мм до 500 мм (для уменьшения габаритов башни). Затвор пушки поршневой. Тормоз отката гидравлический. Накатник гидропневматический. Прицелы ПТ-1 и ТОД-1. На заводе пушке присвоили индекс КТ (Кировская танковая). В некоторых случаях пушки именовали КТ-26, КТ-28 и КТ-35 по типу танка, но принципиальных различий у них не было.

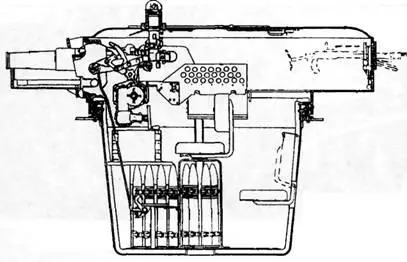

Схема установки 76,2-мм танковой пушки обр. 1927/31 г. КТ-2( в главной башне Т-26)

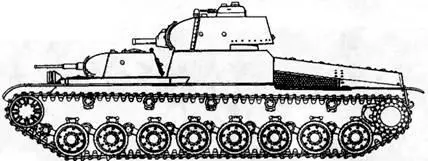

Т-100 76,2-мм пушка Л-10 и 45-мм пушка 20К

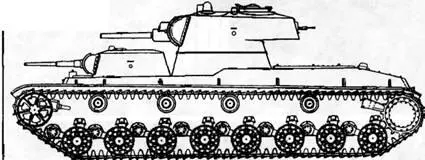

СМК 76,2-мм пушка Л-11 и 45-мм пушка 20К

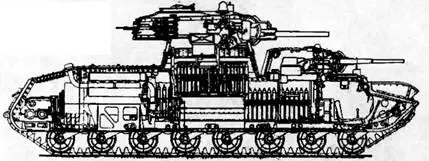

Компоновка танка СМК

Управление огнем двух 45-мм и одного 76-мм орудия в танке Т-35 практически было невозможно. В связи с этим в Остехбюро была разработана система управления артиллерийским огнем «ПУАТ-35». Система была создана по образцу корабельных ПУС и имела 9-футовый дальномер «Барр и Струд» морского ведомства. Система предназначалась не только для Т-35, но и для перспективных двух- ,четырех- и пятибашенных танков, включая Т-39. Испытания системы были начаты в феврале 1937 года. В ноябре 1935 года система была испытана на танке Т-28.

Смотровые приборы наводчика пушки были закрыты, и огонь велся по показывающим приборам по информации, вводимой в «ПУАТ-35» командиром танка. Испытания прошли удовлетворительно. В апреле 1936 года испытания системы были проведены на танке Т-35 в присутствии наркома Ворошилова. Испытания закончились неудачей. В начале 1938 года было решено прекратить работы по «ПУАТ-35» «в связи с малым количеством танков Т-35, большой стоимостью системы и сомнительной ценностью ее в условиях маневренной войны».

Пушки КТ устанавливались на серийных танках Т-35, Т-28, БТ- По ряду причин на Т-26 пушка прижилась. Пушки КТ производились на Кировском заводе с 1933 г В 1933 году было сдано 55 шт в 1934 году – 202, в 1935 году – и т. д. К 1 ноября 1936 года в КА состояло 372 боевых пушек КТ и учебная. Кроме того, имелось 5 пушек КТ-27, установленных на танкетках Т-27.
