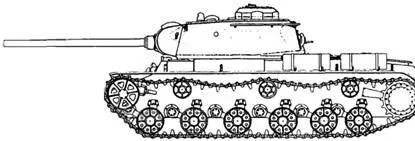

КВ-85 обр. 1943 года. 85-мм пушка Д-5

Полигонно-войсковые испытания 76-мм пушки Ф-34 в танке Т-34 прошли с 20 по 23 ноября 1940 года на Гороховецком полигоне в объеме 1000 выстрелов. Угол ВН -5°; +31°45’ (на корму угол снижения – 1°4Г). Скорострельность в условиях танка 2-3 выстр./мин, на полигонном же станке скорострельность пушки Ф-34 без изменения наводки достигала 20 выстр./мин. По результатам испытаний комиссия рекомендовала Ф-34 к принятию на вооружение.

Однако в 1938 году руководство РККА утвердило новые тактико-технические требования на танковые пушки, где была уже баллистика 76- мм пушки обр. 1902/30 г. в 40 клб. Естественно, что обратились опять к Маханову и Грабину, которые попросту удлинили свои пушки. Модернизированная Л-11 получила индекс Л- 15, а Ф-32 – индекс Ф-34. Но на сей раз Маханов проиграл Грабину вчистую – о серийном производстве Л- 15 уже и речи не шло.

К 15 марта 1939 года были закончены все рабочие чертежи на Ф-34, и началось изготовление деталей пушки.

Интересно, что первоначально Ф-34 предназначалась для вооружения танков Т-28 и Т-35А. Первые испытания ее в танке Т-28 были прове дены 19 октября 1939 года на Гороховецком полигоне. Первые испытания Ф-34 на Т-34 прошли там же в ноябре 1940 года. На вооружение пушка Ф-34 была принята под названием «76-мм танковая пушка обр. 1940 г.». Ф-34 устанавливалась в серийных танках Т-34, бронепоездах и бронекатерах. Кроме того, пушкой Ф-34 был вооружен опытный танк КВ-3.

Специально для танка КВ-1 Грабиным создана модификация Ф-34, получившая заводской индекс ЗИС- 5 и принятая на вооружение под названием «76-мм танковая пушка обр. 1941 г.» ЗИС-5 отличалась от Ф- 34 конструкцией люльки, устройством и креплением блокировки, а также рядом мелких деталей. В 1942 году Грабиным разработана пушка ЗИС-96, представлявшая собой установку ЗИС-5 в башне танка «Матильда».

Серийное производство Ф-34 велось с 1940 года по 1942 год: 1940 год – 50; 1941 год – 3470; 1942 год – 14307; 1943 год – 17 1 1944 год – 3592. Всего было изготовлено 38 580 пушек Ф-34. Серийное производство ЗИС-5 велось с 1941 года по 1943 год: в 1941 – - 544; 1942 год – 2476; 1943 – 557. Всего изготовлено 3577 пушек ЗИС-5.

Осенью 1941 года на техническом совещании КБ завода № 92 Грабин предложил вставить ствол 57- противотанковой пушки ЗИС-2 в качающуюся часть пушки Ф-34. Сказано – сделано, и через 15 (!) дней новая пушка ЗИС-4 была уже в металле. В конце 1941 года было начато серийное производство ЗИСМ, но успешно сданы лишь 42 пушки для танка Т-34, а далее последовало распоряжение о прекращении производства ЗИС -2, а заодно и ЗИСМ.

В 1943 году ЗИС-2 вновь пошла в серию. Грабин пытался реанимировать и ЗИС^1, тем более, что остался законсервированный задел с 1941 года. В 1943 году завод № 92 изготовил 170 пушек ЗИС^1, на этом производство ее прекратилось, так как для 1943 года эта пушка для Т-34 уже была слаба. Баллистика и боекомплект пушек ЗИО-4 и ЗИС-2 полностью совпадали, однако в сентябре- ноябре 1943 года для ЗИС-4 было выпущено около 2000 выстрелов с усиленным зарядом. Начальная скорость бронебойного снаряда составляла 1010 м/с против 990 м/с у штатного снаряда ЗИС-2.

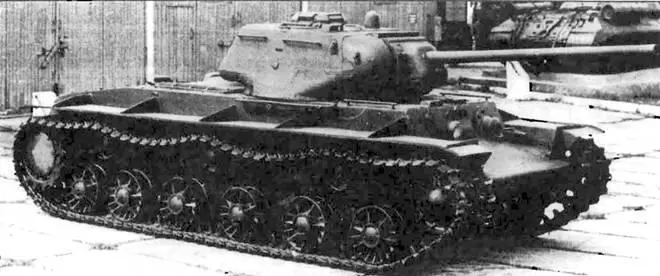

КВ-85 с пушкой Д-5Т

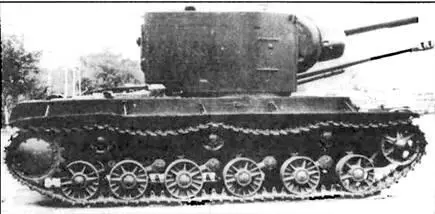

КВ-2

Переходя к танковым пушкам калибра свыше 76 мм следует отметить, что до середины 1937 года Артиллерийское управление РККА, как утопающий за соломинку, держалось за гильзу 76-мм пушки обр. 1902 года, тем самым искусственно сдерживая развитие дивизионной и танковой артиллерии. Зато потом АУ потянуло в другую крайность. В марте 1938 года были выданы ТТТ на проектирование 95-мм дивизионных пушек (по нему Грабин сделал опытные образцы 95-мм пушки Ф-28), а уже в следующем году АУ, плюнув на проходившие испытания 95-мм пушки, решило делать 107-мм дивизионные пушки. То же самое с временной задержкой в несколько месяцев происходило и с танковыми пушками.

В марте 1938 года заводу № 92 АУ выдало задание на проектирование 95-мм танковой пушки. Работая как всегда оперативно, Грабин уже в сентябре 1938 года выслал в АУ рабочий проект 95-мм танковой пушки Ф-39. Ствол пушки состоял из трубы и кожуха. Затвор вертикальный клиновой полуавтоматический. Было два варианта: унитарное заряжание (длина патрона 936 мм и он в Т-28 подавался наклонно) или раздельное (длина снаряда 505 мм и гильзы 497 мм). Боекомплект и баллистика должны были совпадать с 95-мм дивизионной пушкой Ф-28. И, как всегда, Грабин не ждал утверждения проекта, а заранее закончил изготовление чертежей и заказал поковки и литье.

Но, почувствовав, что в АУ задул ветер в сторону 107-мм дивизионных пушек, Грабин не стал цепляться за заделы Ф-28 и Ф-39 и фактически прекратив работы по 95-мм пушкам, перешел к проектированию 107-мм танковых пушек. Тем более, что это отвечало и взглядам самого Грабина на танковые пушки. Вспомним хотя бы крылатую фразу: «Танк – это повозка для пушки». В 1940 году Грабин выступил с проектом 107-мм танковой пушки Ф-42 с баллистикой 107-мм пушки обр. 1910/30 г., а в апреле 1941 года предложил создать новую 107-мм танковую пушку с баллистикой новой дивизионной пушки М-60 за 45 дней. И действительно, через 77 дней после начала проектирования завод № 92 начал выпуск серийных 107-мм танковых пушек ЗИС-6. В мае 1941 года начались испытания ЗИС-6, установленной на танке КВ-2. Баллистика пушки оказалась чуть лучше, чем у М-60. Пушка ЗИС-6 имела раздельно-гильзовое заряжание. Снаряд и гильза вручную подавались в лоток, досылка их в камору производилась автоматически за счет энергии отдачи.

Понятно, что КВ-2 с гигантской башней годился лишь для испытаний ЗИС-6. Котин обманул Грабина, заявив в ЦК, что танк под ЗИС 6 будет готов одновременно с пушкой. К началу войны было изготовлено около 800 пушек ЗИС-6, а Котин даже не приступил к изготовлению опытного образца танка. В итоге все ЗИС-6 пошли на металлолом.

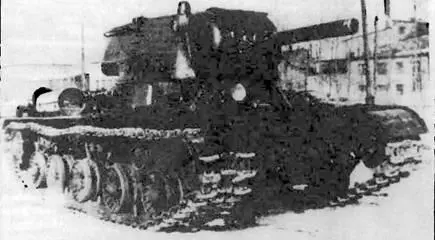

Опытный танк КВ-13 с гаубицей У-11, созданной на базе гаубицы М-30

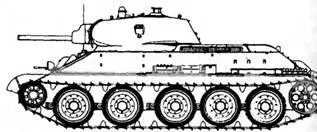

Т-34 обр. 1940 года. Пушка Л-11, калибр 76,2 мм

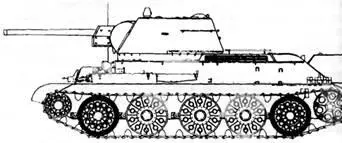

Т-34 обр 1942/43 года. Пушка Ф-34, калибр 76,2 мм

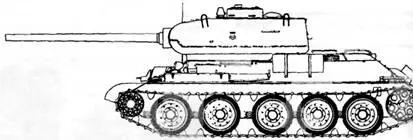

Т-34 обр. 1943 года. Пушка Д-5, калибр 85 мм
