Техника и вооружение 1998 01

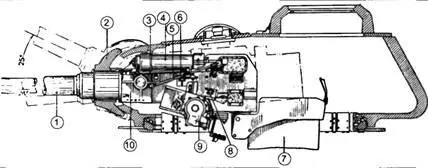

Схема установки пушки Д-5Т в башне танка ИС-1 (ИС-85)

1 – ствол; 2 – кожух маски; 3 – телескопический прицел ЮТ-15; 4 – тормоз отката; 5 – тяга привода ПТ4-15; 6 – поперечный ползун; 7 – мешок гильзоулавливателя; 8 – боковой уровень; 9 – подъемный механизм; 10 – люлька

Пушка (вид с левой стороны)

1 – тормоз отката; 2 – привод к заслонке объектива телескопа; 3 -державка телескопа; 4 – кронштейн для крепления налобника;

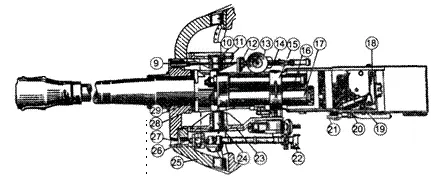

Установка пушки и спаренного с ней пулемета (вид сверху)

5 – график наполнения накатника; 6 -стопор лотка; 7 – спусковой механизм; 8 – боковой уровень, 9 -отверстие в подвижной бронировке для спаренного пулемета ДТМ; 10 – правая цапфа пушки; 11 – правый кронштейн установки пушки; 12 – кронштейн установки пулемета; 13 ~ магазин пулемета; 14 – пулемет ДТМ; 15 – наметка люльки; 16 – цилиндр накатника; 17 – цилиндр тормоза отката; 18 – рукоятка затвора; 19 – казенник; 20 – закрывающий механизм; 21 – рычаг ручного спуска ударника; 22 – налобник прицела; 23 – левый кронштейн установки пушки; 24 – левая цапфа пушки; 25 – маска пушки; 26 – отверстие в маске для прицела; 27 – отверстие в подвижной бронировке для прицела; 28 – амортизатор подвижной бронировки; 29 – люлька пушки

Пушка Д-25Т оснащалась телескопическими прицелами ТШ-17, ТШ-21, ТШ2-21 ТШ2-27, ТШ-27К и ТШ2-27К. Кроме того, имелся и боковой уровень. Дальность стрельбы с помощью телескопического прицела- до 5000 м, а с помощью бокового уровня – до 15 000 м. Опытный образец Д-25Т был изготовлен в конце ноября 1943 года. В конце года было изготовлено 45 серийных пушек Д-25Т, в 1945 году – 2394 шт. и в 1945 году – 3138 шт.

Пушка Д-25Т принята на вооружение под названием «122-мм танковая пушка обр. 1943 г.» Она устанавливалась на танках ИС-2, ИС-3, а после войны и на ИС-4.

В заключении следует сказать несколько слов и о разработке в конце войны новых перспективных танковых пушек на базе морских 100-мм и 130-мм орудий. Так, в 1945 году прошли полигонные испытания средние танки Т-34-100 с погоном башни, уширенном до 1700 мм, вооруженные 100-мм пушками ЛБ-1 и Д- 10Т. В ЦАКБ в 1945 году для тяжелых танков типа ИС были созданы мощные танковые пушки 100-мм С- 34 и 130-мм С-70 (об."483").

Таким образом, с первого и до последнего дня войны советские танковые пушки были сильнейшими в мире. Спроектированные в конце войны 100-мм пушка Д-10Т и 122- мм пушка Д-25Т бронебойными калиберными снарядами пробивали броню любого иностранного танка до начала 60-х годов.

* – подкалиберный снаряд принят на вооружение в октябре 1943 г.

** – подкалиберный снаряд принят на вооружение в феврале 1944 г.

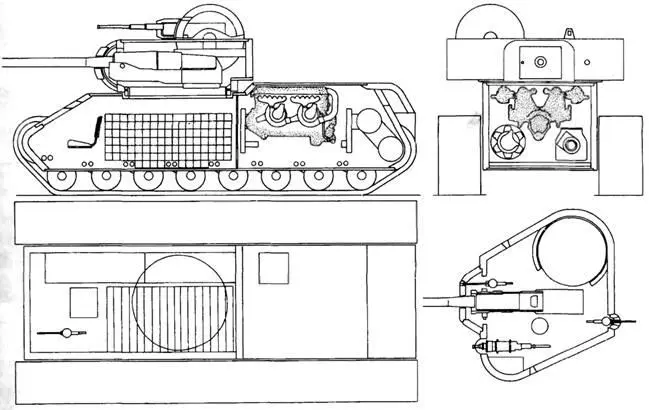

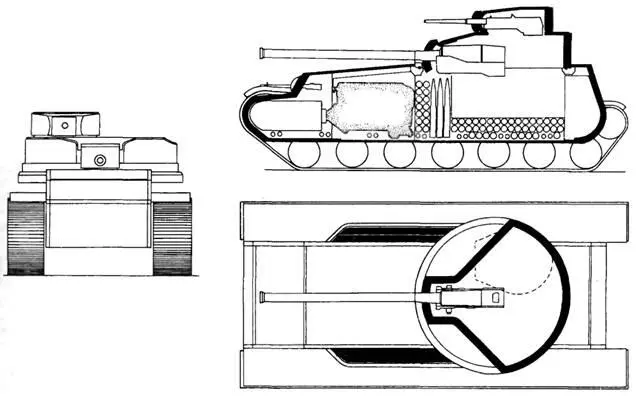

Нереализованные проекты тяжелого танка КВ-4

В состав вооружения должны были входить 107-мм и 45-мм орудия

Виктор БАКУРСКИЙ |

Именно так называлась статья, посвященная смотру-конкурсу стендового моделизма, опубликованная в нашем журнале почти два года тому назад (см. «Т и О» №4/96). И вот, в конце 1997 г. в Центральном доме Авиации и космонавтики им. М.В.Фрунзе прошла очередная выставка стендовых моделей боевой и транспортной техники. Несмотря на то, что в этот раз на витринах было представлено чуть меньшее количество моделей, нежели на предыдущих конкурсах, это не предвещало закат моделизма в нашей стране. Напротив, кроме москвичей и жителей Подмосковья, в этот раз в конкурсе приняли участие представители других городов, в том числе целые клубы стендового моделизма, такие как «Авиатор» из Ханты-Мансийска, КСМ из Ульяновска, КТСМ «Весна» из украинского города Бровары и др. В общей сложности 162 участника представили на суд жюри 250 работ. Мало того, в отличие от всех предыдущих конкурсов здесь почти не было повторов – тех самых «джентльменских» наборов, ежегодно выставляемых для создания видимости массовости. А главное, к конкурсу проявили наконец-то интерес неоднократные победители всех слетов 80 х гг. Михаил Маслов и Валерий Кузнецов, причем Маслов принес на выставку уже модели своего сына.

Но давайте вместе с вами пройдемся по выставочному залу и попробуем оценить представленные экспонаты. Первое, что бросается в глаза, это обилие диорам. Еще никогда, наверно, их не было так много. Кажется, они занимают все пространство, хотя между ними попадаются отдельные танки, самолеты и даже корабли в бутылках. При этом большинство диорам отражает фронтовые будни Вермахта и Люфтваффе. Интерес к боевой технике нашего противника в годы войны понятен, тем более, что многолетнее застойное «ни-ни» тоже сделало свое дело. В итоге «Тигр», «Пантера»и Ме-262 стали у нас чуть ли не любимыми игрушками. Хуже другое. Если еще год-два назад диорамы не несли никакого идеологического смысла, то в последнее время некоторые любители стендового моделизма стали позволять себе определенные вольности. Во всяком случае, уже появились трупы, а также пленные советские танкисты. Задумайтесь, господа моделисты, на выставку ведь и дети ходят.
