Моторы АМ-37 с взлетной мощностью 1400 л.с. имели такую же номинальную мощность на расчетной высоте. Винты металлические, изменяемого в полете шага, с регуляторами оборотов, трехлопастные, диаметром 3,4 метра.

От проектировщиков требовалось обеспечить высокие скорости полета, что привело к необходимости:

– выполнения капотов моторов сильно вытянутыми и заостренной формы;

– размещения туннельных радиаторов в крыле, входных каналов для охлаждающего воздуха-в передней кромке крыла, а регулируемых выходных каналов – в задней части крыла на его верхней поверхности;

– размещения мотогондол под крылом -для уменьшения интерференции с крылом.

Шасси трехколесной схемы с хвостовым колесом. Основные колеса со стойками убирались в мотогондолы, хвостовое колесо-в фюзеляж. Уборка шасси гидравлическая. Давление в гидросистеме создавалось помпой, установленной на одном из моторов. Кроме того, предусматривался аварийный выпуск шасси от ручной помпы. Переднее расположение центра тяжести и небольшие габариты мотогондол потребовали разработки специальной схемы шасси.

Нормальный запас топлива составлял 1000 кг, масла- 100 кг. Основных бензобаков было четыре. Два из них общей емкостью 600 кг располагались в средней части фюзеляжа за кабиной летчика, а два других общей емкостью 400 кг -в мотогондолах. Маслобаки емкостью по 50 кг размещались за моторами в мотогондолах. Все баки протестированные.

При перегрузочном варианте без бомбовой нагрузки предусматривалось (в случае необходимости) размещение в грузовом отсеке фюзеляжа до полнительного бензобака.

Как положительный фактор следует отметить, что проектом предусматривалось отопление кабины.

Стрелково-пушечное вооружение включало две 23-мм пушки Я.Г.Таубина с общим запасом снарядов 280 штук и шесть пулеметов LUKAC с общим запасом 4500 патронов. Вместо пушек Таубина можно было использовать пушки А.А.Волкова и С.Я.Ярцева, или С.Г.Салишева и Галкина. Специалисты НИИ ВВС при рассмотрении эскизного проекта рекомендовали заменить четыре пулемета ШКАС на крупнокалиберные пулеметы БС с общим запасом 1600 патронов и оставить два пулемета ШКАС с общим боезапасом 1500 патронов. В этом варианте самолет обладал бы очень мощным стрелково-пушечным вооружением.

Устанавливалось стрелково-пушечное вооружение в нижней части фюзеляжа, на специальном поворотном мосту за кабиной летчика. Это обеспечивало хороший доступ к оружию для его обслуживания.

Использовался стрелковый прицел летчика ПБП-1 или ПАН-23. Для контроля результатов стрельбы имелся фотокинопулемет ПАУ-22.

Самолет мог служить и в качестве среднего бомбардировщика. При таком варианте в перегрузку внутри фюзеляжа размещались бомбы калибра от 8 до 100 кг-общим весом 400 кг. Для мелких бомб предусматривалось использование кассет. Подвеска бомб калибра 50 и 100 кг осуществлялась при помощи специальной лебедки. Бомбометание производилось только с горизонтального полета.

Возможна была и наружная подвеска под крылом двух бомб ФАБ-100, или ФАБ-250, или ФАБ-500. Такая конструкция обеспечивала сброс бомб с горизонтального полета и с пикирования.

Летчика спереди защитили прозрачной броней, а сзади установили бронеспинку толщиной 8,65 мм. Чтобы сохранить определенный обзор назад, верхняя бронеплита была срезана, но для защиты головы ее заменили прозрачной броней. Пол кабины сделали бронированным.

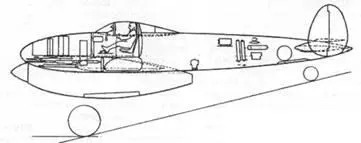

Одноместный ИОП с двумя моторами АМ-37 низкоплан (1-й вариант)

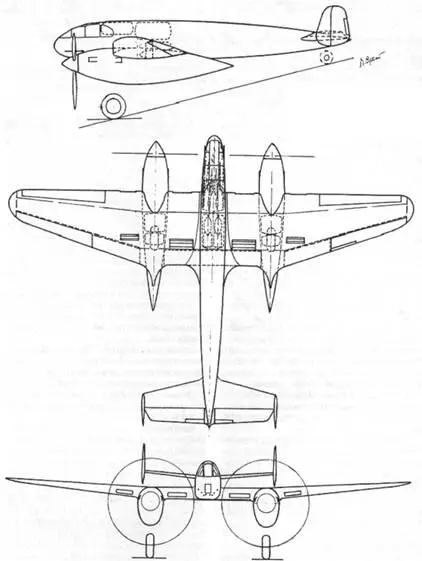

ИОП с двумя моторами АМ-37 среднеплан (2-й вариант)

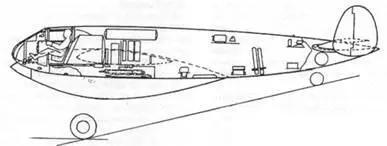

ИОП с двумя моторами АМ-38ТК

Нормальный полетный вес самолета должен был составить 6480 кг. По оценкам специалистов НИИ ВВС, в перегрузочном варианте, рассчитанном на максимальную дальность полета, полетный вес мог равняться 7000 кг. По нашему мнению, с использованием наружной подвески бомб при условии некоторого снижения запаса топлива и масла, он мог достигать 7300-7400 кг.

Соответственно, нагрузка на крыло составляла 190 кг/м² (в перегрузочном варианте -до 217 кг/м² ). Нагрузка на взлетную и номинальную мощность – 2,31 (2,64) кг/л.с. Мощность, отнесенная к площади крыла – 82,2 л.с./м² . Таким образом, самолет имел высокую тяговооруженность, что обеспечивало его высокие летные данные.

Максимальная скорость полета в варианте истребителя на расчетной высоте 7000 м должна была равняться 670 км/ч; у земли – 545 км/ч. На высотах, наиболее вероятных для пролета немецких бомбардировщиков: 2000 м

– 590 км/ч, 3000 м

– 615 км/ч, 4000 м

– 640 км/ч.

Специалисты НИИ ВВС полагали, что при плавных обводах кабины максимальная скорость на высоте 7000 м достигнет 650-670 км/ч. Если же козырек фонаря будет образован прямоугольными стеклами, то максимальные скорости ожидались следующие: на расчетной высоте – 640-650 км/ч, на 2000 м-575 км/ч, на 3000 м -603 км/ч, на 4000 м – 630 км/ч, у земли – 520 км/ч.

Самолет обладал высокой скороподъемностью. Вертикальная скоростьу земли и до высоты 4000 м составляла около 20 м/сек. Время набора высоты 5000 м равнялось 5,1 минуты (по оценке НИИ ВВС -5,4).

Скорости полета и скороподъемность советского истребителя позволяли ему перехватывать основные типы бомбардировщиков, состоявших на вооружении немцев в 1940-1941 гг., на рубеже примерно 55 км от обороняемого пункта.

Для перехвата предполагалось использовать ИОПы, дежурившие на аэродроме в готовности № 2 в летних условиях. Локационные станции должны засекать самолеты противника на расстоянии до 150 км, что было вполне реально для наших РЛС в системе обороны важных объектов к началу Великой Отечественной войны. Например, РЛС РУС-2С имела дальность обнаружения целей типа двухмоторного самолета – около 150 км, точность определения дальности до цели -1,5 км, точность определения азимута цели – 4-5 градусов.

Кроме того, предполагалось, что аэродром базирования ИОП должен выдвигаться на 20 км в сторону наиболее вероятного направления пролета самолетов противника.

В основу расчетов по бомбардировщикам противника приняты летно-технические характеристики самолета Пе-2 2М-105РА с оборонительным пулеметом УБТ-12,7 у штурмана. Авторы имели все необходимые экспериментальные данные по Пе-2. Подразумевалось, что штурман и воздушный стрелок обладали хорошей стрелковой подготовкой. Поскольку летно-технические характеристики и оборонительное вооружение у немецких бомбардировщиков Ю-88, Хе-111 и До-215 были хуже чем у Пе-2, то, естественно, результаты расчетов несколько занижены.
