Как и при разработке «Кастета» и «Бастиона», при создании комплекса вооружения 9К116-3 для БМП-3 управляемый выстрел ЗУБКЮ-З отличался от ранее созданных образцов рядом доработок, внесенных для обеспечения совместимости с установленным на этой машине орудием – 2А70. Применение обеспечивалось задействованием прицела-прибора наведения 1К13-2 и баллистического вычислителя 1В539, лазерного дальномера 1Д14.

Испытания комплекса прошли успешно, и в 1987 г. БМП-3 была принята на вооружение.

В силу сложившейся военно-экономической обстановки данная модификация большого семейства комплексов управляемого вооружения в последние годы оказалась наиболее массовой в производстве – БМП-3 пользуется большим спросом на мировом рынке, объем зарубежных заказов составляет многие сотни единиц бронетехники. В значительной мере закупкам БМП-3 способствовала успешная демонстрация этого замечательного образца отечественной техники на международных выставках, в ряде случаев сопровождавшаяся эффектными пусками ракет, наглядно подтверждающими боевые возможности управляемого вооружения.

Основной танк Т-72, в отличие от других танков четвертого поколения, не оснащался комплексом управляемого вооружения. Применению «Кобры» на танках типа Т-72 препятствовали и их технические особенности. Как известно, ракета этого комплекса эксплуатировалась в виде двух блоков, которые автоматически стыковались при заряжании пушки. При этом требовалась определенная ориентация блоков «Кобры», что обеспечивалось при использовании автоматов заряжания с конвейером типа «корзина», установленных на танках семейств Т-64 и Т-80. На танках типа Т-72 с иным автоматом заряжания – с конвейером типа «карусель» – комплекс «Кобра» не применялся.

Кроме того, наряду с танковыми 125-мм пушками в нашей стране разрабатывались и аналогичные противотанковые орудия – буксируемое 2А45 «Спрут-Б» и самоходное 2С25 «Спрут-С». Общая схема этих орудий в принципе допускала применение ракет комплекса «Кобра», однако доработка его наземной аппаратуры под требования эксплуатации в буксируемом варианте представляла собой довольно трудную задачу.

Успех разработки комплекса «Кастет» определил благоприятные перспективы создания унифицированного с ним комплекса управляемого вооружения 125-мм калибра. При этом наиболее целесообразным решением представлялось обеспечить унификацию наземной аппаратуры при создании новой ракеты, а не путь разработки очередной гильзы и опорных поясов для ракеты 9М117. Значительно большая размерность снаряда для 125-мм пушек предоставляла возможность существенно повысить бронепробиваемость, которая у кумулятивных зарядов растет пропорционально калибру. Несмотря на дополнительные сложности и затраты, эту возможность все-таки решили реализовать, так как в это время наметилась тенденция к многократному повышению защищенности танков вероятных противников за счет применения многослойной брони и динамической защиты. Кроме того, ракета 9М117 из-за большой длины не могла применяться в танковых 125-мм орудиях с автоматами заряжания для боеприпасов раздельного заряжания.

Разработка нового комплекса управляемого вооружения 125-мм калибра предусматривала его применение как на основных боевых танках четвертого поколения, так и в противотанковой артиллерии. Правда, новые танки, за исключением Т-72, уже оснащались разработанным московским КБТМ комплексом «Кобра». Этим же коллективом велись работы по созданию модернизированного варианта «Кобры» – комплекса «Агона».

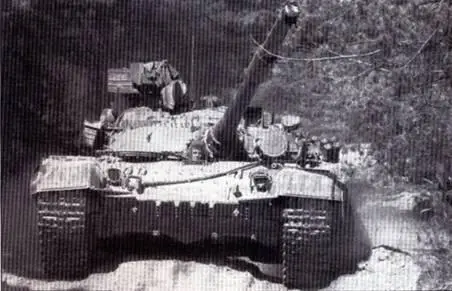

Танк Т-72 с комплексом 9К120 «Свирь»

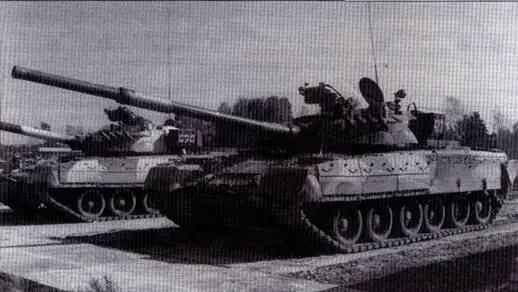

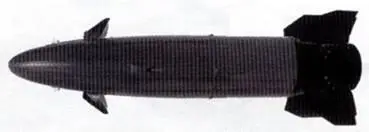

Танк T-80Y с комплексом 9К119 «Рефлекс» (слева). 125-мм выстрел комплекса «Рефлекс» (справа).

Однако разрабатываемые тульским КБП новые комплексы с наведением по лазерному лучу отличались более высокой помехоустойчивостью.

Для противодействия противотанковым комплексам второго поколения с полуавтоматическим управлением предусматривалось применение различных средств создания оптических помех – от простой засветки прожектором до использования специально созданных средств типа отечественной системы «Штора». Они должны были ослеплять или дезинформировать устройства наземной аппаратуры, предназначенные для автоматической пеленгации ракеты по установленному на ней источнику светового или инфракрасного излучения. Системы наведения по лазерному лучу не нуждались в информации о координатах ракеты. Направленный на цель луч лазера поступал на установленный на ракете приемник, ориентированный в сторону, противоположную цели, и, соответственно, нечувствительный к помехам со стороны противника. Кроме того, для аппаратуры комплексов с наведением на цель по лазерному лучу удалось достигнуть существенного снижения массо-габаритных характеристик и стоимости аппаратуры.

Исходя из этого, к началу восьмидесятых годов велась разработка предназначенного для основного боевого танка Т-72 комплекса 9К120 «Свирь», а также и его более совершенного варианта 9К119 «Рефлекс» для Т-80.

Предназначенный для Т-72 комплекс «Свирь» по своему построению был ближе к ранее созданным «Бастиону» и «Шексне» и не обеспечивал применения оружия с ходу танка, а максимальная дальность была ограничена 4 км. Более совершенный комплекс «Рефлекс» обеспечивал стрельбу с движущегося танка и поражение целей на дальностях до 5 км.

Однако если наземная аппаратура комплекса обладала определенной степенью преемственности к уже отработанному вооружению, то ракета 9М119 и в целом выстрел раздельного снаряжения ЗУБКИ представляли собой совершенно новое и весьма оригинальное изделие.

Опираясь на прогресс, достигнутый в электронике и ракетной технике за десятилетие, прошедшее с начала работ по «Кобре», тульские конструкторы сумели существенно снизить массо-габаритные показатели ракеты, вписав 9М119 в обводы обычного осколочно- фугасного снаряда ЗВОФ26 для 125-мм пушки. Отпала необходимость в эксплуатации ракеты в виде двух блоков и, соответственно, проблемы, связанные с их автоматизированной стыковкой. Новый комплекс мог применяться на танках четвертого поколения вне зависимости от схемы автомата заряжания.
