В истории создания различных средств военного назначения нередки случаи, когда они несмотря на удовлетворительные результаты государственных испытаний на деле оказываются неработоспособны или не в полной мере отвечают своему назначению. В оправдание подобных явлений обычно ссылаются на недостаточное финансирование, малый объём полученной информации, несовершенство методики оценки и другие причины, которые в общем случае можно посчитать с некоторым допущением объективными. Но иногда поступление недоработанной или просто неработоспособной техники являлось результатом недобросовестности и некомпетентности лиц, проводивших испытания.

К подобным неудачам в полной мере можно отнести первую попытку создания отечественной опускаемой гидроакустической станции.

С самого начала своего возникновения вертолёты рассматривались как перспективное средство борьбы с подводными лодками (ПЛ), но чтобы превратить желаемое в действительное следовало оснастить их соответствующим оборудованием поиска и поражения, а не полагаться на эфемерную возможность случайного обнаружения объекта поиска визуально и с помощью радиолокации.

Не без оснований пришли к выводу, что следует в наибольшей степени использовать способность вертолёта осуществлять висение, что создавало возможность применить в качестве основного средства поиска опускаемую гидроакустической станцией, а не средства одноразового использования к которым относились радиогидроакустические буи. Полагали, что в этом случае представляется возможность не только снизить стоимость поиска, но и придать вертолёту новые качества: повысить точность классификации контакта, обследовать водную среду в непосредственной близости от кораблей, получать более точные данные о месте и элементах движения цели, повышающие эффективность использования средств поражения, обеспечивается лучшее соотношение по критерию стоимость-эффективность.

Доводы в пользу опускаемых гидроакустических станций подкреплялись поступлением на вооружение конкретных образцов. Основное внимание уделили гидролокаторам, работающим как в режиме шумопеленгования, так и эхопеленгования. Второй род работы позволял определить не только пеленг, но и расстояние до ПЛ. Полагали, что это повысит эффективность поиска малошумных лодок.

В нашей стране разработка авиационных противолодочных сил и средств шла со значительным отставанием от США и Великобритании и некоторые считали подобное положение не лишённым преимущества, так как имелась возможность учиться на чужих ошибках. Но это относилось категории чёрного юмора.

Первые вертолёты Ми-4 в поисково-спасательном и транспортно-десантном вариантах поступили в авиацию СФ и ЧФ в 1954 г. Через два-три года появился противолодочный вариант – Ми-4М, вооруженный радиогидроакустической системой поиска и обнаружения ПЛ «Баку». Сбрасываемые средства поиска ПЛ на вертолёте, отличавшиеся внушительными габаритами и весом – пассивные ненаправленные буи РГБ-Н, обеспечивающие получение минимальной информации о подводной обстановке. Малосильный Ми-4 в лучшем случае мог поднять восемь буёв, что не позволяло говорить о его высоких возможностях. В обстановке, когда даже такие буи поставлялись в ограниченном количестве, перспектива установить на вертолёты гидроакустическую станцию казалась заслуживающей внимания.

В соответствии с заданием разработали опускаемую гидроакустическая станцию АГ-19 «Клязьма». Удалось создать устройство, имеющее только один вид работы – шумопеленгования, поэтому оно никак не подходило под определение гидролокатора. В основу принципа работы станции положено явление передачи в воде через колебания среды шумов (звука), создаваемых ПЛ при движении. Поскольку вода плотнее воздуха в 800 раз, то и звук в ней распространяется со скоростью 1420-1520 м/с.

Принятые шумы воздействуют на гидроакустическую приёмную систему станции – электроакустический преобразователь пьезокерамического типа. Под воздействием звукового давления происходит деформация материала керамики и на её поверхности возникает электрический заряд. Электрические колебания звуковых частот, поступающие с приёмной системы, усиливаются и прослушиваются экипажем через самолётное переговорное устройство с помощью телефонов, а также поступают на стрелочный индикатор для визуальной оценки величины сигнала. С тем, чтобы экипаж мог выбрать частоты, обеспечивающие оптимальные условия для обследования водной среды, в станции АГ-19 применили три рабочих диапазона: 6-8; 8-11 и 11-14 кГц.

С точки зрения получения наибольших дальностей обнаружения ПЛ целесообразно использовать первый диапазон, так как в этом случае звуки вследствие меньшего коэффициента пространственного затухания распространяются на большие расстояния. Однако выяснилось, что в диапазоне низких частот наиболее интенсивны помехи от винтов вертолёта и собственные шумы усилителя.

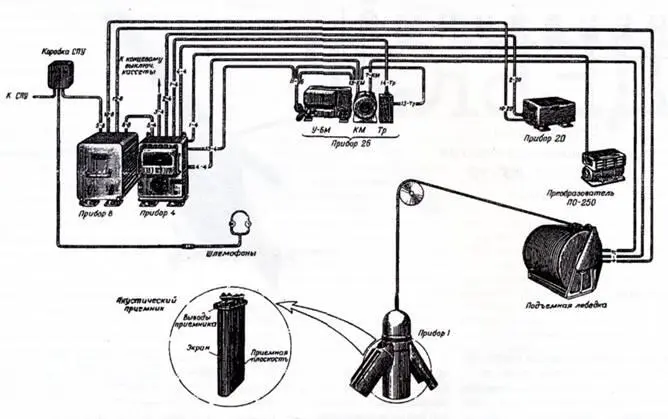

Принципиальная схема вертолетной гидроакустической станции АГ-19 и её основные элементы

Акустическая приёмная система имела направленность в вертикальной и горизонтальной плоскостях порядка 30 град.

Для пеленгования источника шумов в станции был использован максимальный метод пеленгования. Отсчёт пеленга производился в момент максимального отклонения индикатора, показывающего уровень принимаемого сигнала (или по величине отметки на экране электронно-лучевой трубки), что соответствовало прохождению оси диаграммы направленности акустической антенны через источник шума. Акустическая приёмная система вращалась в азимутальной плоскости со скоростью 4 об/мин.

Гидроакустическая станция АГ-19 прошла Государственные испытания и в 1958 г. была принята на вооружение.

Согласно Акту государственных испытаний, проведенных в глубоководных районах Чёрного моря, дальность обнаружения дизельной ПЛ проекта 613 с обесшумленными винтами, следовавшей под электродвигателями на перископной глубине и на глубине 40-50 м при волнении моря до 5 баллов (что весьма сомнительно!) составляла: при скорости 6 узлов (11,2 км/ч) – 30 каб (5,6 км); при увеличении скорости до 10 узлов (18,5 км/ч) до 60 каб (11,2 км).

Остальные характеристики также выглядели вполне пристойно: срединная точность пеленгования – 4 град.; время обзора акватории за одно висение вертолёта, включая время подъёма и опускания акустического приемника – 5-6 мин
