Малосведущие люди данные, полученные на испытаниях принимают как нечто незыблемое, не учитывая целый комплекс факторов, определяющих дальность обнаружения ПЛ.

В реальных условиях дальность обнаружения лодки гидроакустическими средствами зависит от её скорости, глубины погружения, гидрологических условий, шумов вертолёта, создающих дополнительные помехи, уровня подготовки оператора. Особый интерес представляют гидрологические условия, которые могут свести на «нет» все усилия экипажа.

Траектория звукового луча в водной среде не прямолинейна и зависит от скорости распространения звука в слоях воды, имеющих различную температуру и (в меньшей степени) солёность. Изменении температуры на 1 град, приводит к изменению скорости звука на 3,3 м/с и на 1, 2 м/с при из-

менении солёности на одну промилле т. е. на 1 г. соли в литре воды.

Особенно резко изменения температуры происходят в вертикальной плоскости. В этом случае звуковой луч, проходя через слои воды с различной температурой искривляется всегда в сторону слоёв воды более холодных и более плотных, в которых потери энергии меньше. Подобное явление именуется рефракцией звукового луча и в зависимости от знака температурного градиента (величина изменения температуры в градусах) может быть или положительной или отрицательной.

При положительной рефракции температура воды с глубиной повышается, скорость распространения звука увеличивается, а звуковые лучи отклоняются к поверхности моря. Величина заглубления акустического приёмника на дальность обнаружения ПЛ при таком виде рефракции существенно не влияет и она определяется в зависимости от других факторов.

При отрицательной рефракции температура воды с глубиной понижается, скорость распространения звука уменьшается, и звуковые лучи отклоняются ко дну.

Отрицательная рефракция наблюдается при весенне-летнем прогреве поверхности слоя, ниже которого сохраняются более низкие температуры. Это приводит к образованию сезонного слоя температурного скачка, достигающего своего максимума летом и разрушающегося в конце осени. При прохождении акустических волн через слой скачка происходит ослабление их интенсивности из-за расширения фронта акустической волны и рассеяние вследствие влияния пузырьков газа, планктона и прочих неоднородностей. Когда акустический приемник находится выше слоя температурного скачка, а ПЛ под ним, то дальность обнаружения её может уменьшаться в несколько раз в сравнении с обнаружением в случае изотермии. В подобных условиях представляется целесообразным опускать акустический приемник под слой скачка.

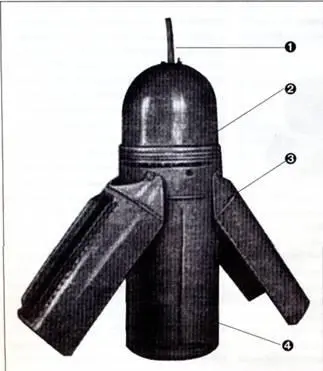

Прибор 1 1 – кабель-трос; 2 – колпак; 3 – защитный кожух; 4 – стабилизирующие крылья

Приемник в сборе

Поворотное устройство (вверху): 1 – электродвигатель АДП-1; 2 – индукционный датчик ИД; 3 – плата; 4 – крышка

Из приведенного следует, что для получения оптимальных дальностей обнаружения подводной лодки экипаж, имея данные о гидрологических условиях, должен выбирать величину заглубления приёмного устройства гидроакустической станции.

Конструктивно станция состояла из нескольких блоков: опускного устройства (Прибор 1), пульта управления станцией (Прибор 4), компасного устройства (Прибор 26), усилителя (Прибор 8) и выпрямителя (Прибор 20).

Опускное устройство включало акустическую систему, механизм поворота, индукционный датчик (ИД) компасного устройства и кожух со стабилизирующими крыльями. Акустический приемник был собран из керамических трубок, заключенных в герметичный корпус прямоугольной формы из листового титана толщиной 1 мм. Трубки состояли из набора колец, изготовленных из титаната бария с посеребрением внутренней и верхней поверхности, разделенных уплотняющими резиновыми прокладками и с помощью внутренней тонкостенной трубки, имеющей резьбу, стягивались гайкой. Кольца в каждой трубке соединялись параллельно, а трубки – последовательно. Внутренняя полость корпуса приёмника через штуцер в крышке заливалась кремнеорганической жидкостью «Калорий-2» (силиконовое масло), с температурой замерзания порядка 60 град. Одна из плоских сторон приёмника внутри была оклеена звукопоглощающими резиновыми экранами.

Через резиновые амортизаторы акустический приёмник крепился к валу поворотного устройства, которое обеспечивало его вращение и выдачу в указатель пеленга углов поворота приёмника и корпуса Прибора 1.

Вращение акустического приёмника осуществлялось с помощью асинхронного двухфазного электродвигателя АДП-1, имеющего немагнитный ротор, через редуктор.

Пульт управления предназначался для включения и выключения питания станции, управления вращением акустического приёмника, контроля наличия шумов по стрелочному индикатору (миллиамперметру) и отсчёта пеленга по показаниям указателя типа УГР-1 (из комплекта компаса ГИК-1).

Компасное устройство являлось упрощенным вариантом авиационного гироиндукционного компаса ГИК-1 и состоит из индукционного датчика, расположенного в Приборе 1, указателя УГР-1 и обеспечивает выработку и отсчёт данных пеленга цели.

Для усиления сигнала, поступающего с акустического приёмника применялся трехкаскадный ламповый усилитель супергетеродинного типа. На его лицевой панели располагался переключатель рабочих диапазонов частот и регулятор усиления.

В комплект станции входил также выпрямитель, обеспечивающий выпрямление переменного тока сети вертолёта в постоянные напряжения для питания цепей анода и накала ламп усилителя, а также преобразователь переменного тока ПО-2БО (напряжением 115 в, частотой 400 гц).

Для обеспечения использования станции в соответствии с предназначением на вертолёте Ми-4 устанавливалось дополнительное оборудование: кабель-трос КТВ-12 длиной 48 м; электролебедка ЛПГ-1 с барабаном и тросоукладчиком; пульт управления лебедкой ЛПГ-1 со счётчиком длины выпущенного кабель-троса; специальная приемная кассета для размещения и фиксации Прибора 1 в походном положении; направляющий блок с тросорубом для направления кабель-троса при переходе его от барабана лебедки к Прибору 1 и отделения последнего от вертолёта в аварийных ситуациях.

Лебедка и кассеты снабжались концевыми выключателями, обеспечивающими автоматическое выключение электродвигателя лебедки при поднятом и полностью опущенном на кабель-тросе Приборе 1.
