ПЛАРК 661-го проекта имела двухкорпусную архитектуру. Прочный корпус, выполненный из титанового сплава, делился на девять отсеков:

1-й (верхний) и 2-й (нижний) отсеки, имеющие в сечении форму восьмерки, образованной двумя пересекающимися окружностями диаметром 5,9 м каждая (в них размещались торпедные аппараты с запасным боекомплектом и устройством быстрого заряжания);

3-й – жилые помещения, пищеблок, кают-компания, аккумуляторы;

4-й – ЦП, пост управления энергетикой, жилой блок;

5-й – реакторный;

6-й – турбинный;

7-й – турбогенераторный;

8-й – отсек вспомогательных механизмов (рефрижераторы, компрессорные машины, водоопреснительная установка);

9-й – рулевые приводы и трюмный пост.

Кормовая оконечность лодки была выполнена раздвоенной в виде двух осесимметричных конических обтекателей валов с расстоянием между ними порядка 5 м (в обиходе такое решение получило название «штаны»). Гидродинамическая оптимизация формы кормовой оконечности была достигнута за счет ее удлинения с малыми углами схода ватерлинии в диаметральной плоскости и применения удлиненных гребных валов с обтекателями, допускающими установку гребных винтов оптимального диаметра для заданной частоты вращения.

Энергетическая установка мощностью 80.000 л. с. включала две автономные группы (правого и левого бортов). Каждая группа объединяла атомную паропроизводящую установку В- 5Р, турбозубчатый агрегат ГТЗА-618 и автономный турбогенератор переменного трехфазного тока ОК-3 мощностью 2 х 3000 кВт. Номинальная тепловая мощность двух атомных реакторов водободяного типа составляла 2x177,4 МВт, а паропроизводительность ППУ при нормальной мощности реактора – 2 х 250 т пара в час.

Реакторы, разработанные для лодки 661-го проекта, имели ряд оригинальных особенностей. В частности, прокачка теплоносителя первого контура осуществлялась по схеме «труба в трубе», что обеспечивало компактность ЯЭУ при высокой тепловой напряженности. При этом реакторы работали не только на тепловых нейтронах, но и с участием реакции деления ядерного «топлива» быстрых нейтронов.

Для питания основных потребителей электрической энергии был принят переменный трехфазный ток напряжением 380 В и частотой 50 Гц. Существенным нововведением стал отказ от использования дизель-генераторов: в качестве аварийного источника использовалась мощная аккумуляторная батарея.

На борту корабля имелся всеширотный навигационный комплекс «Сигма-661», обеспечивающий подводное и подледное плавание.

Автоматическое управление кораблем осуществлялось посредством системы управления по курсу и глубине «Шпат», системы предотвращения аварийных дифферентов и провалов «Турмалин», а также системы управления общекорабельными системами, устройствами и забортными отверстиями «Сигнал-661».

Гидроакустический комплекс МГК-300 «Рубин» обеспечивал обнаружение шумящих целей при одновременном автоматическом сопровождении двух из них с выдачей данных в системы управления ракетным и торпедным оружием. Обеспечивалось круговое обнаружение сигналов ГАС противника, работающих в активном режиме, а также их опознавание с определением пеленга и дистанции. Для обнаружения якорных мин корабль имел ГАС «Радиан-1».

Для наблюдения за воздушной и надводной обстановкой ПЛ была оснащена зенитным светосильным перископом ПЗНС-9 с оптическим вычислителем координат. Подъемное устройство позволяло поднимать перископ с глубины до 30 м при скорости до 10 узлов и волнении до 5 баллов. Имелись РЛС РЛК-101 и МТП-10, а также система определения государственной принадлежности «Нихром».

Для двухсторонней сверхбыстродействующей засекреченной радиосвязи с береговыми командными пунктами, другими кораблями и взаимодействующими с подводной лодкой самолетами имелась современная (по меркам 1960-х годов) радиосвязная аппаратура. Корабль был оснащен системой радиоразведки, обеспечивающей поиск, обнаружение и пеленгование работающих радиостанций противника.

Основное вооружение было представлено противокорабельным ракетным комплексом «Аметист» с 10 крылатыми ракетами, размещенными в наклонных контейнерах, расположенных побортно вне прочного корпуса. Максимальная дальность стрельбы составляла 70 км.

Старт ракеты выполнялся из подводного положения с глубины 30 м из предварительно затопленного заборной водой контейнера. Сразу после выхода из контейнера срабатывал стартовый двигатель, и раскрывалось крыло, а в надводном положении включался маршевый твердотопливный двигатель.

В состав ракетного комплекса входила также аппаратура предстартового контроля, приборы бортовой системы управления ракетной стрельбой, связанные с гидроакустическим комплексом, комплексом управления торпедной стрельбой, навигационным комплексом, а также стабилизатором управления курсом и глубиной.

Пусковая установка обеспечивала хранение, транспортировку, дистанционную предстартовую подготовку и старт крылатых ракет без доступа в контейнер. КР принимались на борт корабля в окончательно снаряженном для старта состоянии. Обеспечивалось их надежное хранение и запуск в течение трехмесячного пребывания в море.

Весь ракетный боекомплект мог быть выпущен в двух залпах, интервал между которыми составлял три минуты (по мнению специалистов, это являлось крупным тактическим недостатком проекта, затруднявшим эффективное применение ПЛАРК по основным целям – авианосцам).

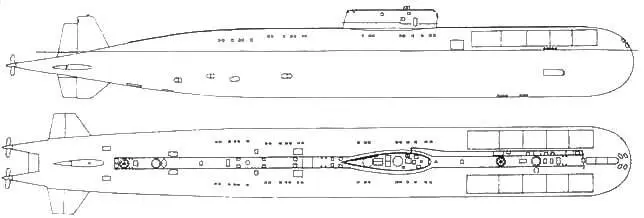

ПЛАРК проекта 661

В носовой оконечности подводной лодки размещалось четыре 533- мм торпедных аппарата (суммарный боекомплект – 12 торпед), обеспечивающих стрельбу с глубины до 200 м. Управление торпедной стрельбой осуществлялось посредством автоматизированной системы «Ладога-П- 661».

Длина наибольшая 106,9 м

Ширина наибольшая 11,5 м

Средняя осадка 8,1 м

Водоизмещение:

нормальное 5197 м 3

полное 7000 м 3

Предельная глубина погружения 400 м

Полная скорость подводного хода 44,7 уз.

Надводная скорость 19,0 уз.

Автономность 70 сут.

Экипаж 80 чел.

На испытаниях К-162 продемонстрировала высокие маневренные качества как в вертикальной, так и в горизонтальной плоскостях. Обладая уникальными скоростными и маневренными характеристиками, сочетающимися с мощным гидроакустическим комплексом, обладающим большой дальностью обнаружения, ПЛАРК 661-го проекта могла осуществить быстрое развертывание в заданном районе боевых действий, а также выбрать выгодную позицию для использования оружия и производства повторной атаки, что значительно расширяло ее боевые возможности по сравнению с атомоходами других проектов.
