Ствол миномета гладкий. Мины оперенные. Метательный заряд помещался в укороченной гильзе от 107- мм пушки обр. 1910 года.

16 января 1932 года Доровлев направил в Артуправление рабочие чертежи 165-мм миномета ПМ-2. Новый миномет представлял собой модификацию ПМ-1 и конструктивно мало отличался от него. Вес ПМ- 2 с колесным ходом составлял 450 кг. В боекомплект ПМ-2 входили химическая мина весом 17,7 кг, содержавшая 6,7 кг отравляющего вещества, и чугунная осколочно-фугасная мина весом 23,2 кг, содержавшая 6,8 кг взрывчатого вещества. Вес полного заряда – 0,85 кг пороха марки ПКО. При полном заряде начальная скорость составляла 235 м/с, а дальность стрельбы – 4000 м.

К недостаткам минометов ПМ- 1 и ПМ-2 можно отнести малую дальность стрельбы, неустойчивость при стрельбе и непрочность деревянной опоры.

В 1933 году группой Д была разработана еще одна модификация 165-мм полкового миномета – АМ- 3. Основным его отличием была большая дальность стрельбы – 5500 м. ПМ-3 стрелял теми же минами, что и ПМ-1, и ПМ-2.

Несколько единиц 165-мм минометов ПМ-1, ПМ-2 и ПМ-3 было изготовлено на заводе «Красный Октябрь» (г. Харьков) с участием мастерских АНИИ. Точное число изготовленных минометов установить не удалось, так как данные по производству и службе минометов в 1920-1936 гг. в большинстве своем до сих пор являются секретными, так это все было связано с химическими частями.

В конце 30-х годов был создан оригинальный тип миномета – «37- мм миномет-лопата».

В походном положении миномет представлял собой лопату, рукоятью которой служил ствол. Миномет-лопата мог быть использован для рытья окопов. При стрельбе из миномета лопата выполняла роль опорной плиты. Лопата была сделана из броневой стали и не пробивалась 7,62- мм пулей.

Миномет состоял из: ствола, лопаты – опорной плиты и сошки с пробкой.

Труба ствола соединена наглухо с казенником. Хвостовая часть казенника оканчивалась шаровой пятой, служащей для шарнирного соединения ствола с плитой (лопатой).

Ствол и лопата в шарнирном соединении сделаны неразъемными. Для соединения ствола с лопатой по- походному на казенной части ствола имелось вращающееся кольцо.

Мины носились в патронташе.

Зимой 1940 года при использовании 37-мм миномета-лопаты в боях в Финляндии была обнаружена низкая эффективность 37-мм мины. Оказалось, что дальность полета мины при оптимальном угле возвышения незначительна, а осколочное действие слабое, особенно в зимнее время, когда почти все осколки застревали в снегу. Поэтому 37-мм миномет-лопату и мину к нему сняли с вооружения и прекратили их производство.

Тем не менее, миномет-лопата применялся в Великой Отечественной войне, а 1942 году для него даже издали инструкцию для применения.

Калибр, мм 37

Угол ВН, град 15° – 90°

Угол ГН без изменения положения лопаты, град 24°

Длина ствола, мм 400

Длина канала, мм 372

Вес миномета, кг около 1,5

Дальность стрельбы, м:

максимальная 250

минимальная 60*

* – конструкция миномета позволяла получить и меньшую дальность, но при этом возникала опасность поражения стрелка осколками мины.

Отвод части газов через дистанционный кран (50-мм ротный миномет) А – кран открыт; Б – кран закрыт

50-мм ротный миномет обр. 1940 г.

50-мм миномет в боевом положении

Мина 50-мм ротного миномета

Опорная плита 50-мм миномета

Вьюк для переноски 50-мм миномета обр. 1940 г.

Конский вьюк 50-мм ротного миномета

Минометная двуколка

Прицел (угломер-квадрант)

50-мм миномет в боевом положении

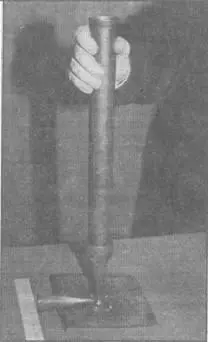

37-мм миномет-лопата

Разработка 50-мм ротного миномета была начата в КБ завода № 7 в начале 1937 года. В течение года было испытано несколько опытных образцов минометов. На вооружение 50- мм ротный миномет обр. 1938 г. был принят в 1938 году. Серийное производство его начато в 1939 году. За год изготовили 1720 минометов. На I- III кварталы 1940 г. одиннадцати заводам был дан план на 23.105 50-мм минометов обр. 1938 г., к 1 августа 1940 г. изготовлено 18.994 миномета по цене 3600 руб. за штуку.

50-мм ротный миномет обр. 1940 г. был испытан в январе 1940 года на финском фронте в расположении 85-го стрелкового полка 100- й стрелковой дивизии.

Для изменения дальности осуществлен принцип изменения количества используемых газов и косвенно – изменение длины пути мины в стволе. В казенной части ствола навинчен дистанционный кран, при помощи которого осуществлялось изменение дальности.

Общий вид 50-мм ротного миномета

Стрельба велась при двух углах возвышения: 45° и 75°. Угол возвышения 45° при закрытом дистанционном кране обеспечивал наибольшую дальность огня (800 м), а угол 75° при открытом дистанционном кране давал минимальную дальность (200 м). При стрельбе на все дальности применялся только один заряд.

Двунога-лафет придавала стволу миномета определенное направление, то есть соответствующие углы вертикальной и горизонтальной наводки. Поворотный механизм обеспечивал точное направление ствола по горизонтали и позволял осуществлять горизонтальную наводку в пределах ±3°. Поворотный механизм не был закрыт и поэтому при стрельбе часто загрязнялся.
