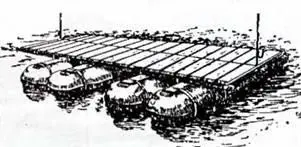

Рис. 9а. Плотик из ТЗИ для переправы стрелкового отделения

Из парка Н-2-11 собирались различные мосты (табл. 3). Допускалось сборку моста производить из полупонтонов, понтонов н паромов. Наводка моста из паромов требовала времени почти вдвое меньше, чем из отдельных понтонов и занимала около 30-45 минут.

Необходимо отметить, что к сентябрю 1939 г. парк Н 2-П превосходил по многим показателям понтонно-мостовые парки практически всех основных участников второй мировой войны (табл. 4).

В 1934 году на вооружение был принят легкий парк- НЛП (рис. 6, 7) со складными понтонами из бакелизированной фанеры, заменивший перешедший из старой русской армии понтонный парк Томиловского (табл. 4). Грузоподъемность парка НЛП впоследствии была доведена до 16 т.

Для перевозки паромов по воде в довоенные годы были созданы буксирно-моторный катер БМК-70, полуглиссер НКЛ-27 и судовые забортные агрегаты СЗ-10 и СЗ-20.

Одновременно с тяжелыми, средними и легкими переправочными парками на вооружение в довоенные годы поступил также ряд легкопереправочных средств. Это – саперные деревянные лодки (СДЛ), труднозатопляемое имущество (ТЗИ), малая надувная лодка (ЛМН), плавательный костюм (ПКТ) и другие.

Саперные деревянные лодки служили дополнительным переправочным средством для войск (рис. 8, 8а). Однако, как показал опыт войны, они нередко становились основными средствами переправы. СДЛ представляла собой досчатую плоскодонную лодку, обладающую грузоподъемностью около 2 т. Ее вес был 280- 300 кг. Время на изготовление лодки составляло примерно восемь рабочих часов саперного отделения. Перевозилась она на роспуске парой лошадей. В зависимости от количества спаренных лодок, можно было переправлять различные грузы: на одной лодке – стрелковое отделение или батальонную пушку с обслуживающим расчетом; на двух лодках – 76- мм пушку с передком или грузы до дивизионной артиллерии включительно; на трех лодках – грузы до корпусной артиллерии включительно.

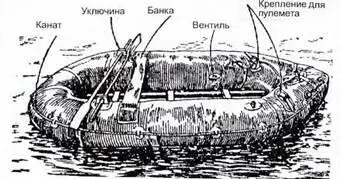

Рис.10. Малая надувная лодка ЛМН

Расположение на лодке ЛМН четырех бойцов и станкового пулемета

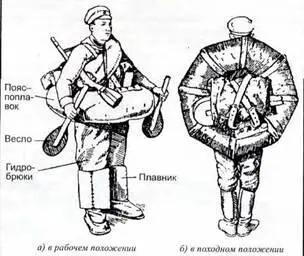

Рис. 11. Плавательный костюм (ПКТ)

Рис. 12. Боец в плавательном костюме

Труднозатопляемое переправочное имущество (ТЗИ), при простоте обращения, отличали быстрота сборки конструкции и труднозатопляемость от ружейно-пулеметного огня противника (рис. 9, 9а). В комплект ТЗИ входило 32 поплавка, 32 подкладочных доски, 16 звеньев и перильных досок с уключинами. Поплавок ТЗИ представлял собой изготовленный из прочной ткани мешок (3,0 х 0,5 х 0,3 м.), пропитанный водонепроницаемым составом, набиваемый труднозатопляемым материалом (ТЗМ): сердцевиной подсолнуха, пушком кендыря, пушком ласточника, а также сеном, соломой, сухой хвоей, стружками и др. К днищу поплавка были пришиты четыре брезентовых ремня для крепления к поплавку подкладочной доски. Вес оболочки поплавка был 6,7 кг, в набитом состоянии – 30- 40 кг, полезная грузоподъемность – 250 кг. Из имущества ТЗИ собирались плоты, мосты различной конфигурации, позволяющие переправлять от одиночного бойца до пехоты в колонне по два, 76- мм орудия, груженой двуколки весом до 800 кг, повозки весом до 1000 кг и другие средства.

Малая надувная лодка (ЛМН) предназначалась для ведения инженерной разведки и обслуживания работ при переправе через водные преграды: связь, спасательные команды и др. (рис. 10). Снаряженная лодка имела размеры:длину – 3,2 м, ширину – 1,25 м, высоту – 0,4 м и весила около 43 кг. В комплект лодки входили: лодка, днище, три весла, ножной мех, шланг для надувания лодки, чехол к лодке, манжеты (для весел), мешочек для хранения запасных частей.

Плавательный костюм (ПКТ) являлся вспомогательным переправочным средством при разведке и при различных инженерных работах на воде. Он состоял из гидробрюк, пояса-поплавка, плавников – железных оцинкованных пластинок и весел (рис. 11). Плавательный костюм весил около 16 кг. В походном положении Г1КТ переносился на спине. Военнослужащий в плавательном костюме держался на воде в вертикальном положении. Для удобства передвижение в воде боец, делая шаг левой ногой, одновременно и в такт прогребал в воде веслом правой руки (рис. 12). Продолжая попеременно грести веслами и шагать, он продвигался, как правило, в намеченном направлении. Время перехода по спокойной воде на расстояние 100 м при гребле веслами – 5,5-6 мин, при гребле руками – 7-8 мин.

Перед началом Великой Отечественной войны были созданы разборные металлические мосты РММ- 2, РММ-4. Последний явился основой для изготовления разборных металлических мостов для нашей армии в годы войны.

В целом, накануне второй мировой войны в Советском Союзе были правильно определены направления

развития инженерной техники, переправочных средств, обеспечивающих переброску войск на противоположный берег при преодолении воинскими формированиями водных преград. Однако инженерные войска не имели достаточного количества как самих переправочных средств, так и высокоманевренных, проходимых средств их доставки – автомобильной техники. Именно эти недостатки оказывали существенное влияние на действия инженерных войск и как следствие на порядок преодоления водных преград стрелковыми, танковыми и механизированными частями и соединениями в ходе наступательных операций почти всю Великую Отечественную войну.

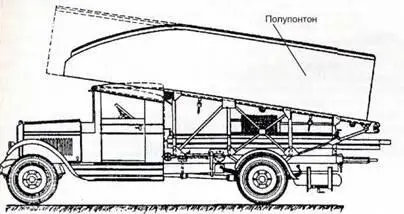

Общий вид понтонного автомобиля

Плот из крупных поленьев для 8-10 бойцов

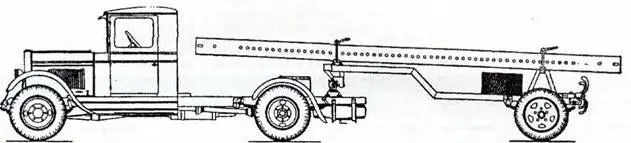

Общий вид автомобиля-роспуска

Плот с 12 поплавками из плащ-палаток для девяти бойцов

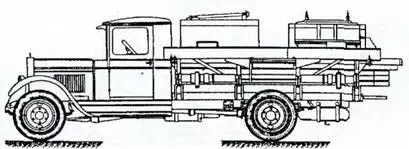

Общий вид козлового автомобиля
