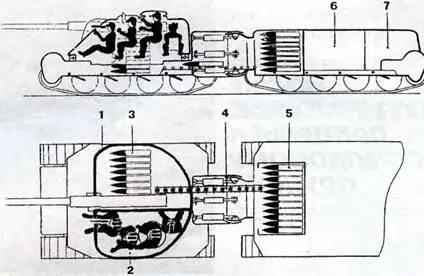

Боевая бронированная сочлененная машина с отдельным помещением для экипажа и автоматической подачей боеприпасов. I башня. 2 помещение экипажа, 3 текущий расход, 4 транспортер, 5 запас боекомплекта, в ¦ силовой агрегат, 7 топливные баки.

А.ГАВРИЛОВ Ю. ХМЕЛЬЩИКОВ

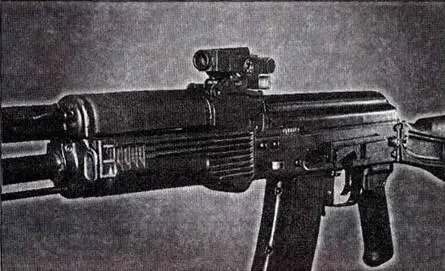

Прицел GS-3

Что такое коллиматорный прицел? Достаточно вспомнить, как во время ночной поездки вы ловите на лобовом стекле своего авто отражающиеся огоньки. Теперь представьте себе лобовое стекло фонаря самолета и специальный блик на нем, такой, что если путем маневрирования совместить его с целью, можно уверенно жать на гашетку. Вот собственно и все.

Именно с таким прототипом, но уже не для мелкокалиберных пушек БС-20, а для винтовки М16 мы и встретились на заре перестройки. И кто бы мог подумать, что хорошо всем известный коллиматорный прицел, успевший проявить себя в воздушных боях Второй мировой, словно оборотень примется вновь и вновь менять свое обличив и, пройдя путь от израильского Elbit- а с 50% пропусканием и зеркальной демаскирующей поверхностью до безбликового российского ВГА-50, обеспечивающего 100% пропускание света от цели, вдруг совсем не "спрячется" на оружии. Однако, по порядку.

А все началось с линзовых компонентов прицела, выполняющих роль лупы, через которую рассматривается прицельная сетка.

При проведении анализа характерных приемов ведения стрельбы для осуществления возможности использования коллиматорных прицелов ночью было предложено за счет увеличения (рис. 1) диаметра окуляра прицела, который строит изображение прицельного знака и пространстве объектов прицеливания, добиться необходимого расширения свободы положения глаза стрелка относительно оружия на момент начала прицеливания. Это был, хотя и тривиальный, но зато весьма действенный ответ на вопрос, каким образом после вскидывания оружия понять, как следует далее его ориентировать относительно цели, когда ни оружие, ни прицел не видно. То есть, куда, собственно, надо смотреть, когда нет привычного спасательного круга, коим является наглазник? Найденное частное решение обещало также и косвенное повышение эффективности применения таких прицелов при стрельбе в условиях дефицита времени, что (как видно на сегодняшний день к огромному несчастью для самих коллиматорных прицелов) впоследствии было подтверждено в ходе проведенных в ноябре 1992 г. полигонных испытаний экспериментального прицела ЛАЛ60Ехр-27, имевшего вместо типичного 15-ти миллиметрового 60-ти миллиметровый окуляр.

Несмотря на очевидную порочность найденного выхода из затруднительного положения, работы с "большими" окулярами не останавливались, поскольку наконец сталовозможным на простой и, что самое главное, дешевой элементной базе проводить исследования психо-физиологических особенностей процесса прицеливания во всем его многообразии.

Из рисунка видно, что размер трубки D, внутри которой из прицела выходят лучи опеределяет свободу положения глаза относительно прицела в момент прицеливания.

Столь заметное (в четыре раза) увеличение диаметра линзовых компонентов прицела потребовало особым образом компенсировать погрешности оптики. Пришлось перейти к оптическим схемам со специальным ходом лучей, минимизирующим погрешность наведения при стрельбе из различных положений (лежа, с упора, стоя и т.д.). Позднее прицелы с такой оптикой стали называть прицелами с исправленным параллаксом, первым представителем которых был 3GA45-2 (октябрь 1993 г.).

Должно быть и впрямь не бывает худа без добра. Продолжавшиеся три года бесперспективные работы по исправлению параллакса закончились не чем иным, как началом развития нового способа прицеливания! Не успели все свыкнуться с терминологией, связанной с новым поколением "простейших" оптических прицелов, как словно гром среди ясного неба появились коллиматоры, в которых окуляры стали выполнять еще и роль оптических процессоров, обеспечивающих бесконтактное мгновенное введение поправок на скорость движения цели и дальность до нес (первый такой прицел 3WGA-45 был испытан в феврале 1994 г.).

Здесь уже казалось, что с внешним обликом коллиматорных прицелов, определяющим их функциональные возможности, все обстоит благополучно и пора вернуться к решению задачи оптимального согласования системы стрелок-прицел. Но не тут-то было. И на этом преобразования оптики прицела не закончились.

В марте 1994 г. появляется и проходит испытания коллиматорный прицел с вынесенным маркером ВГА50, открывший новое направление в прикладной оптике и позволивший впервые осуществить разделение любого оптического прицела к стрелковому оружию на два независимых модуля: базовый, который на все случаи использования устанавливается на оружии, п наблюдательный, применяемый в зависимости от условий освещенности цели и дальности до нее. Прицел данной конфигурации получил название универсального при цельно-наблюдательного комплекса, основные отличия которого заключаются в отсутствии необходимости всякий раз при смене тактической задачи (стрельба днем, ночью, на большие дистанции и проч.) приводить оружие к нормальному бою и в снижении набора аппаратных средств, необходимых для решения задач наблюдения и прицеливания. И вот тут-то выяснилось, что принцип вынесенного маркера и является тем, что собственно искали. Оказалось, что он просто незаменим в огромном числе случаев боевого применения стрелкового оружия. Правда, для окончательного осмысления этого потребовалось еще два года испытаний в боевой обстановке (декабрь 1994 – октябрь 1995 гг.). Однако вернемся к этому несколько позже.

Примечательно, что модернизировалась не только оптика прицела. Серьезные перемены постигли и систему подсветки прицельного знака, и сам прицельный знак. Здесь в первую очередь необходимо отметить выделение нового класса коллиматорных прицелов – голографических (одним из первых представителей которых можно считать американский прицел Holodot). В голографических прицелах изображение прицельного знака, созданное при записи голограммы объективом с исправленным параллаксом и далее "зашитое" в толще фотослоя, будучи высвеченное специальным осветителем без дальнейшего преобразования оптическими компонентами, оказывается для стрелка на бесконечности. Несомненно, просто и красиво. Многообещающими также были и остаются работы, связанные с выбором формы прицельного знака, определяющей вероятность ассимиляции цели, (первым коллиматорным прицелом с прицельным знаком, отличным от точки был прицел 3WGA-45) и с выбором временных характеристик свечения прицельного знака, существенно влияющих на обнаружительную способность стрелка. Базовые испытания в данных направлениях были проведены с прицелом 3WGA- 45М (1995 г.). К сожалению тупиковой оказалась идея автоматического согласования яркости прицельного знака с яркостью объекта прицеливания, впервые реализованная в прицеле 3GA45-2M, перекрытая возможностью мгновенного бесконтактного согласования яркости прицельного знака и цели по желанию стрелка в прицелах с вынесенным маркером.
