Оптика, электронный блок, излучатель и механизм выверки – вот четыре составные части коллиматорного прицела. Не остался в стороне и механизм выверки. В прицелах ВГА- 50 и ПСГ-3 он представлял собой уже не традиционное перемещение сетки в фокальной плоскости окуляра (со свойственными такому решению разгерметизацией и уводом прицельного знака к краю поля зрения), а поворот всего оптического узла относительно горизонтальной и вертикальной осей, соответственно пересекающихся н скрещивающихся.

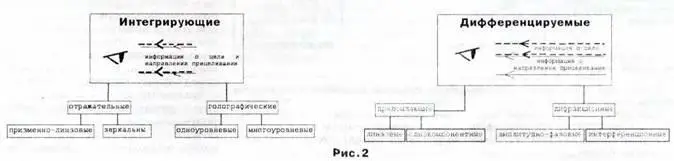

…Одним словом, коллиматорный прицел к стрелковому оружию менялся, менялся и еще раз менялся. Что же он представляет собой сегодня, и чего ждать от него завтра? Перед тем как ответить на этот вопрос, обобщив сведения о данной технике, выделим два конкурирующих направления ее развития: первое – интегрирующие прицелы, для которых характерно то, что в глаз стрелка попадают лучи от объекта прицеливания с "наложенными" на них лучами от изображения прицельного знака (рис. 2), и второе – дифференцированные – лучи от объекта прицеливания и от изображения прицельного знака идут независимо и складываются лишь на сетчатке глаза пользователя. Посмотрим, как выглядят представители этих направлений.

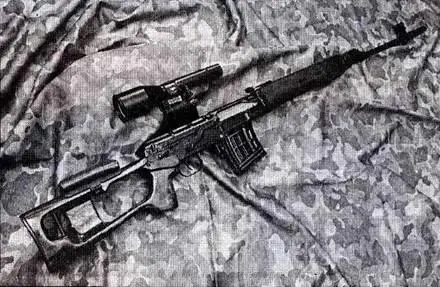

3GA45-2 на СВД

Точной копией авиационных коллиматорных прицелов сороковых годов в плане идеологии построения несомненно являются призменно-линзовые (рис. 3). Линзовая система в них используется для формирования изображения прицельного знака, а призма (как лобовое стекло) – для наложения на него изображения цели. Налицо излишние почести прародителю.

Рис. 3. Призменно- линзовый прицел

Рис. 6. Схема работы дифференцированного прицела

Рис. 5. Голографический прицел

Рис. 7. Однокомпонентный прицел

Вообще, следует отметить, что "верность принципам" – это проблема всех интегрирующих прицелов, поскольку все они что-то отражают, что- то пропускают.

В зеркальном прицеле (рис. 4) роль системы формирования изображения прицельного знака и роль системы "наложения" выполняет один и тот же прозрачный двухлинзовый элемент, склеенная поверхность которого – интерференционное зеркало.

С точки зрения простоты конструкции привлекателен голографический прицел (рис. 5). Здесь все уже решается при помощи одной прозрачной для естественного света голографической фотопластинки, работающей на отражение. Отличие одно- и многоуровневых голо граф и чес к их прицелов связано с количеством плоскостей изображений прицельного знака, определяющим возможности оперативного введения поправок на параметры цели.

Необычна схема работы дифференцированных прицелов (рис. 6) – стрелок словно пытается заглянуть за прицел. К ней вам уж точно не подобрать аналогов, хотя в комплексе пользователь – оружие и можно найти и систему формирования и систему "наложения" (роль которых выполняют элементы прицела и, простите, глаза). Особое же внимание на схеме следует обратить на то, что в этих прицелах отсутствуют оптические узлы, через которые проходят лучи от цели.

Разделение на подтипы у дифференцированных прицелов осуществляется в зависимости от используемой системы формирования: в линзовых это традиционный линзовый объектив; в однокомнонентных – асферическая выходная поверхность излучателя и/или неоднородности показателя преломления его среды; в амплитудно-фазовых – дифракционная решетка; в интерференционных – интерферометр Фабри-Перро. Возможны также комбинации: например, на асферической выходной поверхности одпокомпонентного прицела может быть нанесена фазовая дифракционная решетка и т.д.

Среди коллиматорных прицелов самую простую схему имеет однокомпонентный прицел (рис. 7), представляющий собой залитую компаундом прицельную сетку. В таком прицеле излучатель связан в единое целое с системой формирования, т.е. физически прицел состоит из одного лишь излучателя!

Будем надеяться, что проведенного экскурса в принципиальные схемы коллиматорных прицелов достаточно, чтобы рассмотреть их в аспекте основных потребительских качеств (см. таблицу).

Одной из важнейших характеристик прицела является вероятность ошибки прицеливания. Имеется в виду вероятность возникновения ситуации, при которой стрелок убежден, что верно навел оружие на цель, хотя в действительности это не так.

Вероятность демаскировки при боевом применении прицела, определяет один из важнейших параметров стрельбы – время, которое стрелок "пожелает" отвести на обнаружение цели и наведение на нее оружия. Опуская очевидную жизненную важность данного параметра, отметим, что он также косвенно влияет на вероятность ошибки прицеливания.

Поле зрения и коэффициент светопропускания неразрывно связаны с вероятностью обнаружения цели и вероятностью удержания на ней внимания до произведения выстрела. В случае использования интегрирующих прицелов для расширения поля зрения можно конечно целиться и с открытыми двумя глазами (хотя вряд ли у кого это хорошо получалось на большие дальности или ночью), но при этом появляется вероятность возникновения ошибки прицеливания на порядок превосходящей типичные габариты цели, к тому же все равно перед глазами постоянно маячат конструктивные элементы прицела. С точки зрения коэффициента светопропускания запыление, запотевание, обмерзание и прочие безопасные для дифференцированных прицелов обстоятельства тотчас приводят интегрирующие в нерабочее состояние. На качество видения цели при использовании интегрирующих прицелов влияют также паразитные блики на поверхностях оптического элемента, через который приходится смотреть на цель.

Примечание Примерами интегрирующих прицелов являются в частности изделия типа "Red Dot" следующих фирм:
