Не оставляя идеи создания вездеходной машины, я в 1994 году скомпоновал, как и в БВСМ-80, грузовой автомобиль с перевозимой им шнекороторной установкой, имеющей собственную силовую часть. Обладая необходимой плавучестью, она несет на себе и перевозящий ее на суше автомобиль. Повороты плавающего комплекса на воде выполняются изменением скорости вращения одного шнека относительно другого. Особенность этой системы заключается в том, что, спустив на разные уровни шнеки, можно входить в воду боком на крутом откосе. После выхода из воды на сушу гидравлические механизмы поднимают оба шнека над кабиной автомобиля как бабочка крылья, обеспечивая ширину установки и не препятствуя движению в потоке других автомобилей.

С учетом грузоподъемности ГАЗ- 53 без кузова равной 4560 кг, сохранив полезную грузоподъемность в 1000 кг, на собственно шнековую часть может приходиться 3560 кг. Исходя из этих расчетов можно определить водоизмещение шнековых полостей. С полуто- ракратным запасом плавучести их объем достигнет не менее 11 м 3 . Будучи поднятыми вверх и прижатые друг к другу они по величине диаметра не должны превышать 1100 мм. При этом длина каждого цилиндра будет в пределах 5500 мм. Высота в трансфертном положении может не превышать 3500

мм. Этими исходными параметрами и определилась компоновка модели, выполненная мною в масштаба 1:10. В начале предполагалось сделать ее действующей. Но, занявшись другой работой, я оставил ее на уровне кинематической. Может быть эта идея кому- нибудь понравится.

Развивайте ее и желаю успеха!

Колесно- шнекороторный вездеход

Владимир ОДИНЦОВ

Дискуссия о путях развития отечественных высокоточных снарядов (ВТС) полевой артиллерии продолжается. В статье М.Растопшина, опубликованной в «ТиВ», №8 за 1999 год четко поставлен вопрос о том, что оба принципа, заложенные отечественными разработчиками в конструкции отечественных ВТС – принцип полуактивного лазерного наведения и оснащения высоточных снарядов осколочно-фугасными боевыми частями – являются ошибочными, а ВТС, построенные на основе этих принципов, не будут эффективными в условиях современных и будущих военных конфликтов.

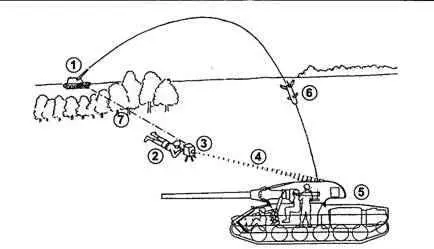

Схема стрельбы с полуактивным лазерным наведением ВТС

Рис. 1 1 – самоходное орудие; 2 – наводчик; 3 – лазерный цепеуказатепь-дальномер; 4 – лазерный луч; 5 – цепь; 6 – снаряд; 7 – радиолиния связи наводчик – орудие

Отечественные высокоточные снаряды в настоящее время представлены 152-мм осколочно-фугасным (ОФ) снарядом 30Ф38 «Сантиметр», 240-мм ОФ миной ЗФ5 «Смельчак» (разраб. АО НТК «Аметех», гл. конструктор B.C. Вишневский ), 152-мм снарядами 30Ф39 «Краснополь», «Краснополь-М», 122-мм снарядом «Китолов-2», 100-мм снарядом «Аркан» (разраб. Тульское КБП, ген. конструктор А.Г. Шипунов). Снаряд «Краснополь» включен в состав боекомплекта лучшей отечественной артиллерийской системы – 152-мм самоходной гаубицы 2С19 «Мста-С».

Дебют пары «Мста-С» – «Краснополь» состоялся на выставке вооружений IDEX-93, проходившей в Абу-Даби (ОАЭ). На показательных стрельбах «Мста-С», израсходовав 40 снарядов «Краснополь», поразила на дальности 15 км 38 реальных целей. Снаряд « Краснополь» может использоваться также для стрельбы из 152-мм орудий 2С5 «Гиацинт», «Мста-Б», а также для старой самоходной системы 2СЗМ «Акация» и буксируемой гаубицы Д-20.

Во всех указанных снарядах применяется полуактивное наведение с внешней подсветкой цели лазерным лучом. Управление снарядом осуществляется двигателями коррекции (снаряды АО «Аметех») или аэродинамическими устройствами (снаряды Тульского КБП).

Важнейшим фактором, определяющим направления развития боеприпасов полевой артиллерии, является непрерывное увеличение доли бронированных целей на поле боя и необходимость их нейтрализации на подходе к месту боя. Отсюда выдвигается на первый план задача, которая может быть сформулирована как борьба на больших дальностях со скоплениями бронецелей. Эта задача входит, как составная в концепцию воздушно-наземного сражения США AIRLAND BATTLE – 2000 и в концепцию НАТО борьбы со вторыми эшелонами. По мнению зарубежных военных специалистов, полевая артиллерия, включающая в себя ствольные и ракетные компоненты и оснащенная соответствующими боеприпасами, вполне способна обеспечить уничтожение танковых колонн противника на дистанции 15… 20 км, т. е. задолго до вступления их в фазу контактного боя.

Поражение скоплений бронецелей старомодной стрельбой по площадям обычными осколочно-фугасными снарядами требует огромного расхода их и значительного времени обстрела. Поэтому современная тенденция развития артиллерийских боекомплектов состоит в постепенной замене обычных осколочно-фугасных снарядов – моноблоков высокоточными снарядами и кассетными снарядами свободного рассеивания. Относительное содержание в боекомплекте снарядов этих классов по существу определяет военно-технический уровень артиллерии. Соотношение классов находится в тесной зависимости от уровня бюджетного финансирования Вооруженных Сил (ВС) (низкий уровень – 1- 2%, средний 3-4 %, высокий 5-7% от валового внутреннего продукта (ВВП). При оптимизации состава боекомплекта максимизируемой целевой функцией обычно служит максимальный ущерб, усредненный для набора типовых огневых операций и отнесенный к стоимости боекомплекта.

В условиях весьма низкого бюджетного финансирования отечественных ВС (годовой бюджет МО РФ на 1999 год 6 млрд. долл., для сравнения соответствующий показатель в США 280 млрд. долл.) особую важность приобретает вопрос рационального выбора вооружений, в т. ч. и ВТС артиллерии. Ниже мы постараемся, исходя из вышеуказанной приоритетной задачи ВТС – борьбы с бронецелями на больших дальностях – развить и дополнить соображения М.Растопшина.

120-мм высокоточная мина «Стрикс»

Рассмотрение начнем со второго момента (оснащение ВТС не кумулятивной, а осколочно-фугасной боевой частью), как более простого и физически очевидного. Остается загадкой, как разработчикам «Сантиметра» и «Краснополя» удалось убедить военных в том, что можно надежно поражать бронецели без пробивания брони. По-видимому, приводились следующие доводы:

– поражение танка может быть осуществлено и без пробития брони, т. к. удар снаряда и действие взрыва на броне механически «сотрясут» танк и его механизмы до такой степени, что они перестанут нормально функционировать. Особенно часто ссылаются на устрашающую возможность срыва башни танка ударом снаряда;
