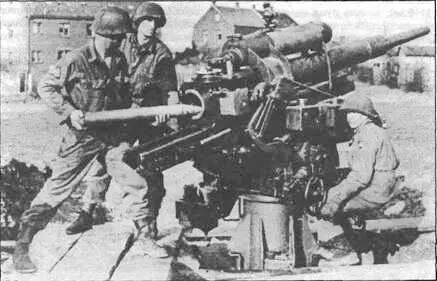

Американский расчет возле трофейной 8,8-см зенитной пушки

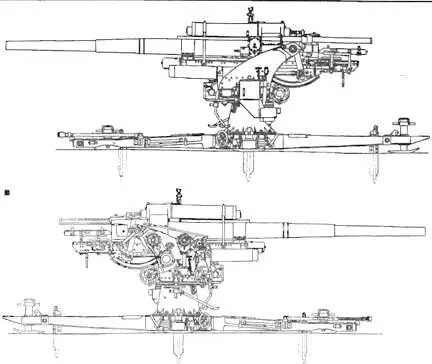

8,8-см пушка Flak 18

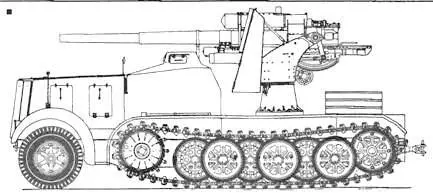

8,8-см пушка Flak 18 на тягаче Sd.Kfz.8

Фирмой Рейнметалл было создано несколько опытных образцов 7,5-см зенитных пушек длиной в 55 и 59 клб. Несколько 7,5-см орудий было отправлено в СССР.

Калибр, мм 75

Длина ствола, мм/клб. 4500/60

Угол вертикального наведения -3°; +85°

Угол горизонтального наведения 360°

Вес системы, кг

в боевом положении 3140

в походном положении.. 5200

Скорострельность, выстр./мин 20

Вес снаряда, кг 6,35

Начальная скорость, м/с 825-850

Потолок баллистический, м 10 000

В начале 30-х годов руководство сухопутных войск Германии отказалось от работ над 7,5-см зенитными орудиями и предпочло им более мощные 8,8-см и 10,5-см пушки. [Табл.2]

В 1931 г. группа конструкторов фирмы Круппа начала в Швеции проектирование 8,8-см зенитного орудия. Затем разработанная документация была доставлена в Эссен, где изготовили первые опытные образцы орудий. Система, получившая название 8,8-см Flak 18 прошла «крещение» в Испании, после чего на нее стали монтировать щит.

Модернизированная 8,8-см пушка (8,8-см Flak 36) поступила на вооружение в 1936 г. Модернизация коснулась главным образом конструкции ствола, разработанного фирмой Рейнметалл. Внутреннее устройство обоих стволов и баллистика были одинаковы. В качестве тягача также использовался Sd. Kfz.7 модификации «КМт8» с прицепом Sonderanhanger 201. В остальном, за исключением мелких деталей, Flak 36 была идентична Flak 18.

В дальнейшем некоторые изменения были произведены в 1939 г. Новый образец был назван Flak 37.

Большинство узлов пушек обр. 18, 36 и 37 были взаимозаменяемы, например, можно было часто видеть ствол Flak 18 на лафете Flak 37.

В августе 1944 г. на службе было 10 930 орудий Flak 18, 36 и 37, которые применялись на всех фронтах и в ПВО Рейха. Некоторое количество этих пушек было у итальянцев под названием 88/56 С.А.

Несколько Flak 18 в 1940 г. было установлено на 12-тонном полугусеничном частично бронированном тягаче Sd. Kfz. 8.

В 1943 г. 14 орудий Flak 37 немцы установили на полугусеничном автомобиле Sd. Kfz. 9. Вес системы 25 т. Экипаж 9-10 человек. Кабина и мотор бронировались.

Устройство 8,8-см Flak 18

Ствол пушки состоял из кожуха, свободной грубы и казенника. Крутизна нарезов переменная. Затвор полуавтоматический горизонтальный, клиновой.

Противооткатные устройства состояли из гидравлического тормоза отката веретенного типа и гидропиевматическо- го накатника. Длина отката переменная. Тормоз отката снабжен компенсатором.

Основание лафета представляло собой крестовину, у которой боковые станины при переходе в походное положение поднимались вверх, а основная (продольная) балка выполняла на походе роль повозки.

К основанию лафета присоединена тумба, на которой укреплен верглюг (верхний станок). Нижний конец штыря вертлюга заделан в салазки горизонтирующего механизма. Подъемный и поворотный механизмы имели по две скорости наведения. Уравновешивающий механизм пружинный тянущего типа. Цилиндры уравновешивающего механизма укреплены при горизонтальном положении на вертлюге.

8,8-см пушка Flak 41 в боевом положении

Система перевозилась при помощи двух ходов, которые при переводе системы из походного положения в боевое отделялись от системы.

Система имела установщик трубки и пневматический досылатель. [Табл.3]

Боеприпасы 8,8-см зенитных пушек обр. 18 и 36

Снаряды:

1) Осколочная граната в 4,5 клб, с ввинтным дном (8,8-см Spzgr L/4,5). Вес 9 кг, длина 396 мм, взрывчатое вещество – 0,698 кг тротила. Взрыватели дистанционные:

а) Тиль Круппа Zt.Z.S/30 или Zh.Z. S/30;

б) Юнганса Zt.Z.S/30, Fg; 1*

в) Головной ударный AZ 23/28.

2) Осколочная фаната в 4,5 клб цельнокорпусная, длина 396 мм, вес ВВ 0,9 кг. Взрыватели те же.

3) Бронебойный (8,8-см Pzgr). Вес 9,5 кг, длина 338 мм, взрывчатое вещество -0,148 кг тротила. Взрыватель донный «Bdz.f 8,8 cm Pzgr».

4) Бронебойный обр. 1939 г. (8,8-см Pzgr 39). Вес 10,2 кг, длина 338 мм, взрывчатое вещество – 64 г гексогена. Взрыватель Bdz. 5127. [Табл. 4, 5, 6]

Досягаемость по высоте зенитной фанаты – 10 600 м

1* – Сфера поражения представляет собой цилиндр диаметром 60 м и высотой 12 м.

1* — Сфера поражения представляет собой цилиндр диаметром 60 м и высотой 12 м.

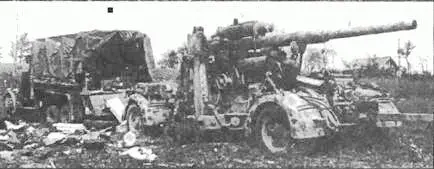

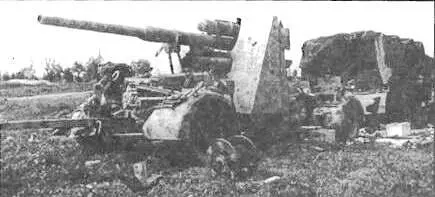

Брошенная 8,8-см пушка. Восточный фронт

В 1939 г. фирма Рейнметалл получила контракт на создание нового орудия с улучшенными баллистическими характеристиками. Первоначально орудие именовалось Gerat 37. Это название было заменено в 1941 г. на «8,8-см Flak 41», когда был изготовлен первый опытный образец орудия. Первые серийные образцы были направлены в армию Роммеля в августе 1942 г. Затем, в 1943 г., эти орудия стали поступать на Восточный фронт и в ПВО Рейха.
