В начале 1955 г. на войсковые испытания в НИИ ВВС все соисполнители предоставили 1000 снарядов со взрывателями, четыре самолета МиГ-17Ф, оборудованные заводом № 153 МАП реактивными орудиями 0РО-190К, авиационными стрелковыми прицелами АСП-5Н и приборами зарядки взрывателей ПЗВ-52. Однако 600 электровзрывателей ЭВ-51 из НИИ-137 МОП и 600 механических взрывателей ВМТР завода № 42 МОП с поступлением задерживались. Не выдержав контрольных испытаний (ЭВ-51 по дистанционному действию, ВМТР – по безотказности), обе партии взрывателей были забракованы.

В конструкции электровзрывателя ударно-дистанционного действия, разработанного к июлю 1954 г. под руководством Торейко в НИИ-137, давнее требование руководства ВВС к инженерам-оружейникам удалось реализовать. Оно заключалось в необходимости дать возможность пилоту в полете из кабины самому регулировать время срабатывания взрывателя исходя из обстановки. Предвоенные попытки разработать подобное устройство основывались на электромеханическом принципе и не имели положительного результата. *Детище НИИ-137 использовало полностью электротехнический принцип работы. Срабатывание взрывателя на траектории полета ТРС обеспечивалось замедлителем конденсаторного типа.

На испытания опытный взрыватель ЭВ-51 был предложен в составе ТРС-190 под наименованием В-19. Однако, забегая вперед, отметим, что поскольку данную реактивную систему ВВС отвергло, взрыватель чрезвычайно удачной конструкции поступил на вооружение в составе авиационной реактивной системы АС-21 под наименованием В-21. Им снаряжали серийные авиационные реактивные снаряды С-21 и опытные АРС-212М. Отзывы полковых специалистов о работе и надежности взрывателя были только положительные.

Разработкой опытного механического взрывателя ВМТР для турбореактивных снарядов в ОКБ завода № 42 МОП занималась конструктор Никитина из группы Хахавина на основании ТТТ Управления испытаний авиационного вооружения НИИ ВВС, выданного еще в декабре 1947 г. К концу сентября 1954 г. проектирование взрывателя непредохранительного типа, мгновенно-ударного и 10-секундного дистанционного действия завершилось. Это была попытка скомбинировать два по-своему неплохих взрывателя – АМ-А мгновенного действия и механическую дистанционную трубку ТМ-24А. На испытания данный симбиоз был предложен под наименованием ВМ-19. На вооружение взрыватель так и не поступил, однако его некоторые оригинальные конструктивные решения были использованы при работе над подобными устройствами для перспективных реактивных снарядов.

* Работы велись под руководством военинженера 3 ранга Гнилосырова – Авт.

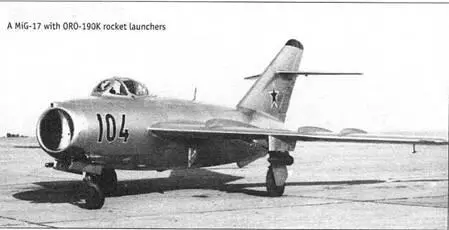

МмГ-17 с орудиями ОРО-190К

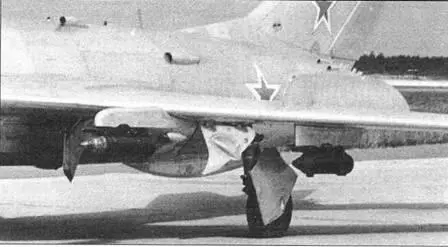

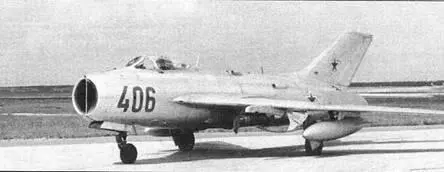

МиГ-19 № 59210406 (СМ-2Б) с орудиями ОРО-190К. За передние срезы орудий выступают БЧ снарядов ТРС- 190 с головными взрывателями В-19. В верхней части орудий видны штанги приборов зарядки взрывателей ПЗВ-52

190-мм турбореактивные снаряды проходили отработку в составе вооружения истребителе МиГ-19. На основании Постановления СМ СССР № 2543-1224 от 30 декабря 1954 г. и приказов МАП № 9 от 8 января и № 91 от 17 февраля 1955 г., ОКБ-155 приступило к оснащению истребителя МиГ-19 (индекс разработчика – СМ-2Б) пусковыми установками ОРО-190К для стрельбы снарядами ТРС-190. Серийную машину № 59210406 оборудовали в двух вариантах – с двумя и четырьмя ТРС-190. Самолет успешно прошел заводские летные испытания и 28 декабря 1956 г. был предъявлен на государственные испытания. На этой же машине испытывали подвеску двух снарядов АРС-212М на авиационных пусковых устройствах АПУ-5, но об этом снаряде мы расскажем в одном из следующих номеров журнала.

Тем же Постановлением СМ была задана разработка турбореактивного снаряда ТРС-85 в филиале НИИ-1 МОП в качестве альтернативы ТРС-82. Год спустя Постановлением СМ СССР № 483-294 от 12 марта и приказом МАП № 189 от 19 марта 1955 г. ОКБ-155 было задано разработать документацию для доработки носителя – самолета-истребителя МиГ-19 в вариант ракетоносца с реактивной системой ТРС-85.

В 1956 г. ОКБ-155 выпустило рабочие чертежи и доработало МиГ-19 № 59210420 (индекс разработчика – СМ-2Д, затем – СМ-9 № 420), согласовав с заводом № 81 МАП конструкцию блоков для стрельбы ТРС. Последние были изготовлены только к 30 декабря 1956 г., хотя приказ МАП требовал их к сентябрю. Монтажные работы завершились в июне 1957 г. Помимо четырех трехствольных девятизарядных орудийных блоков модели 408/3, на самолете установили авиационный стрелковый прицел АСП-5Н, радиодальномер, а также прибор управления стрельбой. В июле-ав- густе завершилась программа заводских летных испытаний (выполнено 10 полетов). С 23 сентября начались заводские летные огневые испытания машины на полигоне ГК НИИ ВВС, закончившиеся в октябре с переходом на совместные с НИИ-1 огневые испытания.

Между тем, в некоторых документах упоминается, что история со снарядами этого калибра началась по инициативе руководства морской авиации и несколько раньше – на основании ТТЗ, утвержденного главнокомандующим ВМФ 3 марта 1954 г., дополнительного соглашения от 26 мая 1955 г. и договора между НИИ-61 МОП и ООСАТ ВМФ от 18 мая 1954 г. Тогда моряки выдали заказ на модернизацию серийного истребителя МиГ-17 в ракетоносный вариант самолета-штурмовика береговой обороны.

Заводские летные испытания реактивного вооружения провели в мае-июне 1955 г. (государственные наземные испытания ТРС-85 проходили в НИИ-61 МОП в сентябре 1955 г. и на Софринском научно-исследовательском полигоне в феврале 1956 г.). После устранения замечаний, в сентябре МиГ-17 № 1615328 с реактивной системой, боеприпасы и взрыватели поступили в распоряжение НИИ-15 ВМФ на госиспытания, проходившие с 29 сентября 1955 г. по 12 марта 1957 г. на морском полигоне НИИ ВВС в Феодосии. Столь продолжительный срок испытаний объяснялся неоднократными перерывами для доработок снаряда с целью повышения его устойчивости на траектории.

Ведущим инженером по испытаниям был назначен инженер-подполковник Ф. С. Макаренко, ведущим летчиком-испытателем – майор Ю. А. Цырулев. Разрушающее действие БЧ ТРС-85 исследовалось при стрельбе по реальным воздушным и морским целям. Огонь вели на дальностях 800-1000 м с пикирования под углом 30° при скорости носителя 650-670 км/ч залпами по два снаряда и серией залпов из 10 снарядов с интервалами 0,1 с. В качестве кораблей-мишеней использовали большой охотник Б0-55, водолазный бот ВРД-77 и разъездной катер РК-1610.

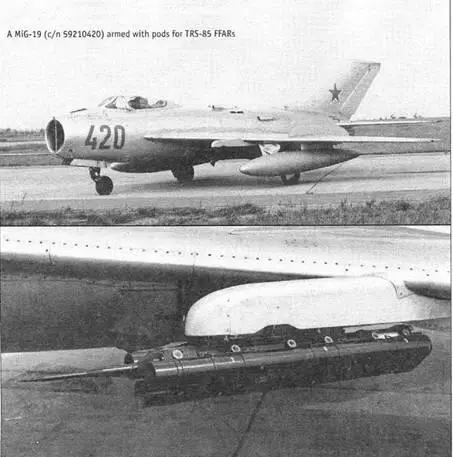

МиГ-19 № 59210420 (СМ-2Д) с блоками для стрельбы снарядами ТРС-85, разработанными по заказу ВВС
