Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

Топливная система состоит из пяти баков, емкостью 973 л каждый, размещенных под полом кабины Возможна установка двух дополнительных баков емкостью 214 и 436 л.

Шасси лыжное неубирающееся. Для передвижения вертолета по земле предусмотрена установка колес. Морской вариант HAS Mk.2 имеет трехколесное неубирающееся шасси с самоориентирующейся носовой стойкой. Для облегчения посадки вертолета на палубу и удержания его на месте используется система «Гарпун» с тросом, прикрепленным к швартовочному устройству на палубе. Вертолет снабжен автоматической системой управления и стабилизации, радиооборудованием, аварийной радиостанцией, сигнально-переговорным устройством, доплеровской навигационной системой.

Вертолет АН Mk 1 вооружен одной пушкой калибра 20 мм с боезапасом 1500 снарядов или пулеметом калибра 7,62 мм, которые устанавливаются внутри кабины На пилонах по бокам фюзеляжа могут разместиться 2 пулемета в контейнерах, 2 контейнера с 14 НУР калибра 50 мм, контейнеры УР «Аэроспасьяль» AS. 12 или УР CL 834 «Скюа». На морском варианте имеется гидроакустическая станция

Вертолет испытан в боевых действиях на Фолклендских островах (1982 г.), в составе Многонациональных сил против Ирака (1991 г.).

В 1986 г после установки новых лопастей с необычной формой концевой части (сочетание уступа с саблевидностью) на специально подготовленном вертолете «Линкс» был достигнут мировой рекорд скорости – 400 87 км/ч.

«Линкс» АН Mk 9 выполнен в варианте противотанкового. Он вооружен восемью ПТУР «Тоу», размещенными в пусковых установках, закрепленных по бортам фюзеляжа Вертолет оснащен современным прицелом и радиоэлектронным оборудованием, обеспечивающим высокую эффективность применения оружия, а также возможность действовать в любое время суток, в простых и сложных метеоусловиях

Вертолет может перевозить до 9 десантников или 3 раненых на носилках.

Экипаж, чел. 1-2 Скорость, км/ч:

максимальная 295

крейсерская 232

Статический потолок, м 3650

Дальность, км:

перегоночная 590

действия 280 Масса, кг:

максимальная взлетная 4763

пустого вертолета 2740

Максимальная боевая нагрузка, кг 940

Габариты вертолета, м:

диаметр несущего винта 12,80

длина 13,24

высота 3,59

Двигатель: ТВД Rolls-Royce gem 2, л.с 2 по 900

В1959 г. британская компания «Уэстленд» получила право использовать конструкцию вертолета Сикорский SH-3 Си Кинг как основу для разработки вертолета для собственных нужд.

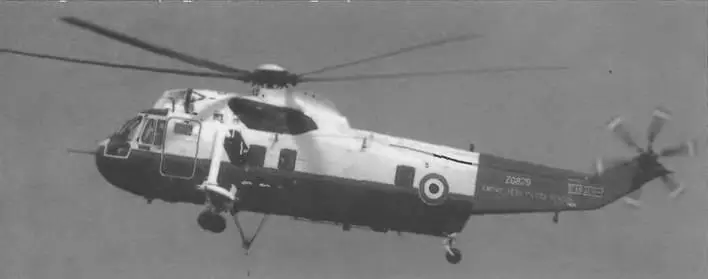

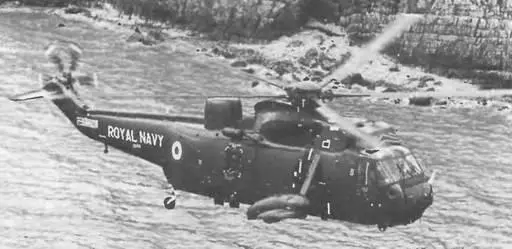

Серийный вертолет Уэстленд «Си Кинг» HAS Mk.1 строился для ВМС Великобритании.

Силовая установка вертолета состояла из двух ТВД Роллс-Ройс Гном Н.1400. Вертолет оснащен всем необходимым для ведения самостоятельных противолодочных операций. Вооружение- четыре торпеды Мк.46 или четыре глубинных бомбы Mk.11

Тактический вариант вертолета под названием «Коммандо» можно было использовать в качестве военно-транспортного (способного перевозить 28 человек), грузового, вертолета снабжения и для эвакуации раненых.

К 1993 г. было построено 326 вертолетов «Си Кинг» и «Коммандо».

Варианты и модификации.

«Си Кинг» has Mk.1 – противолодочный вариант (выпущено 56 аппаратов); в дальнейшем переоборудован в «Си Кинг» HAS Mk.2.

«Си Кинг» HAS Mk.2 – противолодочный вертолет и вертолет для поисково- спасательных операций на море; с двигателями Гном Н.1400 повышенной мощности (выпущен 21 аппарат).

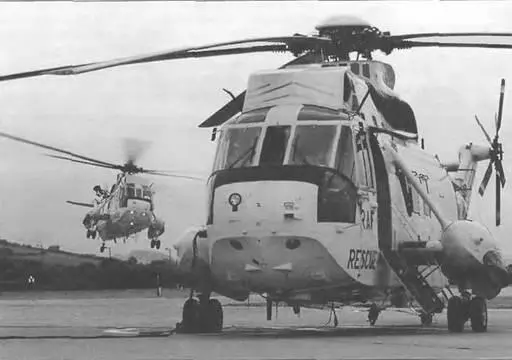

«Си Кинг» HAR Мк,3 – вертолет для поисково- спасательных операций на море; с двигателями Гном Н. 1400-1; в 1979 г. часть машин переделана в HAR Мк.ЗА путем установки нового электронного связного и навигационного оборудования.

«Си Кинг» НС Мк.4 – на базе вертолета «Коммандо» Мк.2; имеет складные лопасти винта, складную хвостовую балку вертолета «Си Кинг» и неубира- ющееся шасси вертолета «Коммандо»; двигатели Гном Н. 1400-1. Новые машины оборудованы системой оповещения о радиолокационном облучении (RWR), системой предупреждения о приближении ракет, устройствами выброса дипольных отражателей, новым навигационным оборудованием (построено 89 машин).

«Си Кинг» Мк.4Х – экспериментальный вертолет (2 экземпляра).

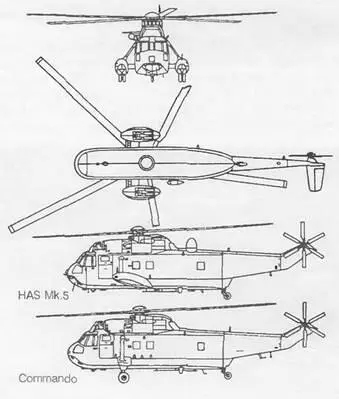

«Си Кинг» HAS Mk.5 – усовершенствованная модификация противолодочного и поисково-спасательного вертолета с двигателями Гном Н. 1400-1 и новым электронным оборудованием (30 аппаратов). (Впоследствии все вертолеты «Си Кинг» HAS Mk.2 были модифицированы подобным образом )

«Си Кинг» HAS Мк.6 – доработанный противолодочный вариант (25 аппаратов + 5 переделанных Мк.5).

«Си Кинг» Мк.41 – поисково-спасательный вертолет с двигателями Н.1400 для ВМС ФРГ.

«Си Кинг» Мк.42 – противолодочный вертолет с двигателями Н.1400 для ВМС Индии.

«Си Кинг» Мк.42А – противолодочный вертолет с двигателями Н. 1400-1 для ВМС Индии

«Си Кинг» Мк.42В – вертолет, вооруженный ракетами «Си Игл» для борьбы с надводными кораблями противника и оснащенный двигателями Н.1400-1; для ВМС Индии.

«Си Кинг» Мк.43 – по- исково-спасательный вертолет с двигателями Н 1400 для ВВС Норвегии.

«Си Кинг» Mk.43А – поисково-спасательныи вертолет с двигателями Н. 1400-1 для ВВС Норвегии

«Си Кинг» Мк.45 – противолодочный вертолет с двигателями Н 1400 для ВМС Пакистана

«Си Кинг» Мк.47 – противолодочный вертолет с двигателями Н 1400-1 для ВМС Египта

«Си Кинг» Мк.48 – поисково-спасательныи вертолет с двигателями Н 1400-1 для ВВС Бельгии

«Си Кинг» Мк.50 – многоцелевой вертолет с двигателями Н 1400-1 для ВМС Австралии

«Коммандо» Мк.1 – вертолет с двигателями Н 1400 для ВВС Египта.

«Коммандо» Мк.2 – вертолет с двигателями Н 1400-1 для ВВС Египта

«Коммандо» Мк.2А – вертолет для ВВС Катара.

«Коммандо» Мк.2В – вертолет с кабиной, переоборудованной для перевозки VIP, для ВВС Египта

«Коммандо» Мк.2С – вертолет для ВВС Катара

Экипаж, чел. 2

Крейсерская скорость, км/ч 208

Потолок, м:

статический 1400

динамический 3570

Дальность, км 1230 Масса, кг:

максимальная взлетная 9525

нормальная взлетная 6202

Габариты вертолета, м:

диаметр несущего винта 18,9

длина с вращающимися винтами 22,15

высота 4,33

Силовая установка:
