В 1987 г. вертолет ЕН 101 был выбран в качестве нового палубного вертолета ВМС Канады, которые закупили 35 экземпляров. Королевские ВВС заказали 25 транспортных вертолетов. Первый из девяти предсерийных аппаратов впервые поднялся в воздух 9 октября 1987 г.

Вертолет разработан в трех базовых вариантах, каждый из которых должен был иметь две модификации (для Великобритании и Италии).

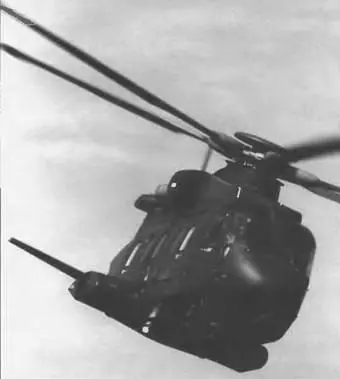

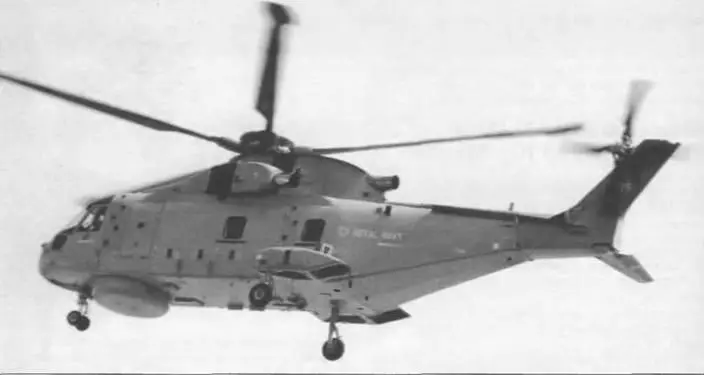

Морской палубный вертолет «Мерлин» для ПЛО. Модификации отличаются оборудованием для флотов Англии и Италии. Вертолеты могут использоваться для самостоятельных противолодочных и противокорабельных операций с палубы эсминцев при волнении 6 баллов, а также для поисково-спасательных операций, для разведки и РЭП. Максимальное время патрулирования при противолодочных операциях – 5 часов.

Многоцелевой и транспортный вертолеты рассчитаны на перевозку 30 десантников на расстояние 370 км или транспортирование в кабине военной техники массой 1500 кг, включая автомобиль-вездеход «Лендровер», для чего в хвостовой части имеется грузовой люк с опускающейся рампой. Возможно использование в санитарном варианте для перевозки 16 раненых на носилках. Перегоночная дальность с дополнительными топливными баками 850 км.

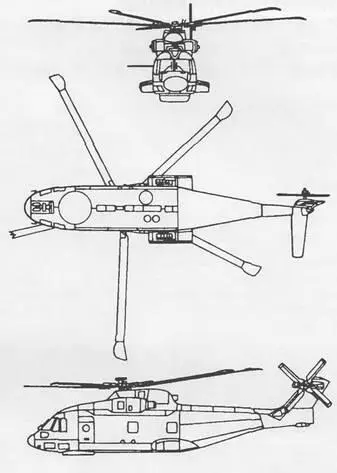

Вертолет выполнен по одновинтовой схеме, с рулевым винтом, фюзеляжем типа полумонокок и тре- хопорным убирающимся шасси. Передняя и центральная части цельнометаллические, одинаковой конструкции для всех трех вариантов. Обтекатель концевой балки и пилон рулевого винта сделаны из композиционных материалов. В многоцелевом варианте задняя часть фюзеляжа и хвостовая балка несколько изменены для установки задней грузовой рампы. В палубном варианте концевая балка складывается, откидываясь вперед и вниз, при этом правая консоль стабилизатора размещается под задней частью фюзеляжа.

Кабина экипажа оборудована для одного или двух летчиков. В противолодочном варианте в состав экипажа входят наблюдатель и оператор акустических систем; для всех членов экипажа используются кресла, рассчитанные на удар при посадке с вертикальной скоростью 10,7 м/с.

Усовершенствованное оборудование кабины экипажа предполагает широкое использование цветных индикаторов с многофункциональными клавишными панелями управления для пилотажно-навигационных задач и отображения данных. Для входа в грузовую кабину гражданского и многоцелевого вариантов предусмотрена основная дверь с левой стороны, служащая аварийным выходом. В центральной части кабины с правой стороны расположена сдвигаемая по направляющим дверь, имеющая аварийный люк. Также есть 2 аварийных выхода с каждой стороны фюзеляжа – над обтекателями главных стоек шасси. В гражданском варианте кабина рассчитана на размещение 50 пассажиров (по 4 человека в ряду) и бортпроводника. Предусмотрено помещение для буфета за кабиной экипажа, туалет и багажный отсек в задней части фюзеляжа. Попасть в багажный отсек можно через люки с каждой стороны фюзеляжа.

Оперение состоит из стабилизатора и киля, служащего пилоном рулевого винта. Стабилизатор прямой, трапециевидной формы в плане. Имеется небольшой киль под концевой частью хвостовой балки. Несущий винт пятилопастныи. В палубном варианте есть полностью автоматическая система складывания лопастей. Рулевой винт четырехлопастный. Предусмотрено применение электрической противообледе- нительной системы лопастей (для палубного варианта является стандартной) несущего и рулевого винтов, а также носка стабилизатора.

Силовая установка состоит из трех ГТД, установленных в верхней части фюзеляжа: два по обеим сторонам пилона и один за пилоном несущего винта. Вертолет может совершать взлет и полет на крейсерском режиме при двух работающих двигателях. Управление их работой обеспечивается электронной и резервной механической системами. Двигатели защищены противопожарными перегородками.

Боковые воздухозаборники, выполненные с применением кевлара, снабжены электрическими проти- вообледенительными устройствами. Вспомогательная силовая установка используется для запуска основных двигателей и привода редуктора вспомогательных агрегатов (электросистемы и гидросистемы). Топливная система включает 4 топливных бака, емкостью 1060 л каждый, размещенных под полом грузовой кабины. Предусмотрена автоматическая система регулирования расхода топлива. Рассматривается возможность применения системы заправки топливом в полете.

Электронное оборудование включает дублированную ЭВМ, которая осуществляет контроль за пилотированием, управлением и отображением данных, выполняет вычисление летных характеристик и следит за состоянием и функционированием систем военной связи, а также навигационными системами, автоматический указатель направления полета и плановый навигационный индикатор.

Вооружение и специальное оборудование в противолодочном варианте включает четыре самонаводящиеся торпеды Маркони «Стинг Рей» или другие виды вооружения, а также противолодочную систему AQS-903, радиолокатор кругового обзора в носовом обтекателе («Блю Кестрел» на английском вертолете), погружаемый гидролокатор, два автомата сбрасывания радиогидроакустических буев, процессор акустических сигналов, систему радиоэлектронной разведки, маркерные маяки и спасательную лебедку. Вариант для противокорабельной разведки и слежения во взаимодействии с фрегатом будет оснащен оборудованием для тактической разведки и загори- зонтного обнаружения целей, обнаружения и передачи на фрегат координат корабля противника и данных для наведения ракет фрегата При выполнении заданий по патрулированию определенной ограниченной зоны или слежению за надводными объектами вертолет оснащается соответствующими радиолокационными средствами. Многоцелевой вертолет при доставке снаряжения может быть снабжен грузовым тросом, рассчитанным на усилие 5445 кг, и различным вооружением.

Экипаж, чел. 3

Скорость, км/ч:

максимальная 310

крейсерская 259

Динамический потолок, м 4575

Перегоночная дальность, км 1260

Масса, кг:

максимальная взлетная 13530

пустого вертолета 9275
