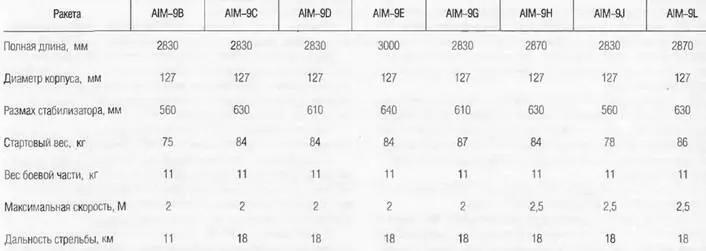

Ракета «Сайдуиндер» AIM-9L была принята на вооружение в 1976 г В 1979 г. начались летные испытания новой ракеты AIM-9M, представляющей модернизацию ракеты AIM-9L. На AIM-9M установлен новый двигатель с топливом пониженной дымности Главным же отличием является инфракрасная ГСН с замкнутой системой охлаждения, не требующей перезарядки хладагентом.

Ряд модификаций ракет «Сайдуиндер» (AIM-9C, J, L) производились по лицензии в Швеции. Так, ракеты AJM-9J имели индекс Rb. 24. Ракетами «Сайдуиндер» оснащались все шведские самолеты того времени – Сааб-35, «Дракен», «Лансен» и «Вигген».

Ракеты «Сайдуиндер» широко применялись практически во всех локальных конфликтах 60-90-х годов. Так, в ходе войны за Фолклендские острова (по английским данным) самолеты «Харриер» выпустили 27 ракет «Сайдуиндер» и сбили 16 аргентинских самолетов и вертолетов. Эти факты, видимо, завышены. Известен случай, когда истребитель «Харриер» выпустил по аргентинскому транспортному самолету С-130 две ракеты «Сайдуиндер», одна из которых прошла мимо, а вторая лишь повредила крыло. После этого английский летчик подлетел к С-130 и в упор из пушки всадил в фюзеляж 240 снарядов.

В 1973 г. на вооружение ВВС и ВМФ США была принята ракета большой дальности «Феникс» AIM-54A. Она создана с учетом проектирования ракеты «Фолкон» AIM-47A.

Система наведения AIM-54A комбинированная Она состоит из полуактивной радиолокационной импульсно- доплеровской системы, работающей по отраженным от цели сигналам самолетной РЛС на начальном и среднем участках траектории, и активной радиолокационной им- пульсно-доплеровской системы самонаведения, включающейся в работу на удалении ракеты от цели на расстояние около 16 км.

Ракета AIM-54A имеет обычную самолетную аэродинамическую схему. Длина ракеты – 3,95 м, калибр 380 мм, размах крыла 915 мм. Боевая часть стержневая весом 60 кг с радиовзрывателем.

Поверхность ракеты покрыта теплоизоляционным материалом для предотвращения кинетического нагрева конструкции свыше 200 °С. Носовая часть выполнена из керамики.

Ракета AIM-54A оснащена твердотопливным двигателем МК60 мод. 0, который работает в двух режимах тяги. Он расположен так, что при выгорании топлива центровка ракеты не нарушается. Вес двигателя с топливом 199 кг, длина 1780 мм.

Носителями ракет «Феникс» были F-111 (2 ракеты в отсеке вооружения и 4 на подкрыльевых пилонах), F-14 «Томкэт» и др. Истребитель F-14A может нести шесть «Фениксов». Его бортовая система управления оружием способна следить за 24 целями и одновременно наводить все 6 ракет на различные цели.

В 1978 г. начались работы по модернизации ракеты «Феникс» AIM-54A. Новая модель получила индекс AIM-54C. Основные бтличия новой ракеты кроются в системе самонаведения. AIM-54C оснащена командно- инерционной и активной радиолокационной системой наведения. Командно-инерциальная система наведения включает в себя компьютер, выполняющий также роль автопилота, и бескарданную гиростабилизированную платформу и позволяет осуществлять наведение ракеты по более сложным и оптимальным траекториям, повышать эффективность ее борьбы с высотными и энергично маневрирующими целями, а также увеличивать точность вывода ракеты на конечный участок полета, на котором она переходит в режим самонаведения. Кроме того, цифровая командно-инерциальная система наведения обеспечивает повышение примерно в два раза надежности бортовой аппаратуры, а наличие средств встроенного автоматизированного контроля дает возможность производить ее проверку независимо от системы управления оружием самолета-носителя F-14 «Томкэт».

Ракета «Феникс» AIM-54

На конечном участке полета AIM-54C включается активная радиолокационная система управления.

Ракета AIM-54C принята на вооружение в 1981 г. Ею могут оснащаться все самолеты-носители ракеты AIM-54A.

Проектирование ракеты AIM-120A велось с конца 1979 г. Первоначально она имела обозначение AMRAAM.

Разработчики стремились создать ракету с автономной системой наведения, способную эффективно бороться как с высотными энергично маневрирующими целями, так и с низколетящими целями при наличии интенсивных помех.

Ракета AIM-120A выполнена по нормальной аэродинамической схеме и состоит из трех отсеков головного, боевой части и хвостового Она имеет крестообразное крыло небольшой площади, обеспечивающее достаточно хорошую маневренность при невысоких скоростях полета и крестообразные рули в хвостовой части. В головном отсеке сосредоточена основная часть аппаратуры автономного наведения, которое осуществляется с помощью комбинированной системы – командно-инерциальной на начальном и среднем участках траектории полета и активной радиолокационной на конечном.

Активная радиолокационная ГСН обеспечивает полностью автономное наведение ракеты после надежного захвата цели.

Антенна радиолокационной аппаратуры размещается под радиопрозрачным обтекателем (длина 530 мм, диаметр у основания 178 мм), изготовленным из керамики, армированной стекловолокном.

Типовая траектория наведения ракеты делится на три участка командно-инерциальный, автономный инерци- альный и активный радиолокационный Обнаружение целей производится с помощью бортовой РЛС системы управления оружием самолета-носителя Например, на истребителе F-18 «Хорнет» станция AN/APG-65 может выделять по таким характеристикам, как дальность и скорость сближения, 10 наиболее важных целей и непрерывно их сопровождать при сканировании (на индикаторе в кабине самолета отображаются 8 из них). После выбора цели летчиком ее координаты автоматически вводятся в инерциальную платформу ракеты После пуска ракеты в случае, если она не маневрирует, ее наведение производится с помощью инерциальной системы, а затем начинает работать активная радиолокационная.

Когда цель совершает маневры, производится коррекция ее координат. Для этого осуществляется передача соответствующих команд коррекции через боковые лепестки антенны РЛС самолета-носителя. Подобное командно-инерциальное наведение возможно одновременно для восьми ракет AIM-120A при их пуске по разным целям. При этом на самолетном индикаторе отображается величина оставшегося времени полета каждой ракеты до момента включения ее активной радиолокационной аппаратуры, что позволяет летчику вовремя прекращать передачу команд коррекции на ракеты, перешедшие в режим самонаведения. Такая остановка передачи команд коррекции может производиться также в случае прекращения маневрирования цели, когда ракета способна наводиться с помощью своей инерциальной аппаратуры до момента перехода на самонаведение. Подобный способ наведения применяется лишь при отсутствии радиотехнических помех.
