Диаметр корпуса, мм 380

Размах крыла, мм 900

Размах рулей, мм 1180

Вес стартовый, кг 490

Вес боевой части, кг 47

Тип боевой части осколочно-фугасная

Дальность пуска максимальная, км 120

Высота поражаемых целей

максимальная, км от 0,05 до 28

Ракета Р-60 разработана в ГосМКБ «Вымпел». Это была первая и последняя отечественная ракета «ближнего боя».

Ракета Р-60 имела аэродинамическую схему «утка» с дестабилизатором Крыло ракеты снабжено роллеронами. Длина ракеты 2100 мм, диаметр корпуса 120 мм, размах крыла 390 мм. Стартовый вес ракеты 45 кг. Вес боевой части 3,5 кг.

Боевая часть снабжена неконтактным взрывателем – радиолокационным, оптическим или комбинированным. Ракета оснащена инфракрасной головкой самонаведения.

Дальность стрельбы на большой высоте от 0,5 до 10 км, на малой высоте 0,3- 1,5 км.

Ракета Р-60 была принята на вооружение в 1974 г. и могла использоваться практически всеми типами истребителей, включая МиГ-21, МиГ-23М, МиГ-25ПД, МиГ-29, МиГ-29С, МиГ-31, Су-24М, Су-25Т и Як-38.

Ракета Р-60 имеет модификации Р-60М и Р-60МК, принятые на вооружение в конце 1970-х гг.

Во второй половине 1980-х гг. в войсковых мастерских держателями Р-60 были дооборудованы вертолеты Ми-8В.

Разработка ракеты Р-23 с радиолокационной головкой самонаведения РГС-23 началась в ГосМКБ «Вымпел» в середине 1960-х гг Главный конструктор ракет В А. Пустовойтов

Уже в процессе работы над Р-23 в Москву доставили ее аналог – ракету AIM-7E «Спэрроу» со сбитого истребителя F-4, упавшего в море близ Хайфона На AIM-7E уже была тогда работоспособная радиолокационная головка самонаведения непрерывного излучения, работающая на фоне земли А у нашего аналога РГС-23, как выразился один специалист, в этом плане «и конь не валялся».

В связи с этим 13 ноября 1967 г. вышло Постановление Совмина СССР 1046-38 о начале работ над ракетой Р-25, представлявшей собой копию AIM-7E. Ракета предназначалась для вооружения истребителя МиГ-23. Главным конструктором Р-25 был назначен А.Л. Лялин. Головку самонаведения для Р-25 делали в КБ «Кулон». Боевая часть ракеты Р-25 стержневая.

Между тем сторонники Р-23 потребовали продолжения работ над отечественной ракетой. Одним из решающих доводов стало использование в РГС-23 более прогрессивного моноимпульсного метода отработки радиолокационного сигнала в отличие от метода конического сканирования в радиолокационной головке самонаведения AIM-7E. Кстати, в позднейшей модификации ракеты AIM-7M американцы тоже перешли на моноимпульсный метод.

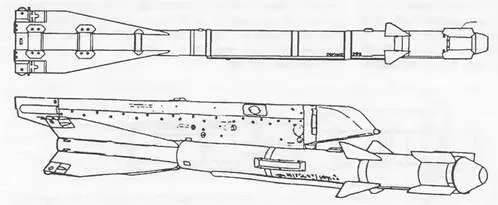

Ракета Р-60

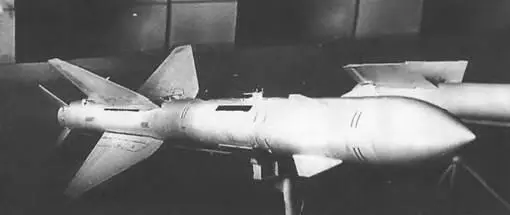

Ракета Р-23Р

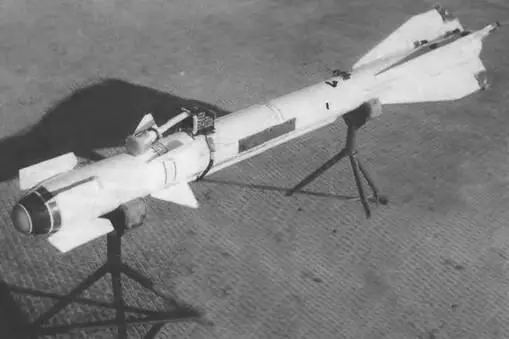

Ракета Р-23Р

В 1973 г был принят на вооружение фронтовой истребитель-перехватчик МиГ-23М, оснащенный бортовой РЛС «Сапфир-23П» и ракетами Р-23 (К-23).

Параллельная разработка ракеты Р-25 завершилась изготовлением нескольких опытных образцов и была прекращена в начале летных испытании из-за отставания по срокам и характеристикам от Р-23.

Ракета Р-23 в течение десяти лет сохраняла превосходство над зарубежными аналогами по уровню эффективности в сложной информационной обстановке, помехозащищенности ото всех типов известных помех и в условиях отражений от подстилающей поверхности при атаке низколетящей цели. Только в 1982 г. американская ракета AIM-7M с доплеровскои моноимпульсной головкой самонаведения достигла уровня Р-23.

Аэродинамическая схема ракеты Р-23 нормальная с дестабилизатором. Длина ракеты 4 46 м диаметр корпуса 200 мм, размах крыла 1,0 м Стартовый вес ракеты 223 кг. Вес боевой части 25 кг. Дальность стрельбы 25-35 км.

Ракета Р-23 могла поражать цели на высотах от 40 м до 25 км

Кроме ракеты Р-23Р с радиолокационной головкой самонаведения, была создана модификация ракеты Р-23Т с инфракрасной головкой самонаведения Она имела несколько меньший вес – 217 кг и длину 4,18 м.

Ракеты Р-23Р и Р-23Т состояли на вооружении самолетов МиГ-23М, МиГ-23МР, МиГ-23МЛ и МиГ-23МЛД.

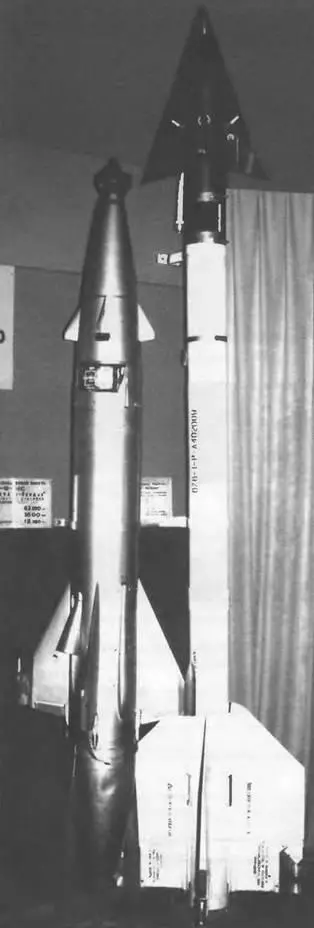

Ракеты РС-2УС (слева) и К-13М (справа)

В 1956 г. в ходе воздушного боя над Тайваньским проливом американские самолеты F-105 выпустили по китайским МиГам несколько ракет «Сайдуиндер» AIM-9B, которые упали на китайской территории. Китайцы отправили ракеты в Москву, где их старательно изучили в ОКБ- 134 и НИИ-2.

В 1957 г. было принято решение скопировать «Сайдуиндер» под индексом Р-13. Саму ракету Р-13 делали в ОКБ-134 под руководством И.И Торопова, а инфракрасные головки самонаведения создавали на конкурсной основе ИГС-59 в НИИ-10 и ТГС-13К в ЦКБ «Геофизика». Конкурс выиграло ЦКБ «Геофизика».

В 1961 г. началось серийное производство Р-13, а в 1962 г. эта ракета под индексом Р-ЗС с ТГС-13К была принята на вооружение истребителей МиГ-21Ф-13 и МиГ-21ПФ.

Ракета Р-ЗС была создана по аэродинамической схеме «утка». Крыло ракеты оснащено роллеронами. Длина ракеты 2840 мм, диаметр корпуса 127 мм, размах крыла 528 мм. Стартовый вес ракеты 75,3 кг. Вес боевой части 11,3 кг.

Дальность стрельбы ракеты на большой высоте от 1 2 до 7 км, на малой высоте 0,7-2 км

В середине 1960-х гг. на вооружение истребителей МиГ-21МБ и МиГ-21 бис поступила модификация Р-13 с радиолокационной головкой самонаведения, получившая индекс Р-ЗР.

Ракета Р-3Р имела несколько большую длину (3417 мм) и вес (83,5 кг). Максимальная дальность стрельбы – до 10 км.

Как и большинство других, ракеты типа Р-13 в различных документах имели кучу других индексов. Так, Р-ЗС еще называлась К-13 и изделие 310, а Р-ЗР – К- 13Р и изделие 320.

Ракета Р-13М

Проектирование первой ракеты «Спэрроу» («Воробей») AAM-N-2 началось в 1946 г. Летные испытания проходили в 1948-1950 гг. Иа вооружение ракета была принята в 1955 г

Наведение ракеты на цель осуществлялось по лучу радиолокатора, с помощью которого пилот самолета-носителя отыскивал цель и следил за ней.

Точность системы наведения по радиолучу снижалась по мере приближения ракеты к цели, так как ширина луча увеличивалась.
