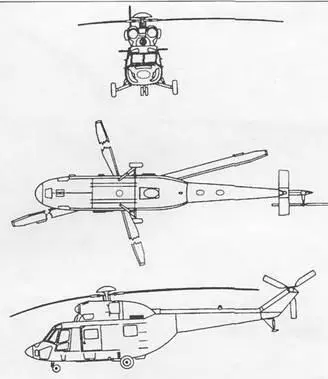

Несущий винт четырехлопастный. Лопасти прямоугольной формы в плане, с сужающимися комлевыми частями и законцовками, изготовлены из стеклопластика и имеют электрическую противообледенитель- ную систему. Рулевой винт трехлопастный, с лопастями прямоугольной формы, изготовленными из стеклопластика и снабженными электрической противо- обледенительной системой.

Силовая установка состоит из двух турбовальных газотурбинных двигателей со свободной турбиной. Чрезвычайная мощность, развиваемая в течение 2,5 мин, обеспечивает продолжение полета в случае выхода из строя одного двигателя. Двигатели установлены сверху фюзеляжа и имеют отдельные обтекатели. Топливная система, состоящая из четырех топливных баков общей емкостью 1750 л, расположенных под полом кабины, обеспечивает независимое питание каждого двигателя. Для перегоночных полетов в кабине размещается дополнительный топливный бак емкостью 1100 л.

Оборудование обеспечивает выполнение полетов днем и ночью в сложных метеорологических условиях Дополнительно может устанавливаться метеорадиолокатор, система кондиционирования и кислородное оборудование, а также система заполнения топливных баков нейтральным газом.

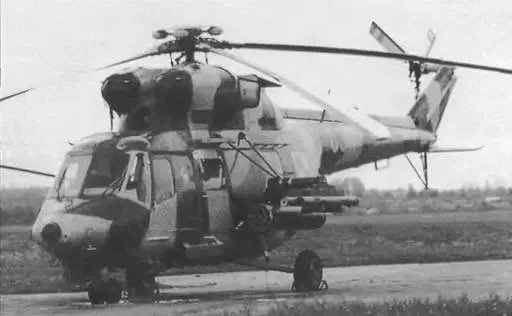

Вооружение боевого вертолета W-3A «Сокол» состоит из двуствольной пушки ГШ-23 калибра 23 мм (в гондоле под левым бортом в передней части фюзеляжа), четырех ПТУР АТ-6 «Спираль» и двух блоков по двенадцать НАР калибра 80 мм на пилонах по бокам фюзеляжа

Часть вертолетов поставлялась за рубеж, из них 20 – в СССР в 1990 г., 12 – в другие страны.

Экипаж, чел. 2

Скорость, км/ч:

максимальная 255

крейсерская 220

Потолок, м:

статический 2100

динамический 5100

Дальность полета, км:

перегоночная 1160

действия 715

Масса, кг:

максимальная взлетная 6400

нормальная взлетная 6100

пустого вертолета 3300

Максимальная полезная нагрузка, кг 2110

Габариты вертолета, м:

диаметр несущего винта 15,7

длина 14,21

высота 4,1

Двигатель:

ТВД wsk-p.z.l. Rzeszow TWD-10W, л.с. 2 по 888

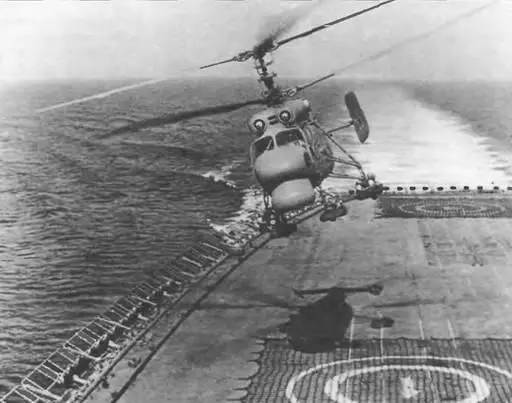

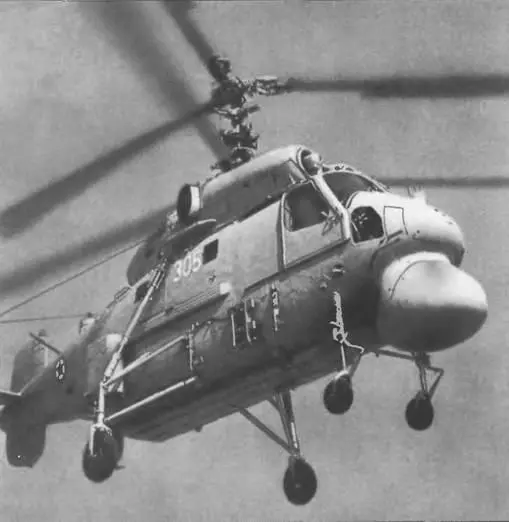

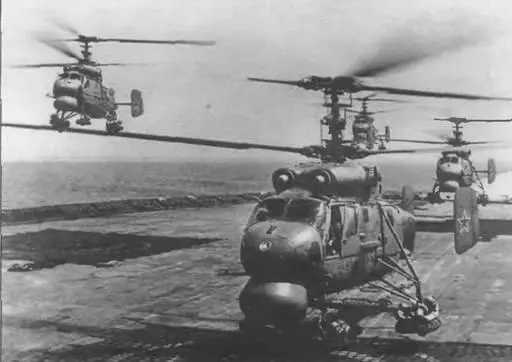

Ка-25ПЛО (код НАТО – «Hormone-А») – первый боевой палубный вертолет России, предназначенный для обнаружения подводных лодок и уничтожения их в подводном положении на глубине до 500 м.

Проектирование вертолета в ОКБ им. Н.И. Камова началось в 1958 г. Первый полет опытной машины состоялся в конце 1960 г. Ка-25 стал базовым при создании ряда модификации для решения многих задач в интересах ВМФ.

Ка-25Ц – корабельный вертолет, созданный для обеспечения целеуказания корабельному и береговому ракетному комплексу. На нем установлена мощная РЛС с ретранслятором данных обзора водной поверхности на корабельный и береговой пункты управления огнем. Вертолет имеет убирающееся шасси.

Ка-25ДИВ – вертолет для слежения за баллистическими ракетами на конечном участке полета. Построены 2 экземпляра, которые использовались Тихоокеанским флотом во время испытаний баллистических ракет.

Ка-25БТ – вертолет-буксировщик трала. Высокие качества Ка-25БТ были продемонстрированы при разминировании Суэцкого канала в 1974 г.

Ка-25К – вертолет-летающий кран. Имеет подвесную кабину оператора. Может перевозить на внешней подвеске грузы массой до 2000 кг.

Ка-25ПС – вертолет для поисково-спасательных работ. Оснащен лебедкой грузоподъемностью 250 кг Применялся для поиска приводнившихся космических аппаратов.

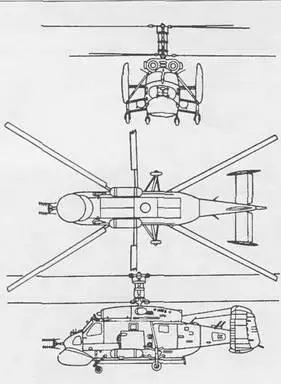

Вертолет Ка-25 имеет двухвинтовую соосную схему и устройство складывания лопастей несущих винтов. Размеры главной кабины 3,95x1,5x1,25 м. В ней размещается противолодочное оборудование и место оператора. Отсек вооружения находится под фюзеляжем На хвостовой балке установлен стабилизатор с рулями высоты и трехкилевое вертикальное оперение. Соосные несущие винты имеют по 3 цельнометаллические лопасти с электрической про- тивообледенительной системой. На вертолете установлена противообледенительная электротепловая система обогрева воздухозаборников двигателей.

Шасси неубирающееся пирамидально-параллелограммного типа, что обеспечивает взлет-посадку на качающуюся палубу корабля Носовые опоры имеют самоориентирующиеся колеса Большинство вертолетов Ка-25 снабжены пневматическими баллонетами на каждой из четырех посадочных опор, обеспечивающими необходимую плавучесть и автоматически надувающимися при аварийной посадке на воду.

На вертолете установлены 2 газотурбинных двигателя ГТД-ЗФ мощностью по 662 кВт/900 л с. каждый. На машинах последнего выпуска стояли ГТД-ЗМ (2x728 кВт/990 л.с.).

Создано несколько поисково-ударных комплексов оборудования и вооружения Противолодочное оборудование включает РЛС, опускаемую гидроакустическую станцию, размещенную в задней части основной кабины, и гидроакустические буи. Установлены комплексы прицельного, пилотажно-навигационного оборудования. Имеется автопилот, радиокомпас, система автоматической стабилизации вертолета и оборотов несущих винтов в полете. Могут оснащаться маркерами и радиомаяками для фиксации места нахождения обнаруженной подводной лодки и выхода на нее для атаки.

На вооружении вертолета могут состоять противолодочные самонаводящиеся торпеды АТ-1, глубинные бомбы и другие средства поражения подводных лодок.

Находится на вооружении ВМФ России и вооруженных сил ряда зарубежных стран.

Экипаж, чел. 2

Скорость, км/ч:

максимальная 220

крейсерская 180

Потолок практический, м 3500

Дальность, км:

с нормальным запасом топлива 450

с внешними топливными баками 650

действия 200 Масса, кг:

максимальная взлетная 7200

пустого вертолета 4765

Габариты вертолета, м:

диаметр несущего винта 15,74

длина 9,75

высота до втулки верхнего винта 5,37
