Энергетическая установка торпеды электрическая. Торпеда двухрежимная: поиск производится на скорости 38 узлов (70,3 км/ч), при атаке скорость увеличивается до 50 узлов (92,5 км/ч), дальность хода – 10 км. Боевой заряд направленного действия весом 60 кг.

В 1991 г. начата совместная с итальянскими специалистами разработка торпеды «Импакт» с использованием части узлов от торпеды «Мурена».

Торпеды шведского производства ТР42 изначально разрабатывались с учётом их применения в мелководных районах моря. При весе 250-300 кг длина торпеды составляет 2440-2850 мм, калибр – 400 мм, дальность хода – 10 км, скорость в режиме атаки – 25 узлов (46,25 км/ч).

Специально для вертолётов разработаны торпеды ТР43 мод. 422 и 423. Они имеют улучшенные весогабаритные характеристики и с малых высот применяются без парашюта. При управлении торпедой с вертолёта на неё поступают команды наведения. В случае обрыва провода система самонаведения торпеды самостоятельно производит поиск цели.

В настоящее время развитие авиационных противолодочных торпед ведется по двум направлениям: модернизация существующих и разработка новых образцов, удовлетворяющих повышенным требованиям.

Модернизация направлена на увеличение глубины хода и скорости торпед, обеспечение применения в мелководных районах, повышение помехозащищённости и точности наведения на цель.

Всё это достигается за счёт использования новых конструкционных материалов с высокой удельной плотностью, малогабаритных бортовых ЦВМ с высоким быстродействием, многорежимных гидроакустических головок самонаведения, боевых частей с зарядом ВВ направленного действия, в том числе с пластиковым ВВ, высокоэффективных малогабаритных энергосиловых установок (в том числе замкнутого типа).

Авиационные противолодочные силы и средства в нашей стране создавались очень медленно и с большим трудом. По-видимому, объяснение следует искать в том, что руководство флота не очень объективно оценивало результаты Второй мировой войны и действительный вклад, который внесли в дело окончательного разгрома фашизма различные рода вооруженных сил. Поэтому после окончания войны основное внимание в программах развития флота было уделено созданию «нового флота» по устаревшим концепциям.

Если бы в кораблестроительной программе уделили должное внимание её авиационной составляющей, а меньшее – неуклюжим «мастодонтам», то это инициировало бы ускоренную разработку самолётов и вертолётов, а также соответствующих средств, в том числе и противолодочных. Однако этого не произошло, и создание авиационных средств обнаружения подводных лодок (ПЛ) шло хаотично и с большим отставанием от мирового уровня.

В отличие от других стран, развитие противолодочных вертолётов в нашей стране началось с базовых вертолётов, и только через 10 лет появились корабельные вертолёты.

Бесполезно искать в этом глубокий смысл – все обстоит достаточно просто. Первыми в нашей стране появились одновинтовые вертолёты Ми-4, которые не были пригодны для корабельного базирования как из-за своих габаритов, так и склонности при приземлении с левым креном заваливаться на ту же сторону.

По этой причине и еще по ряду других, не поддающихся логическому обоснованию, внимание акцентировалось на имевших меньшие габариты вертолётах соосной схемы. Корабли, обеспечивающие базирование и эксплуатацию вертолётов, также появились только в конце 60-х годов.

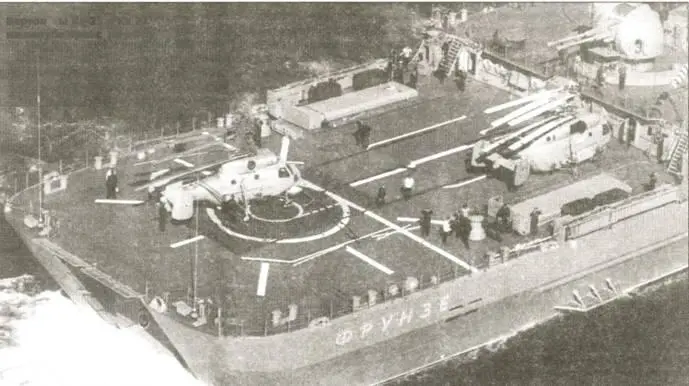

Вертолеты Ка-25 и Ка-27 на палубе крейсера «Фрунзе»

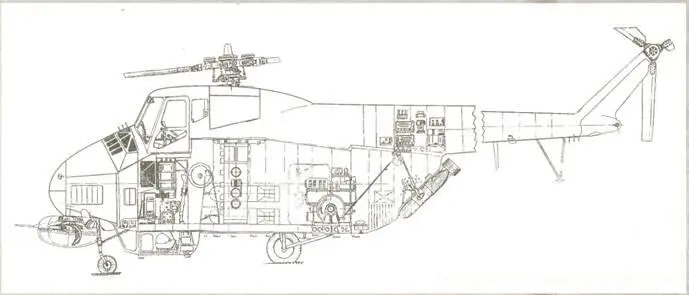

Компоновочная схема вертолета Ми-4М

Разработка вертолёта Ми-4 началась в 1951 г., а уже в следующем году его приняли на вооружение.

Первые вертолёты Ми-4, поступившие в авиацию флотов, выпускались в транспортно-боевом варианте, что позволяло использовать их для многочисленных внутрифлотских перевозок и спасательных работ, преимущественно не связанных с деятельностью флота, включая также обеспечение рыбалок руководителей и охоту.

Авиация ЧФ получила первые два вертолёта Ми-4 в августе 1954 г., а через два месяца капитаны Воронин и Баглаев приняли участие в учениях флота. В этот период вертолёты демонстрировали как диковинку.

В авиацию СФ вертолёты Ми-4 поступили 12 декабря 1954 г. Они вошли в состав вновь сформированной 2053-й отдельной эскадрильи вертолётов на аэродроме Шонгуй Мурманской области. К концу года в её составе числилось девять транспортно-бо- евых вертолётов, выполнявших задачи поисково-спасательных.

Авиация ТОФ получила вертолеты Ми-4 в 1954 г. Их включили в состав сформированной в следующем году 505-й отдельной вертолётной эскадрильи с базированием на аэродроме Седанка близ Владивостока.

В июне 1955 г. первые вертолёты Ми-4 поступили во вновь сформированную 509-ю отдельную вертолётную эскадрилью авиации БФ на аэродроме Коса.

Из приведенного следует, что к началу 1955 г. противолодочных вертолётов у морской авиации не было, а первые средства поиска ПЛ только еще отрабатывались.

По аэродинамической схеме Ми-4 – это одновинтовой вертолёт с рулевым винтом, размещенным на хвостовой балке. Несущий винт вертолёта четырехлопастный, на первых образцах смешанной конструкции с ресурсом лопастей 150 ч, и только после проведения комплекса конструктивно-технологических мер (а также ряда катастроф) ресурс удалось увеличить в шесть раз. Вертолёты последних серий комплектовались винтами с металлическими лопастями и системой контроля за их состоянием на земле.

В состав силовой установки вертолёта входил поршневой двигатель АШ-82В (двухрядная восемнадцатицилиндровая звезда) мощностью 1870 л.с. с принудительным воздушным охлаждением. Двигатель расположен наклонно относительно носовой части вертолёта под кабиной лётчиков. Для уменьшения оборотов двигателя и передачи крутящего момента на винт использовался главный редуктор, от которого с помощью трансмиссии через два редуктора приводился во вращение рулевой винт.

Управление вертолётом двойное и осуществлялось с помощью автомата перекоса, рулевого винта и объединенной системы шаг-газ. В систему управления включены необратимые и обратимые гидроусилители. Необходимость гидроусилителей вызвана тем, что для изменения общего шага несущего винта, наклона конуса его вращения требуются усилия в несколько сотен килограммов.
