Исследования показали, что тяговое усилие, развиваемое вертолётом, достигало 2000 кгс. Оптимальное тяговое усилие при буксировке БШЗ не превышало 1000-1200 кгс, при часовом расходе – 450 кг (километровый 45 кг).

По результатам испытаний было признано целесообразным использовать вертолёт Ка-25 преимущественно для буксировки шнуроукладчика проекта 103 и шнуровых зарядов.

Приказом Министра обороны СССР от 15 декабря 1975 г. № 0223 вертолёт Ка-25БШЗ принят на вооружение. Это не исключало возможность применения его для буксировки тралов. Для подвески универсальных тральных вех (две на наружной подвеске, две в грузовом отсеке) установили держатели КД2-325.

Соответственно, продолжительность решения задачи вертолётом Ка-25БШЗ на удалении от аэродрома 50 км при буксировке принятого от корабля БШЗ на расстояние б км 1 ч 40 мин. Полёт выполняется на высоте 25-40 м.

Вторым вертолётом, который приспособили для решения противоминных задач, был транспортный Ми-8, получивший обозначение Ми-8БТ. В состав его оборудования вошла ферма с тросорубом и роликами под трос.

Взлётный вес вертолёта для буксировочного полёта с запасом топлива 1420 кг и экипажем из трёх человек не превышал 8800 кг. По решению главного конструктора вес перед тралением ограничивался 8750 кг.

Результаты испытаний показали, что оптимальное тяговое усилие при транспортировке тралов составляет 1800-1900 кгс., высота полёта – 20-40 м.

Представляют интерес данные, полученные на испытаниях: время разворота вертолёта Ми-8БТ на 180 град, с тралом ГКТ-3 достигает 250-270 с, с ВНТ-1 – 110-120 с. Продолжительность «стандартного» разворота системы «вертолёт-трал» для повторного выхода на тральный галс с обратным курсом занимает от 3 до б мин.

На вертолёте предусмотрена дистанционная электрическая и ручная механическая отцепка трала.

Для подвески тральных вех УТВ используются специальные замки, установленные по бортам фюзеляжа вертолёта.

Вертолет-тральщик Ми-14

Основным противоминным вертолётом в конце 70-х годов стал Ми-14БТ, разработанный на базе вертолёта Ми-14ПЛ.

Вертолёт используется для буксировки контактных и неконтактных тралов, шнуро- укладчика проекта 103, БШЗ и постановки тральных вех УТВ.

Буксировочное устройство состоит из силовой фермы, лебёдки ЛПГ-2, систем индикации и сигнализации о положении троса. Управление сцепным устройством, выпуск и уборка фермы производится с помощью гидравлической системы.

Для управления уложенными на грунт БШЗ используется радиостанция Р-802, шифратор и пульт управления. Кабель питания неакустических тралов подсоединяется к штепсельному разъёму на ферме вручную, при сбросе – рассоединяется автоматически.

Произведены изменения и в пилотажно- навигационном оборудовании, вместо системы САУ-14 установлен новый автопилот (АП-34Б) и радиовысотомер, обеспечивающий более точное определение малой высоты.

Ми-14БТ обеспечивает буксировку вертолётных контактных тралов ГКТ-ЗВ и ВКТ-2, неконтактных тралов СЭМТ-1 с БАТ-2, шнуроукладчика проекта 103, БШЗ. Его вооружение рассчитано на подвеску 12 универсальных вех УТВ, четырёх буёв РГБ- Н-СТ и восьми ШЗ в габаритах ФАБ-100.

При отсутствии трала и сбрасываемых средств вертолёт может использоваться в качестве поисково-спасательного.

Нормальный взлётный вес вертолёта составляет 13 000 кг, однако при буксировке тралов, как и в случае с Ми-8БТ, имеется ограничение- 12 000 кг.

Продолжительность буксировочного полёта с различными средствами на удалении 100 км – до 2 ч 40 мин.

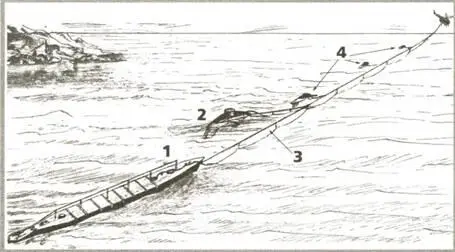

Буксировка тралов СЭМТ-1 и БАТ-2:

1 – трал СЭМТ-1; 2 – трал БАТ-2; 3 – буксир- но-фидерное устройство; 4 – поддерживающие буи

В течение нескольких лет для вертолётов было разработано несколько типов контактных и неконтактных тралов.

Вертолётные контактные тралы ВКТ-1, ВКТ-2 и ГКТ-ЗВ предназначены для подсече- ния (перебивания) тросовых и цепных минрепов (буйрепов) якорных контактных и неконтактных мин. Следует отметить, что тралы именуются вертолётными только по той причине, что буксируются вертолётами, а в район они доставляются тральщиками, поскольку их веса и габариты исключают возможность размещения в грузовых кабинах вертолётов.

Вначале вертолётами использовался контактный трал МТ-3, но уже в 1958 г. разработан, а в 1961 г. принят на снабжение вертолётный разноглубинный контактный двухсторонний подсекающий трал ВКТ-1, снабжённый резаками и патронами ПМТ-М. Система обозначения места под- сечения мины состоит из сигнального буя, отсоединяющегося в момент затраливания. Момент затраливания определяется также по отклонению стрелки электрического динамометра в кабине вертолёта.

Ширина захвата трала при скорости буксировки 15-25 км/ч составляет 90 м, заглубление троса до – 30 м, натяжение – от 1000 до 4000 кгс.

Конструкция трала обеспечивает передачу и приём коренных концов буксиров с корабля, имеющего ход 5 узлов (9,2 км/ч) на вертолёт и обратно.

Контактный двухсторонний трал ВКТ-2 (может применяться и в одностороннем варианте), принят на снабжение в 1977 г., буксируется одним вертолётом. Ширина захвата односторонним тралом – 50 м, двухсторонним – 90 м. Скорость буксировки одностороннего трала – 50, двухстороннего – 35 км/ч. Тяговое усилие при буксировке со скоростью 35 км/ч составляет 1500 кгс.

Глубоководный контактный двухсторонний трал ГКТ-ЗВ принят на снабжение в 1970 г. Буксируется одним вертолётом. Ширина захвата трала при скорости траления 18 км/ч – 130 м, наименьшая глубина применения трала 7, максимальная – 60 м. Тяговое усилие при буксировке достигает 2700 кгс.

Неконтактные тралы предназначены для разведывательного траления и разрежения минных заграждений путём уничтожения высокочувствительных магнитных, индукционных, акустических, комбинированных магнитно-акустических и индукционно-акустических мин.

Применявшийся тральщиками соленоидный электромагнитный трал СЭМТ-1 в 1958- 1959 гг. модернизировали для применения вертолётами. Обычно он используется комплексно с акустическим тралом АТ-2 и применяется в районах с небольшими глубинами. Ширина полосы траления в районе с глубинами 20 м составляет 20-25 м. Отстояние трала – 290 м, высота полёта при тралении – 30-40 м., тяговое усилие при буксировке достигает 1300 кгс.

Вес комплекта забортной части – 18 т.

В 1975 г. поступил на снабжение трал ВНТ, через шесть лет ВНТ-1, затем ВНТ-2. Они предназначены для траления высокочувствительных магнитно-акустических и индукционно-акустических мин вертолётами Ми-8БТ и Ми-14БТ в районах с глубинами до 60 м.

Активная часть вертолётного электромагнитного трала ВНТ-2 и акустический излучатель кавитационного или гидродинамического типа размещаются на буксируемом катере, снабжённом подводными крыльями. Питание трала автономное, от турбогенератора типа АИ-8. Ширина полосы траления в среднем достигает 100 м.
