Кроме посадочного «Т», в стороне на краю площадки надо, в то время как летчик будет кружиться над площадкой, зажечь костер, подбавив в него травы, чтобы было больше дыма для показания летчику силы ветра.

Самолет садится всегда против ветра, поэтому определив направление ветра и положив посадочное «Т», надо на этом направлении показать самолету размеры посадочной площадки, для чего на крой, пригодной для касония колесами самолета площадку, надо положить полотнища поперек направления ветра, то же сделать и на другом конце.

Если почему либо явилась необходимость запретить посадку самолета, то из двух полотнищ посадочного «Т» склодывоют «КРЕСТ», что обозначает запрещение самолету садится – тогда он садится не будет.

Нач. Воен. Возд. Сил

Сев. Кав. Воен. Окр. Военлет /Петрожицкий/

Начальник Штаба

Летнаб /Космо-Демьянский/

СЛУЖЕБНЫЕ СИГНАЛЫ, ВЫКЛАДЫВАЮТСЯ НА ФОНЕ КРАСНОГО ОРИЕНТИРОВОЧНОГО ПОЛОТНА

МиГ-23БН поздних серий на заводском аэродноме в Луховицах

В. Марковский И. Приходченко

Продолжение. Начало в № 9,10

В 1971-1972 годах на базе МиГ- 23Б разрабатывался, но не был реализован проект фронтового разведчика МиГ-23Р с аэрофотоаппаратами в носовой части фюзеляжа. В закабинном отсеке планировалось размещать сменное разведывательное оборудование – станции радиотехнической, тепловой или телевизионной разведки.

Еще до окончания испытаний МиГ- 23Б началась подготовка к серийному производству. Его наладили на Московском заводе "Знамя Труда", где строили истребители МиГ-23.

Предприятие, основанное в 1893 году акционерным обществом "Дукс", занималось авиационной продукцией еще до революции, в советское время существовало как Государственный авиазавод №1 (ГАЗ №1), затем завод №1, завод №30 и, после проведенного в 1965 году переименования большинства объектов оборонной промышленности, получило название Московский Машиностроительный Завод (ММЗ) "Знамя Труда". Самолеты ОКБ Микояна завод строил с 1962 года, когда на нем наладили выпуск истребителей МиГ-21Ф, а затем и его модификаций, в том числе экспортных и "спарок". Всего завод произвел более 3200 МиГ-21, завершив их выпуск в 1974 году. С 1969 года ММЗ строил истребители МиГ- 23С, а затем и другие одноместные модификации "двадцать третьего" (учебно-боевые спарки выпускались на заводе в Иркутске). Директором завода был П.А.Воронин, один из влиятельнейших руководителей авиапрома, представителем ОКБ на заводе – М.Р Вапь- денберг, работавший с Микояном с 1951 года.

Освоение МиГа-бомбардировщика в производстве прошло без особых проблем. Основные технологии, материалы и конструктивные новшество были отработаны в ходе выпуска истребителей МиГ-23С, сходных по планеру. В огрегатно-сборочных цехах добавились только стапеля сборки новой носовой части и общей сборки фюзеляжа, а также баков №1А и №4, которых истребители ранних серий не имели (одновременно бак-отсек Nq4 внедрялся на запускаемом в производство МиГ-23М).

В 1972-73 годы завод построил небольшую серию истребителей-бомбардировщиков МиГ-23Б. Большая часть самолетов была сдано ВВС, несколько машин оставались в распоряжении ОКБ и ЛИИ, где они служили для разнообразных испытаний, связанных с доводкой новых систем и агрегатов Причиной ограниченного выпуска стал дефицит двигателей АЛ-21Ф-3. К производству двигателей помимо московского завода "Салют", подключили Омский моторостроительный завод им. П.И.Баранова, но в первую очередь АП- 21Ф-3 шли на Су-17М и, особенно, бомбардировщики Су-24, пользовавшиеся особым приоритетом. Объемы производства все еще были недостаточны. Из-за ограниченного поначалу ресурса и выявленных в эксплуатации дефектов двигатели часто приходилось менять Их постоянно нехватало и доходило до того, что самолеты в строевых частях простаивали без двигателей. В конечном счете заместитель Генерального Конструктора Г Е.Лозино-Лозинский настоял на возобновлении оснащения МиГ-23Б "проверенными* силовыми установками "Союза".

К этому времени МКБ "Союз" довел свой двигатель Р29- 300 и его производство развернули на Московском заводе "Красный Октябрь" (до 1963 года – завод №500). В послевоенные годы завод выпускал турбореактивные двигатели ВК- 1 для МиГ-15бис и МиГ-17, Р11Ф-300 для истребителей МиГ-21, а затем – Р27Ф2-300 для МиГ-23. Заводское КБ приказом МАП №175 от 30 апреля 1966 года было переименовано в ТМКБ "Союз", о его главным конструктором стал К.Р.Хачатуров. Новому КБ передали для доводки и совершенствования все материалы по семейству двигателей Р29-300, проектированием которых занимались в КБ- 300 под руководством С.К.Туманского. Для увеличения выпуска производство Р29-300 наладили также на Уфимском моторостроительном заводе.

Двигатель Р29-300 получил новый 11-и ступенчатый компрессор увеличенного диаметра с измененным профилем лопаток 1-й и 2-й ступеней, что обеспечило увеличение степени сжатия до 13,1 и расхода воздуха до 110 кг/с. Для повышения надежности турбины, лопатки соплового аппарата 1-й ступени получили конвективно-пленочное охлаждение, за счет чего рабочая температура газов перед турбиной была повышена до 1423° К. Удельный расход топлива на полной форсажной тяге, достигшей 12500 кгс, удалось снизить – по сравнению с 2,10 кг/кгсч у Р-27Ф2М-300 он составил 2,0 кг/кгс ч. На "максимале" удельный расход ровнялся 0,95 кг/кгс ч, ощутимо уступая "продвинутому" АЛ-21Ф-3, у которого этот параметр был существенно ниже – 0,88 кг/кгс ч. Однако двигатели "Союза" производились серийно на двух заводах ("Красный Октябрь" в Москве и Запорожский моторостроительный завод, бывший. № 29) и имелись в наличии. Они уже использовались на истребителях МиГ-23М, о давнее и налаженное партнерство двух КБ позволяло рассчитывать на оперативность доводки силовой установки.

Р29Б-300

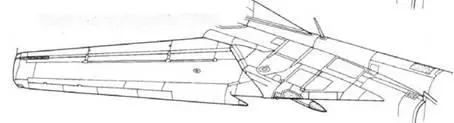

Крыло 1-й редакции МиГ-23Б

Крыло 3-й редакции МиГ-23БН
