Одним из наиболее "тонких" мест в конструкции этого, безусловно, выдающегося истребителя, был его двигатель – двойная звезда BMW 801. Во- первых, находясь в одной весовой категории с американским Пратт-Уитни R-2800, что устанавливался на самом массовом истребителе ВВС США – Р-47 "Тандерболт", он не добирал мощности целых 400 л. с. на взлетном режиме, а на большой высоте из-за отсутствия у немецкого двигателя турбокомпрессора этот разрыв еще более увеличивался. Кроме того, у BMW практически отсутствовал модернизационный резерв. Поэтому, сразу же после успешного боевого дебюта FW 190А над Ла-Маншем, в сентябре 1941 г., Танк начал работы по созданию высотной модификации своего детища. Первым неудачным опытом в этом направлении стал самолет FW190B с тем же двигателем BMW 801, оснащенный турбокомпрессором фирмы Хирт и гермокабиной. Было построено менее десятка самолетов модификации В. Из-за возросшей массы двигательной установки при двигателе той же мощности и несовершенстве односкоростного турбонагнетателя, этот истребитель был признан тупиковой ветвью развития и тему закрыли.

Танк связывал большие надежды с установкой на свой истребитель рядного двигателя Даймлер-Бенц 603G взлетной мощностью 1750 л. с. с турбонагнетателем Хирт 9-2281. В 1942 г. были построены два прототипа самолета модификации С – FW 190V-13 и FW 190V-18, оснащенные этим мотором и односкоростным турбокомпрессором.

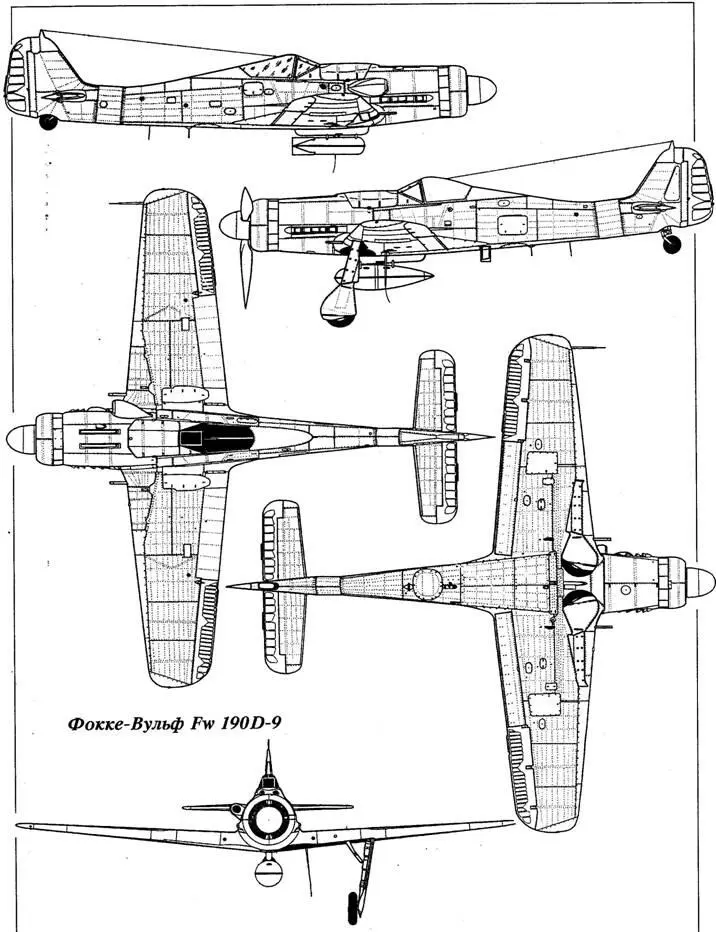

Тактикотехнические характеристики Fw 190D9 Вооружение два синхронных 132 мм - фото 143

Тактико-технические характеристики Fw 190D-9 Вооружение: два синхронных 13,2 мм пулемета MG 131 на фюзеляже, две 20-мм синхронных пушки MG 151 в корне крыла.

Двигатель: Jumo 21 ЗА мощностью 1750 л.с.

Максимальная скорость: 685 км/ч. Потолок: 10000 м. Вес: пустого – 3490 кг, взлетный – 4270-4840 кг. Размеры: размах крыла – 10,506 м; длина – 10,24 м; высота – 3,36 м; площадь крыла – 18,3 м2 .

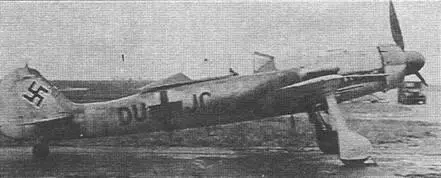

Прототип серийных длиноносых фоккеров Fw 190V53 переделанный из Fw 190 А8 - фото 144

Прототип серийных "длиноносых фоккеров" – Fw 190V53, переделанный из Fw 190 А-8

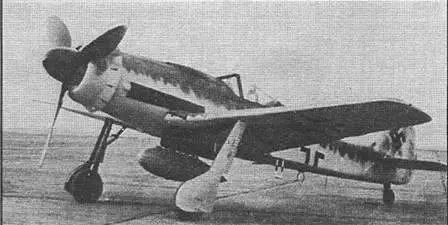

Серийный Fw 190D9 с подфюзеляжным 300 л баком Fw 190V56 прототип - фото 145

Серийный Fw 190D-9 с подфюзеляжным 300 л. баком

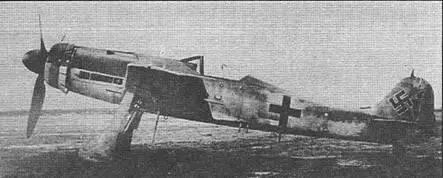

Fw 190V56 прототип серийного Fw 190D11 Жидкостный радиатор располагался - фото 146

Fw 190V56 – прототип серийного Fw 190D-11

Жидкостный радиатор располагался весьма оригинально, в лобовой части капота перед двигателем. V-18 тут же получил прозвище "Кенгуру" из-за большого подфюзеляжного заборника нагнетателя. На появившемся в конце 1942 г. экспериментальном самолете V-19 отрабатывались варианты установки различных двигателей. Предсерийные самолеты серии С, имевшие индексы с V-29 по V-33, получили перепроектированные киль и крыло с большей площадью. На них даже было установлено вооружение – два 15-мм пулемета MG- 151 и две 20-мм пушки MG-151/20. Прототип V-32 разбился 29 апреля 1943 г. По результатам испытаний, проходивших на полигоне в Рехлине, и этот проект остался нереализованным – двигатель не добирал мощности, а турбокомпрессор часто отказывал и выходил из строя. Кроме того, у фирмы Фокке-Вульф имелся "в рукаве" еще один козырь – прототип истребителя, оснащенный рядным двенадцатицилиндровым двигателем Юнкере Юмо 213 той же номинальной мощности, что и Даймлер-Бенц, но гораздо более надежным, а главное – "от рождения" имевшим режим водоме- танолового форсирования, причем мощность возрастала до 2240 л. е.!

В таком виде Фокке-Вульф-190 превратился в отличный высотный перехватчик, имевший некоторое тактическое преимущество перед эскортными истребителями союзников. Маловысотный FW 190А при перехвате "Летающих крепостей" становился "сидячей уткой", лишаясь своего основного достоинства – энерговооруженности.

До К. Танка на переделку истребителя с одного типа мотора на другой, кардинально отличный, решился лишь С. А. Лавочкин, создавший на базе истребителя ЛаГГ-3 с рядным двигателем ВК-105 прекрасную машину Ла-5 с "двойной звездой" АШ-82, отличавшейся гораздо более высокой мощностью. А примерно в одно время с внедрением в серию "длинноносого" Фокке-Вульфа в Японии, на фирме Кавасаки, истребитель Ки-61 "Хиен" с рядным двигателем был переделан также под "двойную звезду", но это уже была абсолютно вынужденная мера – завод по производству дефицитных рядных двигателей был разбомблен.

Истребитель с двигателем Юмо получил индекс FW 190D. Зимой 1941/ 42 г.г. его прототип, V-17 (D-0), был переделан из оставшегося на фирме предсерийного самолета серии А-0. Длинный рядный двигатель с кольцевым жидкостным радиатором, расположенным в передней части вокруг кока винта, полностью изменил силуэт истребителя. Самолеты серии D получили в Люфтваффе прозвище Langnasen – "длинноносые". Интересный момент: маслорадиатор на FW- 190D не имел своего канала охлаждения.

Расположенный в развале цилиндров, он охлаждался жидкостью, поступавшей из системы охлаждения двигателя. Для регулировки тока охлаждающего воздуха через радиатор имелась отклоняемая кольцевая "юбка", которая вкупе с капотом круглого сечения придавала истребителю сходство с самолетом, оснащенным звездообразным двигателем. Управление створками "юбки" было автоматизировано с применением термостата. Вооружение поначалу было оставлено прежним, а в хвостовой части, перед оперением, для сохранения центровки и увеличения плеча хвостового оперения была добавлена Удлинительная секция. С точки зренйя аэродинамики это было неоптимальное решение, но в противном случае пришлось бы перекомпоновыва'ть всю хвостовую балку и менять преемственную технологию производства, что в условиях войны было недопустимо. Для повышения устойчивости на курсе и компенсации возросшего реактивного момента двигателя на новом самолете применили вертикальное оперение большей площади. Самолет получил также винт с увеличенным заполнением, лучше работавший на больших высотах.

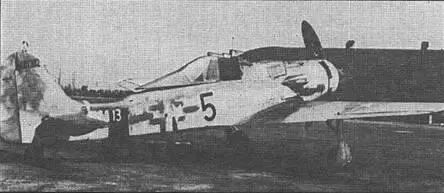

Серийный Fw 190D12R11 FW 190D отличался высокой степенью автоматизации - фото 147

Серийный Fw 190D-12/R11

FW 190D отличался высокой степенью автоматизации: движением РУДа осуществлялось как изменение мощности и числа оборотов двигателя, так и управление шагом винта, режимом наддува, нагнетателем, изменялся состав смеси и угол опережения зажигания. Для сравнения, для того, чтобы из режима крейсерского полета перейти на максимальный, на истребителе Ла-7 летчику требовалось совершить семь операций. Летчик "длинноносого" Фокке-Вульфа получал возможность максимально сосредоточиться на ведении воздушного боя, не отвлекаясь на пилотирование и управление двигательной установкой.
