В работе над ПКЦ-1 принимали участие: конструкторы В.А. Грачев (руководитель работы), С.Г. Вольский (ответственный исполнитель), А.А. Соловьев, Б.И. Терновский, В.А. Бойко, А.О. Малашкин (все из СКБ ЗИЛ), А. Митрофанов (ВНИИПРХ); испытатели В.М. Андреев, В.Б. Лаврентьев, А.Г. Антонов, Г.А. Семенов, Н.И. Герасимов, Н. Колпаков (все из СКБ ЗИЛ); водители-испытатели Е.Ф. Бурмистров, Н.А. Большаков (оба из СКБ ЗИЛ); ученые д.т.н. Н.Ф. БочароЕ (МВТУ), к.т.н. Н.Ф. Кошарный, Н. Оболонский (оба из КАДИ) : д.т.н. В.Ф. Евстратов, к.т.н. Б.В. Ненахов, к.т.н. Э.Е. Абрамова (все из НИИШП).
Рама макета ПКЦ-1 представляла собой сварную конструкцию включавшую продольные и поперечные швеллеры и переднюю часть рамы автомобиля ЗИЛ-164, которая служила для крепление двигателя. Корпус был выполнен сварным, герметичным, из стальных листов толщиной 1,5-3,5 мм. Днище корпуса имело пять отверстий для слива масла при обслуживании агрегатов и слива воды после движения на плаву.

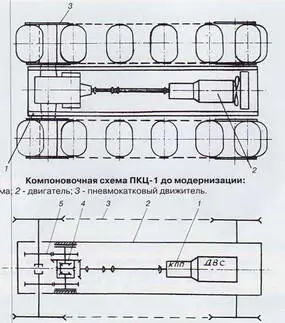

Кинематическая схема ПКЦ-1:
1 – силовой агрегат; 2 – корпус; 3 – пневмокатковая цепь; 4 – главная передача с дифференциалом; 5 – бортовая передача.

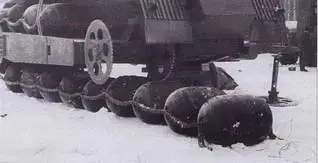

Монтаж пневмокатковой цепи в процессе сборки машины.

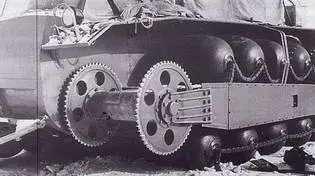

Ведущая звездочка и элементы ходовой части вездехода ПКЦ-1.

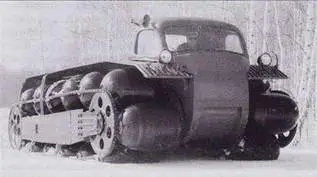

Испытание вездехода ПКЦ-1 в районе базы «Чулково». Февраль 1965 г.
В нишах беговых дорожек корпуса по бортам располагались два бензобака и четыре воздушных баллона пневмосистемы. Каждая ниша закрывалась щитами. На верхних беговых дорожках над заливными горловинами бензобаков были выполнены люки с крышками. Для удобства накачки катков каждый борт снабжался выводом пневмосистемы с краном. На верхней и нижней беговой дорожке были приварены по три ребра для направления движения катков.
Серийная кабина от автомобиля ЗИЛ-164 (с обрезанной нижней частью) находилась в передней части машины. Вход в кабину осуществлялся через люк в задней стенке. В кабине располагались кресло водителя, рычаги управления, педали сцепления и акселератора, а также рычаг блокировки ведущего моста. Лобовое стекло – оригинальное, выполненное из оргстекла.
Верхние ветви катков с обеих сторон были закрыты крыльями, которые крепились к корпусу и кабине. В передней части на крыльях устанавливались две фары, два подфарника и звуковой сигнал, в задней части – два габаритных фонаря. Для удобства посадки в машину на правом крыле (в задней части) смонтировали подножку и два поручня. По всей длине крыльев размещались кронштейны для крепления дуг тента. Грузовое отделение имело съемный пластмассовый пол. Мотоотсек сверху закрывался дюралюминиевым листом.
На ПКЦ-1 первоначально был установлен серийный двигатель ЗИЛ-123Ф мощностью 97 л.с., расположенный в задней части машины. Двигатель снабжался системой подогрева для облегчения пуска в зимний период. Сцепление – двухдисковое, сухое. Привод управления сцеплением – гидравлический, осуществлялся двумя гидроцилиндрами.
Для охлаждения двигателя забор воздуха производился в верхней части; поток воздуха проходил через радиатор и выбрасывался в боковые окна в корпусе машины. Система питания двигателя состояла из двух баков по 150 л. Распределительный кран позволял поочередно осуществлять питание двигателя из левого и правого бака.
Коробка передач – серийная ЗИЛ-120, сфланцованная с двигателем ЗИЛ-123Ф. Управление коробкой – дистанционное.
В качестве ведущего был применен задний мост колесного трактора «Беларусь», который крепился в трех точках на упругих резиновых подушках. Управление приводом тормозов осуществлялось двумя рычагами. При торможении отстающего борта звездочки забегающего борта начинали вращаться с большей скоростью вследствие работы дифференциального механизма ведущего моста; происходил поворот ПКЦ-1 в сторону заторможенного борта.
Ведущие звездочки крепились к фланцам барабана. Барабаны звездочек были изготовлены из трубы диаметром 300 мм с приваренными к ней фланцами и имели две точки опоры: с краю (с помощью конических подшипников) и в центре – при помощи шпонки и регулировочного червяка ступицы трактора «Беларусь» к полуоси ведущего моста. Положение ведущего барабана регулировалось по ведомым звездочкам при помощи червяка, вращением которого добивались совмещения положения ведущих и ведомых звездочек по бортам.
Ведомые звездочки крепились к кронштейну натяжного механизма (состоял из гайки и винта с упорной резьбой).
В качестве тяговой цепи использовалась втулочно-роликовая цепь с усилием разрыва 16 т. На двух цепях по каждому борту крепились 14 пневмокатков, свободно вращавшихся на осях. Накачка пневмокатка осуществлялась через вентиль, впаянный к фланцам оси катка.

Вездеход ПКЦ-1 на базе «Чулково». Слева направо: слесарь Н. Колпаков, инженер-исследователь Н.И. Герасимов, водитель-испытатель Е.Ф. Бурмистров.

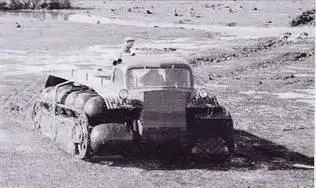

ПКЦ-1 на переувлажненной луговине (на спущенных прудах рыбхоза «Нара»).

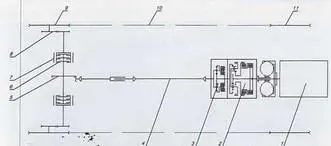

Кинематическая схема вездехода ПКЦ-1 после модернизации:
1 – двигатель ЗИЛ-375; 2 – коробка передач ЗИЛ-135Л; 3 – демультипликатор; 4 [ карданная передача; 5 – главная передача без дифференциала; 6 | механизм поворота; 7 – тормозные ленты; 8 – бортовая передача; 9 – ведущая звездочка; 10 – цепь; 11 – ведомая звездочка с механизмом натяжения.
Постройка макета ПКЦ-1 завершилась 29 января 1965 г., после чего была проведена его обкатка по территории завода. Испытания показали, что движитель имел преимущества при движении по глубокому снегу, но машина нуждалась в более мощном двигателе, трансмиссии с переключением передач под нагрузкой, усиленной главной передаче с механизмом поворота.
Для получения более достоверных данных по подвижности, управляемости и другим показателям макет ПКЦ-1 было решено модернизировать путем замены силовой установки, совершенствования трансмиссии и системы управления.
