Полномасштабные работы по Aster Block 2 планируется завершить к 2012 г. В настоящее время изучение концепции Aster Block 2 включает в себя рассмотрение нескольких вариантов ее конфигурации. Первый из них состоит в реализации существующих технологий при неизменной конструкции маршевой ступени ракеты. При этом могут быть заменены или адаптированы для решения новых задач ГСН ракеты, система дистанционного подрыва боевой части, БЦВМ, маршевый двигатель и система газодинамического управления PIF.

С целью увеличения зоны перехвата и обеспечения возможности перехвата целей на больших высотах также исследуется несколько вариантов ракеты, которую разработчики условно называют миниТНААГ). Они должны быть оснащены ускорителями увеличенных размеров, которые, тем не менее, останутся совместимыми с существующими ТПК для ракет Aster-30. Один из проектов, рассматриваемых в рамках этого варианта, представляет собой ракету, оснащенную маршевой ступенью большего диаметра и двухдиапазонной ГСН. В рамках работ по третьему варианту изучается ракета, использующая большой бескрылый ускоритель, оснащенный ступенью перехвата кинетического поражения. Однако, как отмечают специалисты, внедрение бескрылых ускорителей может привести к снижению эффективности работы комплекса по перехвату воздушных целей на малых дальностях и к появлению других недостатков.

Одним из наиболее сложных моментов этих исследований считается изучение технологий, связанных с усовершенствованием ГСН ракеты. По планам разработчиков, варианты Aster могут быть оснащены ИК-ГСН, аналогичной той, что используется вариантом ракеты MICA с ИК-ГСН, и смогут задействовать для наведения на цель ИК-диапазон либо двухдиапазонный вариант ИК/Рл при перехвате баллистических целей на относительно небольших высотах.

Столь же значимым направлением проводимых исследований является совершенствование системы газодинамического управления Aster.

В противовес последним американским и европейским разработкам в области средств ПВО большой и средней дальности, в американо- израильской противоракетной системе Arrow-2 технологии, сопряженные со значительным техническим риском, внедряются в гораздо меньшей степени.

Финансировавшиеся на 70-80% США работы по Arrow начались летом 1987 г. израильской компанией LAI и фирмой Lockheed с целью создания «революционного средства», способного изменить баланс сил на Ближнем Востоке. Полномасштабная разработка системы началась после проведения в августе 1997 г. демонстрационного летного испытания экспериментального образца противоракеты Arrow-2, сопровождавшегося перехватом реальной баллистической цели.

Arrow-2 представляет собой двухступенчатую твердотопливную ракету с отделяемой самонаводящейся ступенью перехвата, оснащенной комбинированной – радиолокационной и ИК-ГСН и командно-инерциальной системой управления. Траектория движения противоракеты может корректироваться по данным наземной РАС с помощью поворотных сопл маршевых двигателей, разгоняющих ракету до скорости 2,5 км/с. Осколочно-фугасная боевая часть, подрываемая неконтактным взрывателем, обладает направленным действием поражения целей на расстоянии до 50 м.

Развертывание комплекса Arrow-2, способного одновременно перехватывать до 14 баллистических целей, началось осенью 1998 г. Первая батарея была размещена около Тель-Авива, вторая – южнее города Хайфа. Каждая батарея включает многофункциональную РАС, центр управления огнем, четыре пусковых установки с 24 ракетами, центр управления пусковыми установками и линии связи между отдельными компонентами системы.

С февраля 2003 г. координатором проекта с американской стороны стала фирма Boeing, обеспечивающая выпуск около 50% компонентов ракеты Arrow-2, включая блок аппаратуры, двигательную установку и ТПК. С ее же участием в настоящее время ведутся работы по созданию усовершенствованного варианта ракеты Arrow-3.

В свою очередь, израильские фирмы уже несколько лет активно участвуют в реализации противоракетных планов Индии, ведущей разработку системы PAD-1 с противоракетами Prithvi. Совместно работают израильские и индийские специалисты и над перспективным ЗРК средней дальности Barak-8.

Единственной же из доведенных до завершения индийских разработок является ЗРК средней дальности Akash (Небо), создаваемый по заказу ВВС Индии с 1983 г. В состав этого 4-канального ЗРК входит многофункциональная РАС Radgendra с фазированной антенной решеткой, способная обнаруживать и сопровождать воздушные цели на дальностях до 60 км. Используемая в составе Akash ЗУР по своему внешнему виду и конструктивному исполнению аналогична ракете, применяемой в поставлявшемся в Индию в 1980-е гг. комплексе «Квадрат». Как сообщается, Akash способен обеспечивать эффективную ПВО объектов и группировок войск, в том числе и в условиях применения средств противодействия, что позволяет его разработчикам рекламировать свой комплекс как «Patriot для бедных».

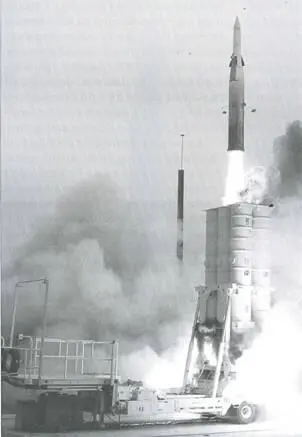

Пуск ракеты Arrow-2.

Впрочем, своими ЗРК «для бедных» занимаются и в США. Так, в 2003 г. агентство DARPA завершило исследование возможности использования для перехвата воздушных целей ракеты- перехватчика MALI (создаваемой на основе ракеты-ловушки MALD), оснащенной дешевой ИК-ГСН, с большой дальностью перехвата. MALI способна работать по принципу «выстрелил- забыл» и ее носителем могли бы стать как тактические истребители, так и самолеты типа В-52.

Одновременно создание концептуально близкой с MALI ракеты AERAM ведется фирмой Raytheon совместно с Армией США. В настоящее время эти работы находятся на этапе исследований, предполагающих переход в ближайшее время к полномасштабному проектированию. Предусматривается, что AERAM будет оснащаться ТРД с форсажной камерой, позволяющим ей развивать скорость в диапазоне от 0,3 до 1,2М. Дальность действия AERAM, разрабатываемой с учетом ее совместимости с существующими системами ПВО, может составить более 100 км. В частности, для нее планируется использование пусковой установки системы SL-AMRAAM, а также БЧ и ГСН различных типов. При этом ожидается удержание стоимости одной ракеты на уровне 150 тыс. долл.

По-прежнему на вооружении почти 20 государств мира находится классический образец ЗРК средней дальности, способный эффективно поражать разнообразные низколетящие цели, – американский ЗРК HAWK с ЗУР MIM-23, первый пуск которой состоялся еще в августе 1955 г. За прошедшие десятилетия комплекс и ракета неоднократно модернизировались. Последний из вариантов модернизации, выполненный в середине 1990-х гг. под обозначением Improved HAWK Phase 3, также был наделен определенными возможностями для борьбы с ТБР малой дальности. Впрочем, если для замены ЗРК HAWK уже реализуются соответствующие программы, то для самих ракет MIM-23, находящихся на этапе завершения своего жизненного цикла, одним из наиболее рациональных путей их дальнейшего использования фирмой Raytheon предлагается их переделка в ракеты-мишени, имитирующие полет некоторых современных ПКР. Один из вариантов такого решения представляет собой двухступенчатую ракету, в качестве первой ступени которой используется крылатая ракета Tomohawk, а в качес тве имитатора цели – ракета MIM-23, способная после отделения от первой ступени выполнить полет по траектории, имитирующей полет сверхзвуковой ПКР.
