"В октябре 1954 г. способ установки ракет на стартовую систему был принципиально изменен в связи с изменением схемы компоновки ракеты и выполнен так, что центральный блок подвешивался на боковые блоки, а не на стартовое сооружение. Поэтому установить центральный блок на стартовое сооружение было невозможно. Ракета должна была доставляться на стартовую позицию полностью собранной и устанавливаться на стартовое сооружение". (Леонтенков А.А., Васильев Г.Ю., Кондаков В.И. и др. ЦКБТМ 50 лет. Наземное оборудование/ Под. ред. докт. техн. наук профессора В.Н.Кобелева. М., 1997. С. 41).

Впервые ракета не устанавливалась на стартовое сооружение, а подвешивалась за силовые пояса.

"Опыта работы у коллектива ГСКБ Спецмаш по созданию стартового комплекса для такой ракеты не было. Все привыкли, что ракета до ее пуска своим торцом опирается на опоры пускового устройства… Проведенные в ОКБ С.П.Королева проверочные прочностные расчеты такой ракеты, установленной на стартовую систему при воздействии на нее ветра до 15 м/с, показали, что из-за большой "парусности" собранного пакета ракеты (ширина пакета в хвостовой части составляла 10 м) в опорных элементах и ее хвостовой части возникали нагрузки, угрожающие свалить ракету с пускового стола. Для выхода из сложившейся ситуации при обсуждении ее на Совете главных конструкторов С.П.Королев предложил В.П.Бармину спроектировать вокруг стартовой системы стену для защиты ракеты от ветра… В результате проведенных сотрудниками ОКБ С.П.Королева дополнительных проработок было предложено создать на ракете силовой пояс в зоне стыка первой и второй ступени, через который обеспечивать наземными средствами удержание ракеты, находящейся на стартовой системе, и которым воспринимать приходящие на ракету ветровые нагрузки". (Корнеев Н.М., Неустроев В.Н. Генеральный конструктор, академик Владимир Павлович Бармин. Основные этапы жизни и деятельности. М., 1999. С. 82-83).

Из книги "Генеральный конструктор, академик Владимир Павлович Бармин":

"Принятое принципиально новое схемное решение ракеты Р-7, предусматривающее подвешивание ее на стартовой системе, привело к необходимости создания уникальной стартовой системы, которая в исходном положении перед пуском ракеты удерживало ее в вертикальном положении посредством двух силовых поясов – верхнего и нижнего". (Корнеев Н.М., Неустроев В.Н. Генеральный конструктор, академик Владимир Павлович Бармин. Основные этапы жизни и деятельности. М., 1999. С. 84).

Для снижения воздействия ветровых нагрузок было решено задний срез ракеты опустить ниже нулевого уровня стартового сооружения.

"Поиск оптимального решения совместной работы принятых схем стартовой системы и ракеты привел к необходимости проведения установки ракеты в стартовую систему с опусканием ее нижней части корпуса в центральный проем стартового сооружения на глубину примерно 6,3 метра… На стартовом сооружении, помимо стартовой системы, были размещены перрон для агрегата, обеспечивающего подпитку ракеты жидким кислородом, элементы молниезащиты, железнодорожные пути для размещения на них агрегатов заправки ракеты компонентами топлива, перекисью водорода и установочного агрегата. В этом сооружении, выполненном в многоэтажном исполнении с газоотводящим лотком глубиной 41 м, размещалось оборудование технологических агрегатов и систем.

На расстоянии 200 и 350 м от стартового сооружения были размещены два подземных сооружения командного пункта с оборудованием, обеспечивающим дистанционную заправку ракеты компонентами топлива и газами, а также предпусковую подготовку и пуск ракеты. В отдельных сооружениях были размещены компрессорная станция и средства газообеспечения, дизельная электростанция, хранилище воды".

(Корнеев Н.М., Неустроев В.Н. Генеральный конструктор, академик Владимир Павлович Бармин. Основные этапы жизни и деятельности. М., 1999. С. 86-87). Разработка заглубленного стартового сооружения повлекла за собой ряд изменений в конструкции других стартовых агрегатов и систем.

"Необходимость обеспечения обслуживания всех двигателей ракеты на старте потребовала создания специального агрегата, подводимого в сечении, расположенном ниже срезов сопел двигателей, на котором мог бы работать обслуживающий персонал… То есть создание ракеты Р-7 со стартовой массой порядка 280 т потребовало коренным образом изменить принципы проектирования всего комплекса… Все наземное оборудование было установлено и эксплуатировалось на стационарных технических и стартовых позициях, соединенных между собой основными железнодорожными магистралями и шоссейными дорогами. Это позволило проектировать транспортно-установочные агрегаты на базе железнодорожного оборудования и исключить транспортные грунтовые тележки, то есть перегружать ракету непосредственно из железнодорожных вагонов на монтажные тележки в МИК, с них – на стапель и со стапеля на установщик в МИКе… Стационарно установленное стартовое сооружение позволяло разместить на нем или на незначительном удалении также стационарно агрегаты обслуживания". (Леонтенков А.А., Васильев Г.Ю., Кондаков В.И. и др. ЦКБТМ 50 лет. Наземное оборудование/ Под. ред. докт. техн. наук профессора В.Н.Кобелева. М., 1997. С. 41).

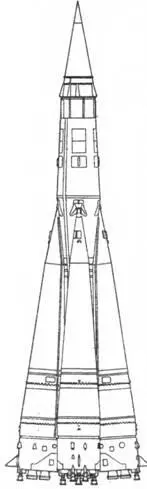

Схема ракеты Р-7

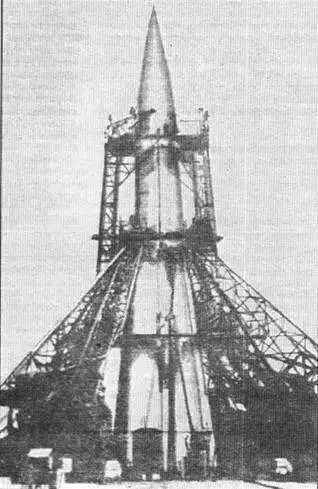

Р-7 на стартовой позиции

Техническая позиция ракеты размещалась на расстоянии 2,5 км от стартовой и состояла из монтажно-испытатель- ного корпуса, стационарной компрессорной станции и других вспомогательных сооружений.

Транспортное и стыковочное оборудование ракетного комплекса разработано в КБТМ под руководством Владимира Петрова. Установщик 8У213, фермы обслуживания 8Т119 и кабины обслуживания 8У26 спроектированы в ЦКБ тяжелого машиностроения под руководством главного конструктора Николая Кривошеина.

Система автономного управления разработана в НИИ-885 под руководством Николая Пилюгина. Система радиоуправления создана в НИИ-885 под руководством Михаила Рязанского. Коррекция траектории полета производилась с Земли по каналам радиосвязи. Это повышало точность стрельбы, но делало систему громоздкой и уязвимой. Командные приборы (гироскопы) разработаны в НИИ-944 под руководством Виктора Кузнецова.

В 1954 году создана специальная комиссия под руководством начальника полигона Капустин Яр Василия Возню- ка для выбора места нового полигона испытаний межконтинентальных ракет. За год работы комиссия пересмотрела различные варианты. Для окончательного решения были предложены участки на территории Марийской АССР, Дагестанской АССР, Астраханской области и Кзыл-Ординской области Казахстана, неподалеку от железнодорожной станции Тюратам. Последнее предложение, как наиболее приемлемое, было утверждено Советом Министров СССР.
