При доводке аэродинамической компоновки бомбы ее создатели решиги проконсультироваться у известного авиаконструктора Джека Нортропа. Он одобрил центровку бомбы и ее каплевидную форму, но выразил недоумение по поводу толстостенного стального корпуса. Для него было очевидно, что использование наборной конструкции из легких сплавов авиационного типа позволит сэкономить около тонны массы. Что-либо менять в Мк.4 было уже поздно, но все последующие американские атомные бомбы имели легкий корпус.

Мк.4 имела значительно лушие, чем предшественница, эксплуатационные качества. Сборку основных элементов бое- припаса можно было выполнить менее чем за час. Конструкция стала приспособленной к длительному хранению в собранном состоянии.

Первая Мк.4 поступила на вооружение 19 марта 1949 г Всего до мая 1951 г. выпустили около 550 «изделий». С 1950 по 1953 гг. бомбы Мк.4 составляли основу ядерного арсенала США. Между июлем 1952 г. и маем 1953 г. все они были сняты с вооружения и заменены более эффективными бомбами того же класса Мк.6 и малогабаритными Мк.5.

Мк.5. Первая американская малогабаритная атомная бомба. Уменьшение диаметра до 1110 мм удалось достигнуть за счет применения более эффективного, но и значительно более сложного и дорогого 90-линзового заряда W-5. Корпус впервые имел наборную конструкцию из алюминиевых сплавов. Масса бомбы была уменьшена до 1440 кг. На Мк.5 впервые использовали ударные пьезоэлектрические взрыватели, обеспечивавшие ядерный взрыв при ударе о землю даже при полном отказе всей автоматики подрыва.

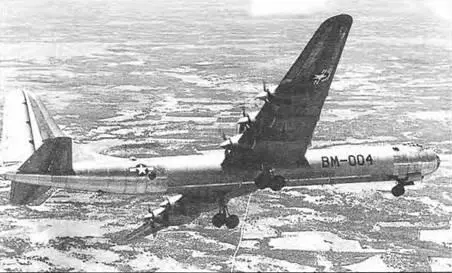

В-36А в первом полете

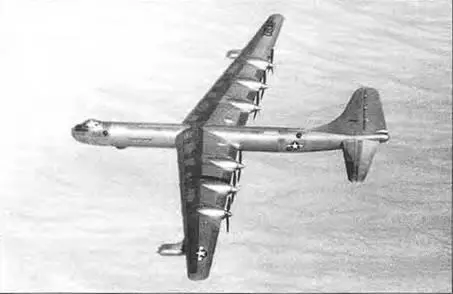

На крыле этого B-36D хорошо видна окрашенная в разные тона «пешеходная» зона для технического персонала

Серийное производство Мк.5 началось 1 июня 1951 г. Всего до апреля 1955 г. выпустили около 140 бомб, состоявших на вооружении до 1963 г. Мк.5 считалась тактической ядерной бомбой, по использовалась, скорее, как малая стратегическая (малая по массе, но не по стоимости и тротиловому эквиваленту). Единственным самолетом тактической авиации, способным нести Мк.5, был реактизный средний бомбардировщик Норт Амэрикен В-45. Позднее ядерный заряд W-5 использовался в крылатых ракетах GAM-63 «Раскл», RGM-6B «Регулус I», MGM-1A «Матадор» и в первой тактической атомной бомбе Мк.7, приспособленной для наружной подвески.

Мк.6. 60-дюймовая атомная бомба была в 1950-х гг. основным оружием американской стратегической авиации. Ее «тираж» составил около 1100 штук. Мк.6 являлась развитием Мк.4 и отличалась от нее двумя основными особенностями: более мощным и эффективным 60-линзовым зарядом W-6 и легким корпусом из алюминиевых сплавов. Корпус бомбы был разработан авиационной фирмой «Нортроп» (первоначально Мк.6 так и называлась Mk.4N). Он оказался настолько удачным, что использовался и во всех более поздних 60-дюймовых бомбах – Мк. 13, Мк.18 и Мк.20. Бомба Мк.6 имела те же габаритные размеры, что Mk.lll и Мк.4, но была намного легче: от 3860 кг у ранних версий до 3450 кг у поздних.

Поздние варианты Мк.6 лишились радиовысотомеров. Исследования показали, что при мощности взрыва 30…60 кт тротилового эквивалента погрешность высоты подрыва ±100 м, которую дает барометрический высотомер, не имеет сущест венного значения. Тем самым была полностью решена проблема радиопомех и существенно упрощена конструкция бомбы. Кроме барометрического, <���ак и у Мк.5, имелись ударные пьезоэлектрические взрыватели.

Мк.6 состояли на вооружении стратегической авиации США до 1962 г., даже после оснащения ее более легкими и мощными термоядерными бомбами. Вероятно, здесь американцы впервые столкнулись с ситуацией, когда затраты на утилизацию устаревшего класса оружия сравнимы с затратами на его производство.

Мк.8 «Эльзи». Эта бомба пушечного типа стоит особняком во всем послевоенном ряду американских атомных бомб. Она была прямым развитием «Малыша» Mk.l, сброшенного 6 августа 1945 г. на Хиросиму, и одновременно первой атомной бомбой подземного взрыва. После войны ядерные заряды имплозивного типа, значительно более эффективные по коэффициенту использования делящихся материалов, казалось, полностью вытеснили пушечные. Это и неудивительно: тогда на счету был каждый килограмм высокообо- гащенного урана. Однако пушечные заряды имели много преимуществ – простота, надежность, компактность.

После испытаний 1946 г. на атолле Бикини, которые показали большую эффективность подводного ядерного взрыва, флот США заказал Лос-Аламосской лаборатории проект облегченной по сравнению с «Малышом» бомбы пушечного типа. Этот проект получил наименование «Эльзи» (Elsie – LC, Light Case – легкий корпус). По мере разработки основным назначением «Эльзи» стал не подводный, а подземный ядерный взрыв. Такой взрыв был эффективнее воздушного для многих точечных и сильно укрепленных целей – мостов укрытий подводных лодок, командных пунктов, ВПП аэродромов и т.п. Цели разрушались сейсмическим воздействием или просто проваливались в образовавшуюся воронку.

Интерес к Мк.8 проявило и командование ВВС. Специалисты USAF пришли к выводу, что для уверенного поражения различных целей бомбы подземного взрыва должны составлять примерно 5% от всего ядерного арсенала.

Первые Мк.8 поступили на вооружение в апреле 1952 г Всего с ноября 1951 г. по май 1953 г. изготовили около 40 бомб. Они состояли на вооружении до август 1957 г.. когда были заменены аналогичными бомбами Mk 11, отличавшимися только новым, более обтекаемым корпусом.

Прочный стальной корпус Мк.8 диаметром всего 370 мм напоминал торпеду. Масса бомбы составляла от 1465 до 1490 кг. Внутри изделия размещалась 3-дюймовая пушка, стрелявшая снарядом из урана-235 по полой урановой мишени. Когда снаряд оказывался внутри мишени, масса урана-235 превышала критическую, и происходил атомный взрыв. На каждую бомбу требовалось около 50 кг урана-235 90-процентного обогащения. Здесь виден основной недостаток пушечных зарядов: из такого количества урана можно изготовить, по крайней мере, 5 имплозивных зарядов Мк.5 мощностью по 80 кт каждый или одну 530-килотонную «урановую сверхбомбу» Мк.18. Стоимость одной «малышки» Мк.8 достигала 3127600 USD.

Бомба Мк.8 имела очень простую систему подрыва, вообще без электрических цепей. Для подрыва порохового заряда служили три пирогехнических взрывателя замедленного действия. Замедление – от 60 до 180 секунд – устанавливалось на боргу носителя перед сбросом, благодаря чему самолет всегда имел время уйти от эпицентра взрыва. Поэтому Мк.8 могла сбрасываться с любых, в том числе малых, высот, а в качестве ее носителя могли выступать даже поршневые штурмовики «Скайрейдер» До взрыва Мк.8 углублялась в грунт на глубину от 10м (песок) до 30 м (мягкая глина).
