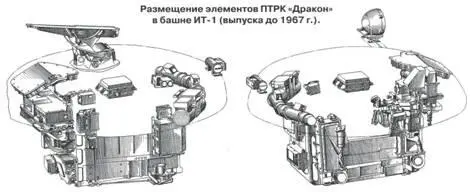

Боевое отделение истребителя танков находилось в средней части корпуса и в башне. Его компоновка и оборудование полностью отличались от боевого отделения танка Т-62. Внутри башни по центру устанавливалась система заряжания и пуска (СЗП), состоящая из механизма заряжания (механизированный стеллаж на 12 управляемых ракет) и пусковой установки. На каркасе механизма заряжания слева размещалось сиденье командира, справа – сиденье наводчика-оператора.

В передней части башни, в коробчатом основании, устанавливалась станция наведения, под ней – передатчик радиокоманд (станции наведения) и над передатчиком – стабилизированный вал с редуктором стабилизации. Посредством данного вала осуществлялась стабилизация поля зрения ночного прицела, антенны станции наведения, пулемета ПКТ и осветителя ночного прицела.

Слева от командира находилась радиостанция Р-123. Впереди оператора, справа от стеллажа, устанавливался дневной прицел 1-ОП2. Правее располагались: ночной прицел 1ПН12, блоки устройства выработки команд и шифратора, пульт наводчика-оператора (был составной частью дневного прицела), три диссекторных блока устройства съема координат (блоки крепились на прицелах: два – на дневном и один – на ночном) и высоковольтный выпрямитель. Справа от оператора располагался пульт оператора и над ним – указатель положения башни.

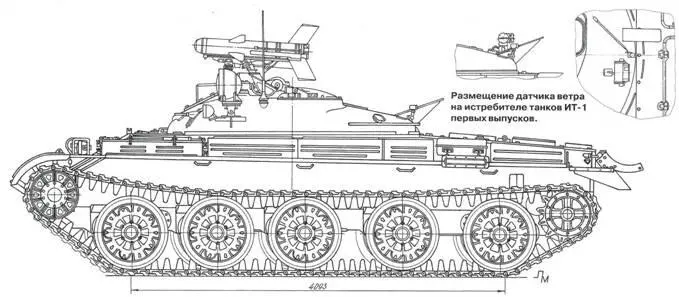

Снаружи в передней части башни, выше передатчика, размещалась антенна станции управления. На машинах первых выпусков в задней части башни монтировался чувствительный датчик поперечной составляющей ветра. На серийных истребителях танков ИТ-1 датчик ветра размещался в передней части пусковой установки. Слева в крыше башни над рабочим местом командира машины находилась вращающаяся командирская башенка с люком с системой командирского целеуказания, четырьмя призменными приборами наблюдения и комбинированным для дневного и ночного наблюдения прибором ТКН-3, над которым устанавливался осветитель ОУ-ЗКГ. Справа в крыше башни размещался люк наводчика-оператора. Перед ним в крыше башни устанавливался один призменный прибор наблюдения. Позади люка имелся лючок для установки трубы ОПВТ. Между люками командира и наводчика-оператора располагался люк выдачи пусковой установки с ракетой. Слева на передней части башни были смонтированы прожектор Л-2Г ночного прицела и фара ФГ-125.

Башня истребителя танков ИТ-1. Хорошо видны ночной и дневной прицелы, а также броневая крышка антенного устройства радиокомандной линии.

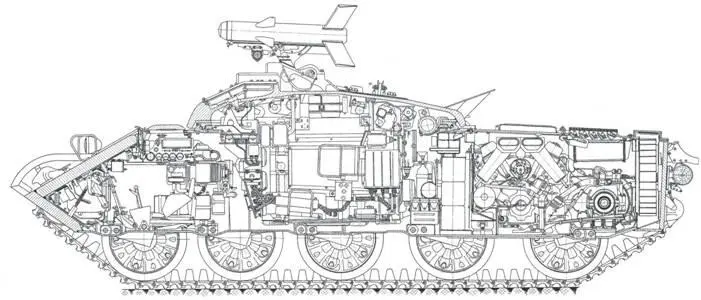

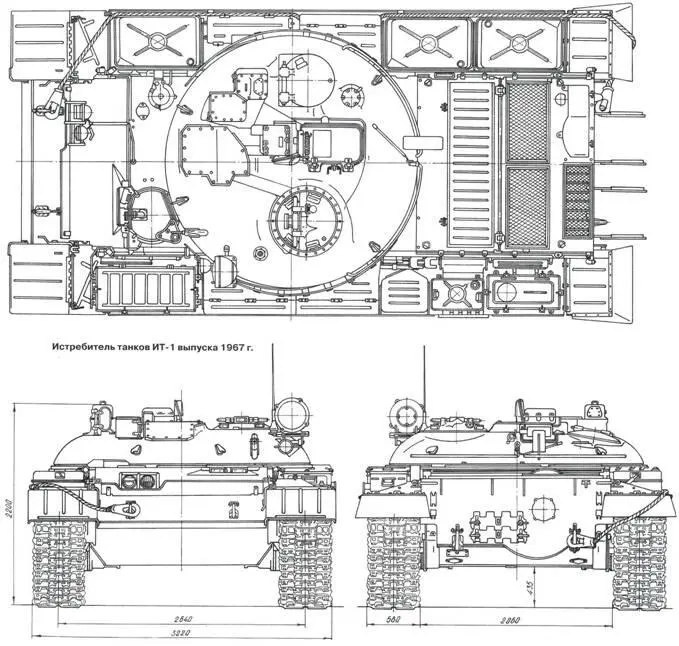

Продольный разрез истребителя танков ИТ-1 выпуска 1967 г.

Вверху и справа: дневной прицел 1-ОП2 и его оптическая и кинематическая схема.

Ночной прицел 1ПН12.

На днище корпуса истребителя танков, по оси вращения башни, устанавливались вращающееся контактное устройство ВКУ-330 и погонное устройство механизированной укладки.

Вооружение истребителя танков состояло из управляемых ракет, располагаемых в механизируемой укладке, с аппаратурой 2К4, дневного и ночного прицелов (1-ОП2 и 1ПН12), стабилизатора 2ЭЗ, пусковой установки и стабилизированного 7,62-мм пулемета, который устанавливался в левой части башни.

Система управления – полуавтоматическая (оператор наводил центральную марку (ЦМ) на цель, система управления автоматически удерживала ракету на ЦМ), командная с передачей команд на ракету по радиоканалу.

Время перевода комплекса из походного положения в положение готовности, определяемое временем раскрутки гироскопов, достигало 1-1,5 мин, из положения готовности в боевое – 6 с, время непрерывной работы – 4 ч.

Для поиска целей и прицеливания, сопровождения цели ЦМ в процессе полета ракеты, а также для стрельбы из спаренного пулемета ПКТ использовался монокулярный, перископический, со стабилизированным полем зрения в двух плоскостях дневной прицел 1-ОП2, имевший 8-кратное увеличение; угол зрения визуальной ветви прицела составлял 9°.

Для стрельбы ночью применялся инфракрасный, электронно-оптический, монокулярный, перископический прицел 1ПН12 с 7,3-кратным увеличением и полем зрения визуальной ветви 4°, стабилизацией поля зрения в вертикальной плоскости. Он устанавливался в башне справа от прицела 1-ОП2. В качестве источника инфракрасного света использовался прожектор Л-2Г с ИК-фильтром. Защитные стекла прицелов имели систему электрического обогрева.

Система обеспечивала максимальную дальность стрельбы днем – 3,3 км, ночью с места – от 400 до 600 м. Минимальная дальность стрельбы днем составляла 300 м (определялась временем взведения взрывателя). Непоражаемое пространство перед танком при стрельбе из спаренного пулемета составляло 25 м.

Пусковая установка реечного типа, предназначенная для захвата ракеты и подачи ее на линию пуска, монтировалась внутри боевого отделения и выдавалась на время пуска ракеты из башни через люк в крыше. Углы наводки пусковой установки по вертикали составляли от -9 до +17°, а спаренного с ней пулемета – от -6 до +17°. Наводка по горизонту осуществлялось поворотом башни. Скорости вертикальной наводки пусковой установки составляли от 0,07 до 0,09 град./с (перебросочная скорость – не менее 3 град./с), по горизонтали – от 0,07 до 3 град./с (перебросочная – 20-25 град./с). Механизм поворота башни имел ручной и электрический приводы раздельного действия. Для определения положения башни использовался сельсиновый, дистанционный указатель положения башни относительно корпуса машины.

Люлька пусковой установки совместно с полем зрения дневного и ночного прицелов, зеркала дальномера, антенны наведения снаряда, пулеметом ПКТ и прожектором ночного прицела Л-2Г стабилизировалась в вертикальной плоскости с помощью стабилизированного вала и системы стабилизации. Следящей системой за положением головного зеркала дневного прицела являлся двухплоскостной стабилизатор 2ЭЗ с электромашинными приводами вертикального и горизонтального наведения. Стабилизированное в двух плоскостях головное зеркало прицела служило задатчиком для следящих систем стабилизации стабилизированного вала в вертикальной плоскости и башни танка – в горизонтальной плоскости.
