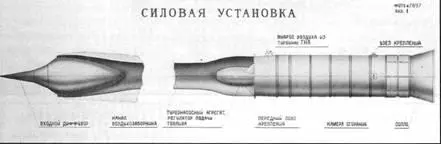

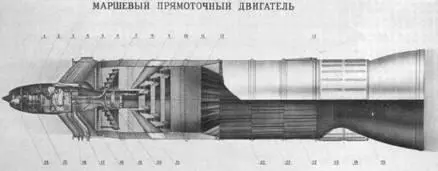

В 1969 году на территории Монголии (по другим данным, в Средней Азии) был найден беспилотный разведчик D-21, совершивший удачную посадку после выработки топлива. Он получил у нас прозвище «Черная кошка», видимо за цвет его покрытия. Рассказывают, что при попытке эвакуировать машину на внешней подвеске вертолета, она стала сильно раскачиваться и во избежание аварии «Черную кошку» пришлось сбросить. В результате D-21 получил повреждения, более сильные, чем при планирующей посадке.

Тогда разведчик эвакуировали с места падения, предварительно разобрав на агрегаты. Новинку авиационной техники доставили в НИИ ВВС, а затем передали в ОКБ А.Н. Туполева ММЗ «Опыт», где под руководством А.А.Туполева ее тщательно изучили.

Чем был интересен для нашей авиапромышленности и для ОКБ А.Н. Туполева американский D-21?

Во-первых, своими высокими ЛТХ.

Даже по предварительным оценкам ОКБ определило его скорость полета в 3600 км/ч, потолок - в 25000 м.

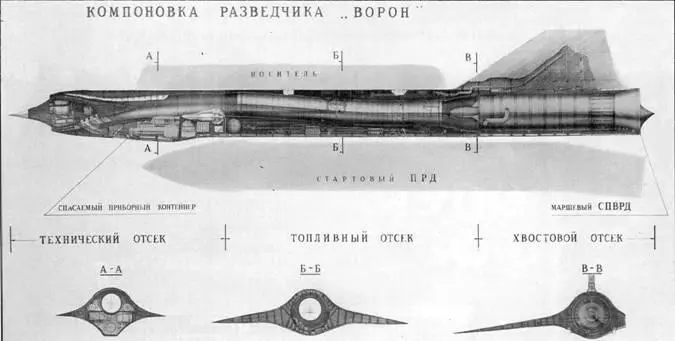

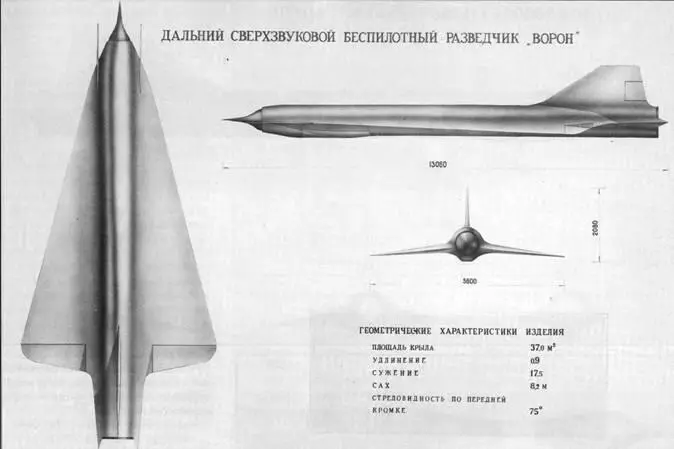

Во-вторых, ОКБ заинтересовала необычная аэродинамическая компоновка D-21. Самолет был выполнен по схеме «бесхвостка» с тонким треугольным крылом с большой стреловидностью, порядка 75 градусов. Машина была выполнена по интегральной схеме, при которой фюзеляж и крыло представляли собой единый неразъемный агрегат, форма и конструкция которого обеспечивали высокое аэродинамическое и компоновочное совершенство летательного аппарата в целом. В-третьих, на D-21 было много оригинальных и технически обоснованных для данной конкретной задачи конструктивных и технологических решений по теплозащите отдельных агрегатов, блоков, отсеков и трасс. Так, например, основные агрегаты системы управления и навигации размещались в топливных баках, постоянно находясь в керосине. В носовой части самолета располагался герметизированный отсек оборудования, снизу которого размещался спасаемый отсек, в котором находилась разведывательная и другая специальная аппаратура.

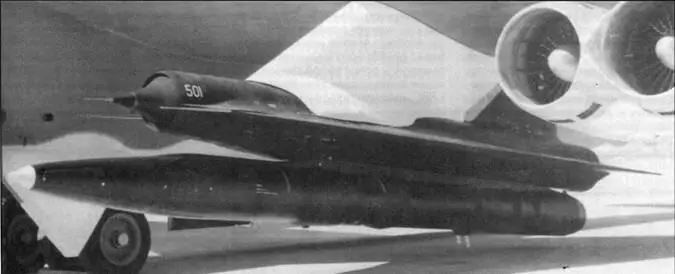

Беспилотный летательный аппарат D-2J с твердотопливным ускорителем на пилоне бомбардировщика В-52

В-четвертых, технология изготовления и сборки планера была достаточно простой и не требовала специальной сложной подготовки производства. Несмотря на применение в конструкции планера достаточно тяжелого в обработке титана, основные элементы соединялись с помощью точечной сварки внахлест. Сборка планера осуществлялась из крупногабаритных агрегатов, автономно изготовлявшихся, поэтому основным трудоемким в технологической оснастке был общий сборочный стапель. Собранная конструкция по внешней поверхности имела далеко не авиационный вид. Много неровностей, ступенек, выступающих от общей поверхности на несколько миллиметров и т.д. Внешне сваренный и собранный планер в металлическом исполнении без внешнего покрытия выглядел весьма непривычно для авиационного глаза. Но далее, до монтажа оборудования, планер по всей внешней поверхности покрывался пористой массой, а сверху слоем черной пленки черного.

В-пятых, это широкое применение на D-21 неметаллических материалов.

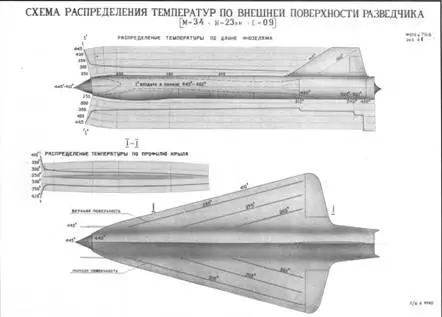

Особое впечатление осталось от элементов теплозащиты фюзеляжа. Теплоизоляция фюзеляжа представляла собой слой достаточно эластичной пористой массы толщиной 8-10 мм, состоящей из стеклянных полых микросфер диаметром 60-120 микрон, связанных между собой легким неорганическим составом. Сверху, как уже упоминалось выше, теплоизоляция покрывалась эластичной высокотермостойкой пленкой черного цвета.

Что касается разведывательного оборудования, то тут возникли определенные проблемы. Дело в том, что в отсеке с ним штатно сработал самоликвидатор. Однако специалистам ОКБ по сохранившимся фрагментам аппаратуры удалось получить некоторое представление о ней. В частности, можно было с большой долей вероятности утверждать, что в состав фотооборудования входил панорамный аэрофотоаппарат, обеспечивавший многомаршрутное фотографирование подстилающей поверхности с помощью качающегося зеркала (ориентировочное фокусное расстояние объектива 400-600 мм).

Когда специалисты ОКБ приступили к работам по изучению американского самолета-разведчика, практически по всем направлениям и системам, их внимание в основном концентрировалось по следующим направлениям:

- основные ЛТХ, компоновка и боевое применение;

- оборудование и, прежде всего, НПК и специальное разведывательное оборудование;

- конструкционные материалы;

- тепловые нагрузки, теплоизоляционные материалы;

- технологии изготовления отдельных агрегатов и их сборки.

Именно по этим вопросам специалисты ОКБ в основном работали, готовили информационные материалы в отчет, естественно согласуя их со смежными предприятиями и НИИ.

По результатам исследований были сделаны следующие выводы:

- американский дальний беспилотный сверхзвуковой самолет-разведчик имеет высокие летно-технические характеристики:

- скорость - 3500 - 3800 км/ч;

- высоту - 23000 - 27000 м;

- дальность - 4000 - 4600 км;

- стартовую массу - 6100 кг;

- конструктивное и технологическое исполнение разведчика имеет высокий технологический уровень, отличается совершенством, а также применением ряда эффективных, но простых технологических процессов по конструкционным материалам (титан) и внешним теплозащитным покрытиям.

- особенности разведчика представляют значительный интерес для отечественной промышленности;

- установленное на разведчике разведывательное оборудование имеет ограниченный состав и может обеспечить решение только специальных задач по разведке;

- уровень развития отечественной промышленности дает возможность воспроизвести самолет-разведчик с аналогичными ЛТХ.

На этом работы по исследованию американского самолета-разведчика были завершены. Они дали ОКБ большой полезный объем информации в решении ряда конкретных конструкторских вопросов по изделиям, разрабатывавшимся в ОКБ, в том числе и по летательным аппаратам, предназначенным для полетов с гиперзвуковыми скоростями, в том числе и по проекту 90-х годов БПЛА Ту-500.
