КВ-1 также сочло целесообразным взамен разработки централизованной цифровой ЭВМ системы применить несколько размещенных на радиолокаторах подсвета цели ЦВМ «Пламя», ранее разработанных для самолетов и модифицированных для использования в С- 200.

Ракета В-860 в соответствии с представленным проектом была скомпонована по двухступенчатой схеме с пакетным расположением четырех твердотопливных ускорителей вокруг маршевой ступени с жидкостным ракетным двигателем (ЖРД). Маршевая ступень ракеты была выполнена по нормальной аэродинамической схеме, обеспечивающей высокое аэродинамическое качество и в наибольшей мере отвечающей условиям полета на больших высотах.

На начальных стадиях проектирования зенитной управляемой ракеты большой дальности, первоначально обозначенной В-200, в ОКБ-2 исследовалось несколько компоновочных схем, в том числе и с тандемным (последовательным) размещением ступеней. Но принятая для ракеты В-860 пакетная компоновка обеспечивала значительное уменьшение длины ракеты. В результате, упрощалось наземное оборудование, допускалось применение дорожной сети с меньшими радиусами поворотов, более рационально использовались объемы хранилищ для собранных ракет, снижалась потребная мощность приводов наведения пусковой установки. Кроме того, меньший диаметр (около полуметра) единичного ускорителя - двигателя ПРД-81, в сравнении с рассматривавшимся в тандемной схеме ракеты моноблочным стартовым двигателем, позволял в перспективе реализовать конструктивную схему двигателя со скрепленным с корпусом зарядом из высокоэнергетического смесевого твердого топлива.

Для снижения сосредоточенных нагрузок, действующих на маршевую ступень ракеты, тяга стартовых ускорителей прикладывалась к массивному седьмому отсеку, сбрасываемому вместе с отработавшими стартовиками. Принятое размещение стартовых ускорителей существенно сдвигало назад центр масс всей ракеты. Поэтому на ранних вариантах ракеты для обеспечения требуемой статической устойчивости на стартовом участке полета, позади каждого из рулей размещалось по крупногабаритному шестиугольному стабилизатору размахом 3348 мм, закрепленному на все том же сбрасываемом седьмом отсеке ракеты.

Разработка двухступенчатой зенитной ракеты большой дальности В-860 с использованием жидкого топлива в маршевой двигательной установке была технически оправдана уровнем развития отечественной промышленности конца пятидесятых годов. Однако на начальном этапе разработки параллельно с В-860 в ОКБ-2 рассматривался и полностью твердотопливный вариант ракеты, имевший обозначение В-861. В составе В- 861 должно было также использоваться бортовое радиоэлектронное оборудование, полностью выполненное на базе полупроводниковых приборов и ферри- товых элементов. Но довести до конца эту работу в то время не удалось - сказалось отсутствие отечественного опыта проектирования больших твердотопливных ракет, соответствующей материальной и производственной базы, а также нехватка необходимых специалистов. Для создания высокоэффективных твердотопливных двигателей требовалось создать не только топливо с высоким удельным импульсом, но новые материалы, технологические процессы их изготовления, соответствующую испытательную и производственную базу.

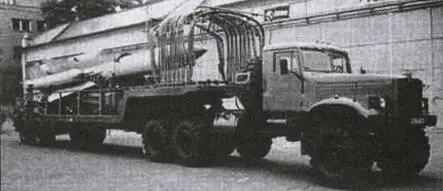

Транспортно-перегрузочная машина на базе КрАЗа-255В

Аэродинамическая схема ракеты, после сравнительного анализа возможных вариантов, была выбрана нормальной - две пары крыльев с очень малым удлинением при относительно коротком корпусе, длина которого всего в полтора раза превышала длину крыльев. Подобная компоновка крыла ЗУР, впервые примененная в нашей стране, позволила получить практически линейные характеристики моментов аэродинамических сил до больших значений углов атаки, значительно облегчив стабилизацию и управление полетом, и обеспечило достижение требуемой маневренности ракеты на больших высотах.

Широкий диапазон возможных условий полета - изменение скоростных напоров набегающего потока в десятки раз, скоростей полета от дозвуковой до почти в семь раз превосходящей скорость звука - препятствовал применению рулей со специальным механизмом, регулирующим их эффективность в зависимости от параметров полета. Для работы в подобных условиях в ОКБ-2 применили состоящие из двух частей рули (точнее - рули-элероны) трапециевидной формы, которые представляли собой маленький шедевр инженерной мысли. Их хитроумная конструкция с торсионными связями механически обеспечивала автоматическое уменьшение угла поворота большей части руля при увеличении скоростного напора, что позволило сузить диапазон величин управляющих моментов.

В отличие от ранее отработанных радиолокационных головок самонаведения авиационных ракет, использующих для узкополосной фильтрации эхо-сигнала от цели опорный сигнал от РЛС самолета - носителя, поступающий на так называемый «хвостовой канал» аппаратуры ракеты, характерной особенностью ГСН ракеты В-860 стало применение для выработки опорного сигнала расположенного на ее борту автономного высокочастотного гетеродина. Выбор такой схемы был обусловлен применением в РПЦ комплекса С-200 режима фазокодовой модуляции. В процессе предстартовой подготовки осуществлялась точная подстройка бортового высокочастотного гетеродина ракеты под частоту сигнала данной РПЦ.

Для безопасного размещения наземных элементов комплекса много внимания было уделено определению размеров зоны падения отделяемых через 3…4,5 с после старта ускорителей, существенно зависящей от разбросов времени работы каждого из четырех ускорителей и скорости разгона ракеты, скорости ветра в момент старта и угла наклона траектории. С целью уменьшения размеров зоны падения ускорителей, а также упрощения пусковой установки угол старта был принят постоянным, равным 48°.

Для защиты конструкции ракеты от аэродинамического нагрева, возникающего в процессе длительного, продолжительностью более минуты полета с гиперзвуковой скоростью, наиболее нагреваемые в полете участки металлического корпуса ракеты были покрыты теплозащитой.

В конструкции В-860 использовались в основном недефицитные материалы. Формирование основных деталей велось с применением высокопроизводительных технологических процессов - горячей и холодной штамповки, крупногабаритного тонкостенного литья для магниевых сплавов, точного литья, различных видов сварки. Для крыльев и рулей нашли применение титановые сплавы, в других элементах использовались различные виды пластмасс.
