БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ РОССИИ

Легкий металлический приклад складывается вверх-вперед. По израсходовании патронов в магазине выступ его подавателя включает останов затвора.

Секторный прицел - с барабанчиком (кулачком) по типу пистолета АПС. Мушка регулируется при пристрелке. Предусмотрено крепление лазерного целеуказателя (ЛЦУ) и глушителя (ПБС) без упругих элементов.

Сравнительно длинный для данного класса пистолетов-пулеметов ствол и ряд мер, повышающих устойчивость при стрельбе, позволили достичь неплохих показателей кучности: при стрельбе с упора без приклада на дальности 25 м пули одной очереди укладываются в круг радиусом 67 мм, а лучшая половина попаданий - 28 мм. С прикладом соответственно - 64 и 22 мм. При стрельбе очередями все пули ложатся в круг радиусом около 100 мм.

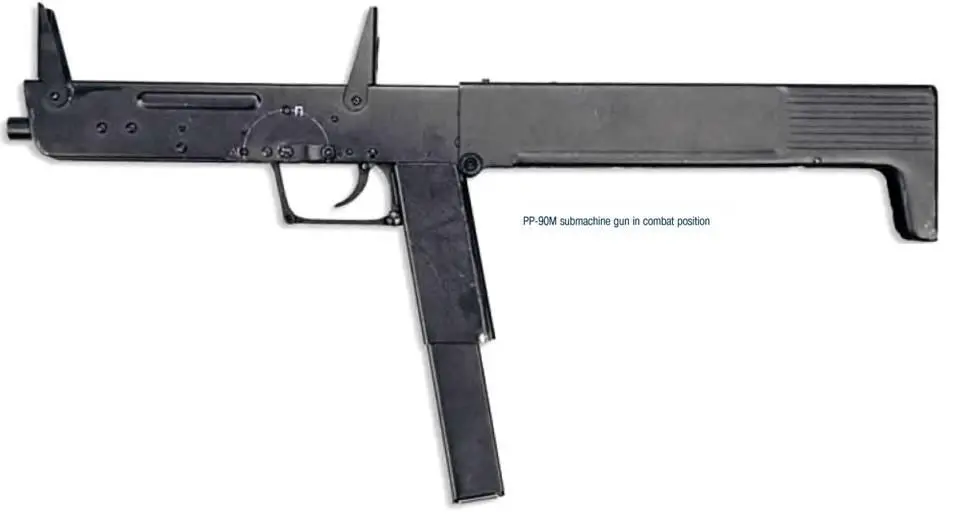

Пистолет-пулемет ПП-90М в боевом положении

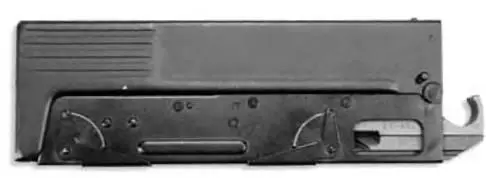

Пистолет-пулемет ПП-90М в сложенном положении

Пистолет-пулемет ПП-90

Калибр…9 мм

Патрон…9x18 ПМ (57Н181С), 9x18 ПБМ (7Н25)

Масса оружия без магазина…1,42 кг

Длина оружия:

в боевом положении… 490 мм

в сложенном положении… 280 мм

Длина ствола… 200 мм

Начальная скорость пули… 320 (9x18 ПМ) м/с

Темп стрельбы… 600-800 выстр./мин

Прицельная дальность…до 100 м

Емкость магазина…30 патронов

Неполная разборка пистолета-пулемета ПП-90М

Тульское КБ Приборостроения в 1991 г. представило складной пистолет-пулемет ПП-90, а в 1993 г. появился модернизированный ПП-90М. Оружие рассчитано на внезапность появления в руке владельца и открытия огня.

В сложенном виде ПП-90М представляет собой коробку размером 270x90x32 мм, в боевое положение переводится нажатием на выступ защелки и поворотом передней части коробки вокруг оси, при этом откидывается штампованная пистолетная рукоятка с магазином и шарнирной спусковой скобой. Вместе со взведением затвора (за выступающий снизу крюк) приведение к бою занимает 3-4 секунды, в зависимости от подготовленности пользователя.

Автоматика действует за счет отдачи свободного затвора (набегающего на ствол), при этом большая длина хода затвора и выстрел на выкате обеспечивают почти безударную работу автоматики. Предохранитель-переводчик в положении «предохранитель» блокирует шептало, затвор удерживается в заднем положении до полного сцепления передней и задней частей ствольной коробки. При установке на одиночный огонь шептало удерживается напротив спускового крючка усилием возвратно-боевой пружины, после спуска шептало освобождается и отводится вперед своей пружиной, разобщаясь со спусковым крючком. В режиме непрерывного (автоматического) огня шептало остается на месте и не разобщается со спусковым крючком (модификация ПП-90 имела только режим непрерывного огня).

Для прицельной стрельбы служат штампованные складные стойки с мушкой и постоянным целиком. Между поднятыми прицельными приспособлениями может крепиться лазерный целеуказатель.

Пистолет-пулемет ПП-93 с откинутым прикладом и магазинами на 20 и на 30 патронов

Пистолет-пулемет ПП-93 со сложенным прикладом и магазином на 20 патронов

Калибр…9 мм

Патрон…9x18 ПМ (57Н181С), 7Н25

Масса оружия без магазина…1,47 кг

Длина оружия:

с откинутым прикладом… 585 мм

со сложенным прикладом… 325 мм

Длина ствола… 200 мм

Начальная скорость пули… 320 (9x18 ПМ) м/с

Темп стрельбы… 600-800 выстр./мин

Прицельная дальность…до 100 м

Емкость магазина…20 или 30 патронов

Пистолет-пулемет ПП-93 в кобуре

Неудобная эргономика ПП-90 натолкнула разработчиков на создание упрощенного нескладного, но более удобного в удержании варианта. Так появился пистолет-пулемет ПП-93 со складным прикладом. В 1994 г. Ковров-ский Механический Завод (КМЗ) подготовил его производство.

Работа автоматики и ударно-спускового механизма ПП-93 в целом повторяет ПП-90. Флажок переводчика-предохранителя в среднем положении блокирует шептало спускового механизма, заднее положение соответствует режиму одиночного огня, переднее - непрерывного (автоматического). Имеется автоматический предохранитель (перехватыватель) от случайного взведения затвора и выстрела при падении оружия. Окно выброса стреляных гильз находится с правой стороны затворной (ствольной) коробки. Рукояткой заряжания служит подвижная деталь в передней нижней части коробки, при стрельбе эта деталь удерживается пружинной защелкой и остается неподвижной. На дальности 25 м непрерывным огнем из неустойчивых положений очередь укладывается в грудную мишень.

Магазин вставляется в горловину пистолетной рукоятки с накладками из ударопрочной пластмассы. Из-за отсутствия цевья предпочтительно удержание, подобное хвату пистолета обеими руками - этому способствует передний изгиб увеличенной спусковой скобы. Штампованный металлический приклад ПП-93 складывается вверх.

ПП-93 может переноситься в оперативной кобуре под одеждой или на ремне.

Калибр…9 мм

Патрон…9x19 7Н21, 7Н31,

9x19 «люгер» («парабеллум»)

Масса оружия без магазина…1,6 кг

Длина оружия:

с откинутым прикладом… 620 мм

со сложенным прикладом…410 мм

Темп стрельбы… 500-600 выстр./мин

Прицельная дальность… 200 м

Емкость магазина…32 патрона (коробчатый)

64 патоона (шнековый)

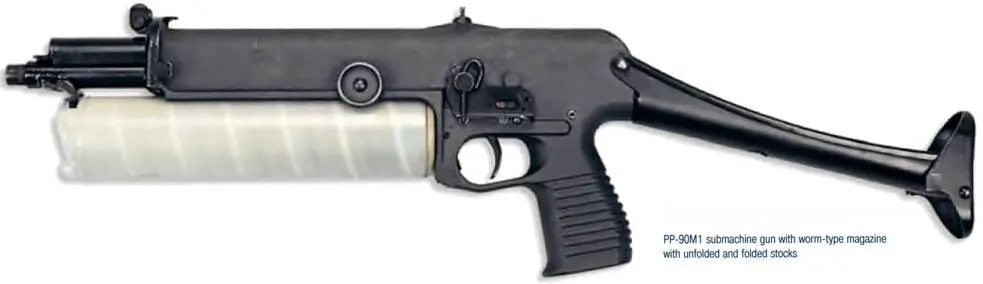

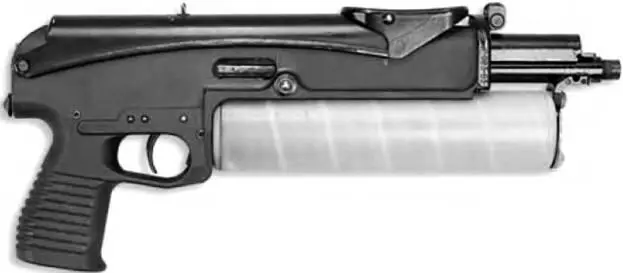

Пистолет-пулемет ПП-90М1 со шнековым магазином, со сложенным и откинутым прикладом

Пистолет-пулемет ПП-90М1 с коробчатым магазином
