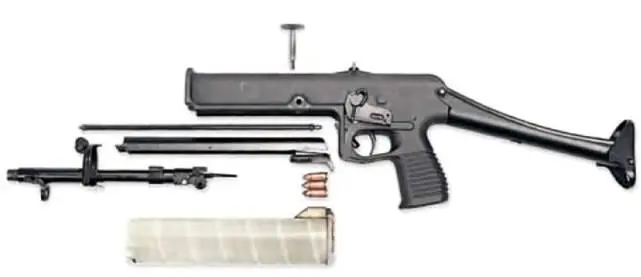

Неполная разборка пистолета-пулемета ПП-90М1

Пистолет-пулемет ПП-90М1 со шнековым магазином, адаптером и коробчатым магазином

Идея совместить в одной конструкции достоинства коробчатых и шнеко-вых магазинов привела к появлению модульных конструкций. В тульском КБ Приборостроения разработан пистолет-пулемет ПП-90М1 (с ПП-90М его конструкция не связана), рассчитанный под мощные патроны 7Н31 и 7Н21 типа 9x19 с пулями повышенной пробиваемости, также могут использоваться обычные 9-мм патроны «люгер». Пистолет-пулемет имеет автоматику на основе отдачи свободного затвора и классическую компоновку. Ствол и затворная группа выполнены отдельной сборкой, причем направляющие для движения затвора и отражатель выполнены на стволе, удар затвора в задней точке практически отсутствует. Это позволило использовать пластмассовый корпус, выполненный заодно с пистолетной рукояткой и спусковой скобой, уменьшив массу и стоимость, повысить коррозионную стойкость оружия и сместить вперед центр тяжести. Длительность цикла автоматики позволила оптимизировать темп стрельбы, повысив управляемость оружия. Вместо рукоятки затвора использован редко применявшийся прием - на торце выступающей из корпуса над стволом передней части затвора выполнена насечка, так получилась клавиша взведения. Кроме сокращения размеров оружия это повысило герметичность корпуса.

Ударно-спусковой механизм - куркового типа, допускает ведение одиночного и непрерывного (автоматического) огня. Переводчик-предохранитель расположен слева, над спусковой скобой. Выстрел - с заднего шептала.

Шнековый магазин с пластмассовым корпусом по устройству напоминает магазины ПП-19 «Бизон-2» и «Calico». Коробчатые двухрядные магазины - металлические. Шнековый магазин крепится непосредственно к корпусу, коробчатый - с помощью адаптера-цевья. По мере доработки в КБП решили отказаться от адаптера, и пистолет-пулемет теперь представляется только со шнековым магазином. Металлический приклад складывается вверх-вперед.

Калибр…9 мм

Патрон…9x18 ПМ

Масса оружия без патронов…1,78 кг

Длина оружия:

с выдвинутым прикладом… 485 мм

с убранным прикладом… 325 мм

Длина ствола…167 мм

Начальная скорость пули…315 м/с

Темп стрельбы… 900 выстр./мин

Боевая скорострельность… 40/100 выстр./мин

Прицельная дальность…до 100 м

Емкость магазина…20 или 30 патронов

Пистолет-пулемет АЕК-919К

с установленным ПМС, приклад выдвинут

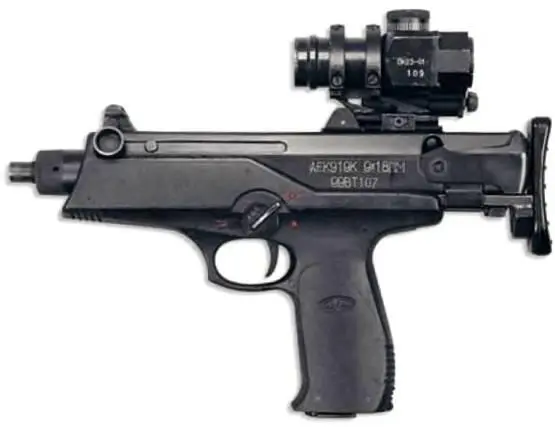

Пистолет-пулемет АЕК-919К

с коллиматорным прицелом ПК23-01,

приклад убран

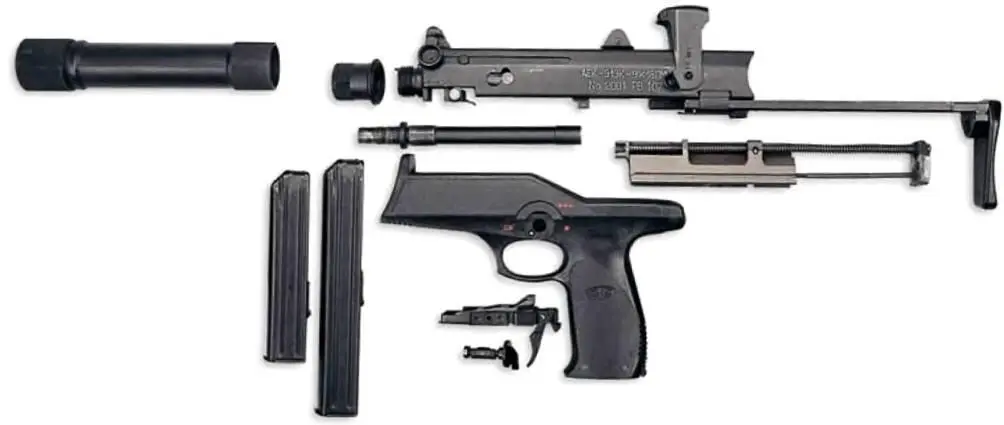

Неполная разборка пистолета-пулемета АЕК-919К, показаны ПМС и магазины на 20 и на 30 патронов

СКБ Ковровского механического завода (КМЗ) в начале 1990-х годов был разработан пистолет-пулемет АЕК-919 под патрон 9x18 ПМ. В дальнейшем, по результатам опытной эксплуатации, пистолет-пулемет был существенно доработан в направлении повышения компактности и безопасности в служебном обращении, в результате чего появился образец АЕК-919К «Каштан».

Действие автоматики АЕК-919К основано на использовании энергии отдачи свободного затвора. При этом использована схема с набегающим на ствол затвором, охватывающим ствол сверху и с боков. Ствол, отделяемый от оружия при разборке, имеет полигональные нарезы.

Спусковой механизм агрегатного типа допускает ведение одиночного и непрерывного огня. Флажковый переводчик-предохранитель расположен на левой стороне спусковой коробки. Выстрел происходит при наколе капсюля патрона жестким ударником. Экстракция стреляной гильзы производится подпружиненным выбрасывателем, ее отражение - стержневым отражателем, смонтированным на демпфере ниже направляющей возвратно-боевой пружины.

Рукоятка перезаряжания расположена с левой стороны и остается при стрельбе неподвижной.

Питание пистолета-пулемета производится из коробчатых магазинов емкостью 20 или 30 патронов. Гнездо под магазин расположено в пистолетной рукоятке, что позволяет сократить время смены магазина.

Прицел - с перекидным целиком на две дистанции 50 и 100 м.

Приклад - выдвижной с поворотным плечевым упором. Вертикальное положение плечевого упора служит для стрельбы с упором в плечо, горизонтальное - с упором в предплечье.

Переноска пистолета-пулемета осуществляется с помощью ремня-петли, который крепится к антабке затыльника ствольной коробки.

Пистолет-пулемет может быть укомплектован прибором малошумной стрельбы (ПМС) для повышения комфортности стрельбы в помещениях и обеспечения скрытности боевых действий. Кроме того, может быть установлена планка для крепления коллима-торного прицела и лазерного целеуказателя.

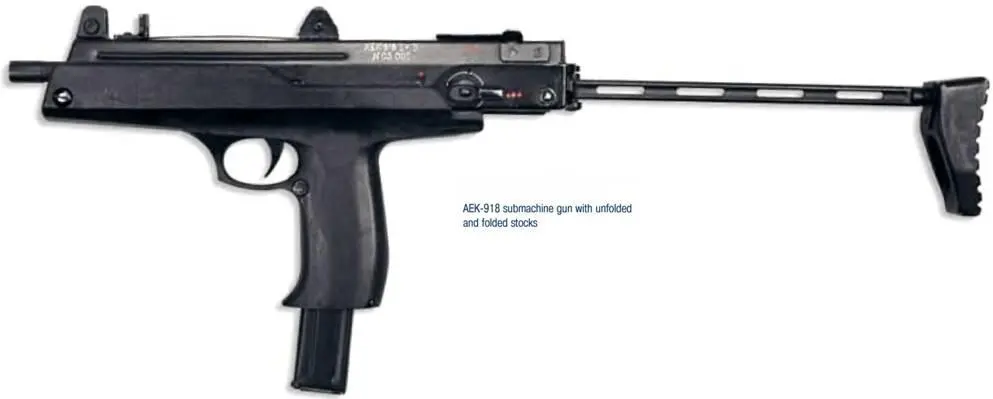

Пистолет-пулемет АЕК-918 с откинутым и со сложенным прикладом

Калибр…9 мм

Патрон…9x19 «люгер», 7Н21

Масса оружия без патронов…2,05 кг

Длина оружия:

со сложенным прикладом… 350 мм

с откинутым прикладом… 600 мм

Длина ствола…180 мм

Начальная скорость пули… 500 (патрон 7Н21) м/с

Темп стрельбы… 800-900 выстр./мин

Боевая скорострельность…100 выстр./мин

Прицельная дальность…до 200 м

Емкость магазина…30 патронов

Стрельба из пистолета-пулемета АЕК-918 с использованием приклада

Конструкторами ОАО «Ковровский механический завод» разработан пистолет-пулемет АЕК-918 со сбалансированной схемой автоматики под патрон 9x19.

В основу работы автоматики положено использование отдачи свободного затвора.

Система сбалансированной автоматики со встречным движением подвижных частей позволила компенсировать удары затвора в крайних точках и тем самым повысить устойчивость оружия при стрельбе и кучность автоматической стрельбы. Рукоятка заряжания расположена сверху.
