Шасси самолета трехопорное, с одноколесными стойками. Управляемая передняя стойка убирается вперед, основные стойки - в направлении фюзеляжа. Конструкция шасси и пневматиков оптимизирована для действий с грубо отремонтированных бетонированных ВПП и для посадки без выравнивания. Однако для устранения проблем с нагревом дисков колес при интенсивном торможении потребная длина ВПП, составлявшая, согласно первоначальным планам, 500 м, увеличена до 700 м. Для аварийного торможения на самолете имеется тормозной парашют.

Первые два опытных истребителя EF2000 оснащены двигателями Турбо-Унион RB199-122 (2 x 7260 кгс), аналогичными установленным на самолете «Торнадо». Силовая установка остальных самолетов будет состоять из двух ТРДДФ Евроджет EJ200 (2 х 9200 кгс).

EJ200 - двухвальный двухконтурный турбовентиляторный двигатель с форсажной камерой. В его конструкции используются монокристаллические турбинные лопатки, все режимная цифровая система управления, диски из порошковых материалов, щеточные уплотнения и встроенная система диагностирования. При изготовлении неподвижных частей двигателя широко применяются КМ. Камера сгорания ТРДДФ имеет термоизолирующее покрытие из керамического материала. Масса двигателя около 900 кг.

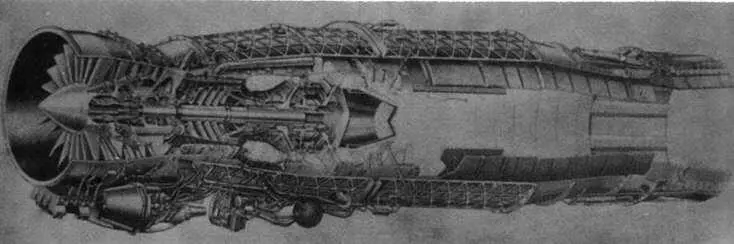

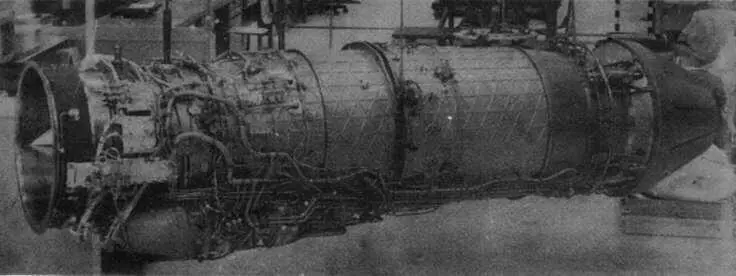

Двигатель Евроджет EJ200 и его компоновочная схема

На истребителе применен нерегулируемый подфюзеляжный воздухозаборник с криволинейной нижней кромкой и прямоугольными боковыми кромками, разделенный вертикальной перегородкой на два канала (для подвода воздуха к каждому двигателю), имеющий неподвижную верхнюю и отклоняемую нижнюю панель.

Топливо размещается в протестированных баках в фюзеляже, крыле и киле. На центральном и двух подкрыльевых узлах внешней подвески могут размещаться ПТБ: два емкостью по 1000 л и один (подфюзеляжный) на 1500 л. Предусмотрено использование системы дозаправки топливом в полете.

Консорциум Еврофайтер утверждает, что самолет имеет стоимость жизненного цикла на 30% меньше, чем у заменяемых им самолетов. На 1 летный час требуется всего 10 Чел. - Ч наземного обслуживания (для сравнения: у самолета F/A-18 этот показатель составляет 27,5 Чел.-Ч). Замена двигателя на EF2000 производится бригадой из четырех человек в течение 45 мин. На 1000 ч налета у евроистребителя ожидается менее 400 отказов (на F/A-18 - 1012 отказов).

Электрода станционная система управления полетом (ЭДСУ) квадруплексная адаптивная, не имеющая резервной механической проводки. Она обеспечивает искусственную устойчивость самолета, безопасное пилотирование на предельных режимах (имеются автоматы защиты от выхода на критические режимы), ослабление воздействия порывов ветра и высокую маневренность на установившихся режимах.

Система управления вооружением истребителя включает многорежимную когерентную импульсно-доплеровскую БРЛС ECR90 и ИК-систему переднего обзора PIRATE.

БРЛС ECR90 разрабатывается консорциумом Евро-радар, в состав которого входят британская фирма GEC-Ферранти, германская Телефункен, итальянская FIAR и испанская INISEL. Станция имеет программируемый процессор сигналов, обеспечивающий быструю смену режимов работы.

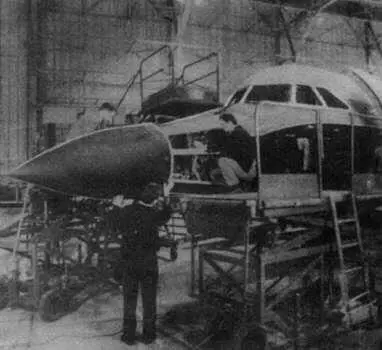

РЛС для истребителя EF2000 на летающей лаборатории ВАС 111

Она принадлежит к третьему поколению радиолокаторов и создается на основе БРЛС «Блю Виксен», разработанной в свое время для самолета Бритиш Аэроспейс «Си Харриер» FRS.2. Станция имеет плоскую антенную решетку с механическим сканированием по азимуту и оптимизирована, главным образом, для работы в режиме воздух - воздух. Первоначально предполагалось обеспечить одновременное сопровождение до десяти воздушных целей, однако в дальнейшем было решено ограничиться шестью целями. Требования к станции включают возможность поражения воздушных целей на всех ракурсах, в свободном пространстве и на фоне подстилающей поверхности, а также высокую помехозащищенность в условиях применения противником средств РЭП.

ИК-система PIRATE контейнерного типа, разрабатывается с сентября 1992 г. консорциумом Евроферст (Eurofirst) в составе фирм FIAR (Италия), Торн-ЕМ1 (Великобритания) и Евротроника (Испания). Она должна устанавливаться на левом подфюзеляжном узле внешней подвески. Система предназначена для обнаружения воздушных и наземных целей. В режиме обнаружения и сопровождения воздушных целей посредством теплопеленгации будет формироваться изображение, близкое к радиолокационному, а в тепловизионном режиме, более подходящем для работы по земле, - монохромная картина, отображаемая на ИЛ С или многофункциональном индикаторе на приборной доске. Прототип системы, проходящий наземные испытания; обеспечивает дальность обнаружения до 9 км по самолетам и около 6 км по вертолетам.

Самолет EF2000 оснащен инерциальной навигационной системой с кольцевыми лазерными гироскопами, нашлемным прицелом-индикатором, аппаратурой анализа, опознавания и определения приоритета угрожающих средств нападения противника, вычислителями области возможного применения вооружения, а также оборонительных и наступательных маневров.

Фирма Маркони исследовала возможность применения на самолете навигационной системы ТТА (Total Terrain Avionics) с использованием цифровой карты местности для обхода наземных препятствий при полете на малых высотах.

Оборонительная система DASS - самый дорогостоящий элемент радиоэлектронного оборудования, созданный для евроистребителя, - обеспечивает синтезирование и оценку информации, получаемой от приемников радиолокационного и лазерного излучения, других датчиков, а также автоматическое включение необходимых активных (передатчики помех, буксируемые ложные цели) и пассивных средств зашиты и предупреждения о наиболее опасной угрозе. Контейнеры с аппаратурой РЭП расположены на концах консолей крыла (на самолетах ВВС ФРГ от использования этой системы, возможно, придется отказаться по финансовым соображениям).

На истребителе имеется 13 узлов внешней подвески. Типовой состав вооружения для ведения воздушного боя - четыре УР средней дальности AIM-120 AMRAAM, «Аспид» (на самолетах ВВС Италии) или «Скайфлэш» (на британских самолетах), размещенные под фюзеляжем в полуутопленном положении, а также две УР малой дальности AIM-9 «Сайдуиндер» или ASRAAM на крайних подкрыльевых узлах внешней подвески. Общее число ракет класса воздух - воздух может достигать 10, однако даже с таким вооружением взлетная масса истребителя не должна превышать 18 140 кг (40000 фунтов). На трех узлах внешней подвески возможно размещение ПТБ. Самолет оснащен 27-мм пушкой фирмы Маузер.
