Пушка 2-К изготавливалась по германским чертежам, которые, по отзывам руководства завода, оказались неудовлетворительными. Пушки собирались с индивидуальной пригонкой. Качество автоматов было очень низким.
27 ноября 1931 года КБ № 1 Орудийно-Арсенального объединения получило заказ на проектирование и изготовление опытного образца спаренной 20-мм пушки обр. 1930 г. Она проектировалась в двух вариантах: на колесном лафете и на тумбе для стационарной установки. Вес установки на колесном лафете - 550 кг, угол ВН 0°, +80°, угол ГН - 360°. Установка имела съемный щит толщиной около 4 мм.
Параллельно была спроектирована самоходная 20-мм установка на шасси трехосного автомобиля типа «Форд» для оснащения мотомеханизированных бригад РККА. В ходе переоборудования платформа и кабина машины не менялась. Угол ГН по воздушным целям составлял 360°, а по наземным 270° (из-за кабины). Расчет 4 человека. На платформе размещался боекомплект 1000 снарядов, из них 200 в обоймах. Установка легко снималась с платформы и устанавливалась на грунт.
Кроме того, планировалось установить 20-мм пушку обр. 1930 г. в танкетку Т-27. Справа на месте пулемета устанавливалась качающаяся часть 20-мм автомата. Угол ГН составлял + 15°, максимальный угол возвышения + 10°. Таким образом, установка не была приспособлена для зенитной стрельбы.
На 1 ноября 1936 года на вооружении РККА состояло 13 20-мм пушек обр. 1930 г. на колесных лафетах и 18 20-мм пушек обр. 1930 г., установленных на автомобилях ЗИС-6. Кроме того, имелось 8 учебных пушек на колесных лафетах.
По договору от 28.08.1930 г. фирма «Рейнметалл» поставила только документацию и ряд полуфабрикатов на 3,7-см зенитную пушку, так как опытный образец еще не был до конца отработан фирмой. Устройство автомата аналогично 3,7-см Flak 18 (см. раздел «Немецкие зенитные автоматы»). Лафет трехстанинный со съемным двухколесным ходом.
Бронепробиваемость снаряда 37-мм автоматической зенитной пушки обр. 1930 г. была одинакова с 37-мм противотанковой пушкой обр. 1930 г. (1-К).
В СССР пушка получила наименование «37-мм автоматическая зенитная пушка обр. 1930 г.» Иногда ее называли 37-мм пушкой «Н» (немецкой).
Производство пушки было начато в 1931 году на заводе № 8, где она получила заводской индекс 4-К.
В 1931 году было предъявлено 3 пушки.
В 1932 году дан план 25 пушек, сдано 3 пушки, а по другим сведениям -ничего. В том же году система снята с производства.
Переделки в пушке с 1932 года делал завод № 13.
Таким образом, ни одна 37-мм пушка обр. 1930 г. не попала на вооружение РККА.
Судьба 20 и 37-мм пушек обр. 1930 г., говоря языком науки, представляет идеальный чистый эксперимент, показавший возможности фирмы «Рейнметалл» и завода № 8.

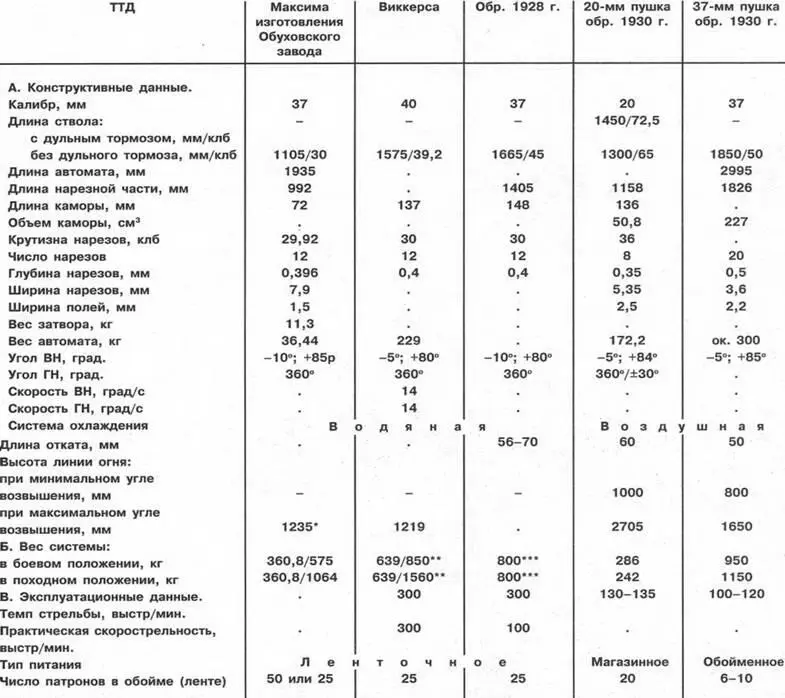

* - Для колесного лафета
** - Вес системы на тумбовом/на полевом лафете. *** - На лафете Б-5.

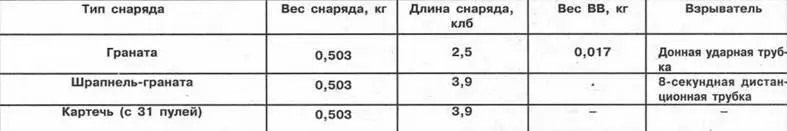

Боекомплект и баллистика 37-мм автомата Максима.

Питание ленточное. Первоначально в ленте было 50 патронов, но позже число патронов уменьшено до 25. Длина унитарного патрона - 167-168 мм, вес - 0,674 кг. Заряд 0,038-0,043 кг пороха. Начальная скорость - 503,7 м/с. Дальность стрельбы - 4024 м при угле возвышения - 25°.

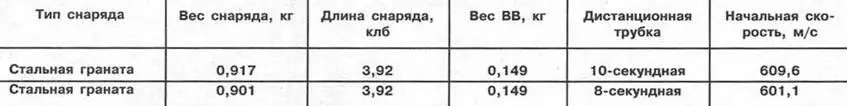

Боеприпасы и баллистика 40-мм автомата Виккерса.

Питание ленточное, в ленте 25 патронов. Длина патрона 298 мм, вес - 1,297 кг. Заряды использовались двух типов -английского изготовления (92 гр. кордита марки 1) и русского изготовления (145 гр. ленточного пороха). Дальность стрельбы табличная - 5335 м при угле возвышения +15,5°.
Боеприпасы и баллистические данные 37-мм автомата обр. 1928 г.

Давление в канале (опытное) - 2575 кг/см2. Дальность стрельбы при угле возвышения +25° - 5447 м, баллистическая дальность при угле возвышения +45° - около 8 км, баллистический потолок - около 5 км.

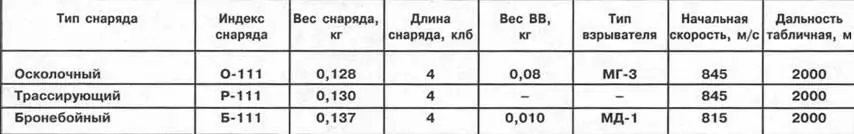

Боеприпасы и баллистика 20-мм пушки обр. 1930 г.

Баллистическая дальность осколочного снаряда - около 5000 м, а баллистический потолок - около 3800 м. Заряд для всех снарядов одинаковый: весом 0,041 кг марки 4/1, создавал давление в канале 2800 кг/см2. Вес гильзы 0,14 кг, вес унитарного патрона 0,302-0,312 кг.

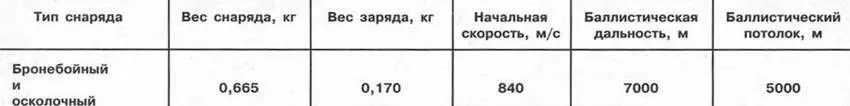

Боеприпасы и баллистика 37-мм автоматической пушки обр. 1930 г. (4-К)

Длина патрона - 351 мм, вес патрона - 1,55 кг.
Бронебойный снаряд на дистанции 500 м под углом в 60° пробивал 30-мм броню. Фактически бронепробиваемость снарядов 37-мм пушки обр. 1930 г. (4-К) равнялась бронепробиваемости 37-мм противотанковой пушки обр. 1930 г. (1-К).
Михаил Николаевич Кондаков (1898-1954 гг.) является наиболее таинственным конструктором артиллерийских систем. Ни он, ни его конструкторское бюро не упомянуты ни в Энциклопедии Великой Отечественной войны, ни в многочисленных изданиях типа «Оружие победы».
В КБ Кондакова были разработаны интереснейшие конструкции пулеметов и пушек для всех видов вооруженных сил - авиационные, зенитные, корабельные, полевые, казематные и т. д. Насколько известно автору, Кондаков не репрессировался, награжден орденом Ленина, Отечественной войны I степени, Трудового Красного Знамени и др. Поэтому официальная завеса молчания вокруг Кондакова и его КБ, по меньшей мере, непонятна. Таким образом, благодаря молчанию и невниманию независимых историков войны, конструктор замечательных систем практически забыт.
Кондаков родился в Санкт-Петербурге в семье служащего, в 1917 году окончил реальное училище ив 1918 году добровольцем ушел в Красную Армию. В 1927 году он оканчивает Артиллерийскую академию им. Дзержинского. С 1932 года до последних дней своей жизни (1954 год) Кондаков был начальником и главным конструктором Особого конструкторского бюро. Первоначально оно называлось КБ Артакаде-мии, в конце 30-х годов в большинстве официальных бумаг именовалось «КБ Кондакова», а затем получило название ОКБ-43. Тема нашей статьи позволяет затронуть лишь ту малую часть работ этого замечательного конструкторского бюро, которая была связана с зенитными автоматами.
37-мм автомат АКТ-37
В 1932 году сотрудники Артакаде-мии Кондаков и Толочков начали проектирование универсального 37-мм автомата АКТ-37, предназначенного как для установки на лафет зенитной пушки, так и для вооружения самолетов. Первоначально автомат назывался АКТ-2 (Автомат Кондракова-Толчкова). Эта универсальность и погубила АКТ-37 как зенитный автомат.
