Но потом прибыли иностранцы.

В 1521 году испанцы захватили Теночтитлан и сровняли его с землей, а затем отстроили город заново на фундаментах ацтекских храмов-пирамид. Они вырубили деревья вокруг озера, чем вызвали глиняные оползни и эрозию, из-за которых озеро обмелело. Уровень воды поднялся, и в XVII–XVIII веках город часто страдал от наводнений, приносящих разрушения и хаос (после наводнения 1629 года город оказался под водой на пять лет). В конце концов озеро засыпали землей, чтобы расширить город, но он по-прежнему регулярно страдал от наводнений из-за высокого естественного уровня воды в почве.

В земле есть определенный уровень, под которым проходят естественные потоки воды, которые насыщают землю: его называют уровнем грунтовых вод. Если выкопать яму в месте, где высокий уровень грунтовых вод, то эта яма довольно быстро будет заполняться водой: таким первоначально и было озеро Текскоко. Если яму заполнить землей – как заполнили озеро Текскоко, – а потом поливать почву водой, имитируя дождь, то постепенно вода начнет скапливаться на поверхности земли (так же как лужи образуются у нас в саду, потому что почва насыщена водой). Так произошло и с Мехико. Озеро заполнили землей, но воде было некуда деться. Когда шел дождь, то почва перенасыщалась влагой, которой в ней и так было много из-за грунтовых вод, и вода скапливалась на улицах города. Наводнения стали контролировать только в XX веке с помощью огромной сети туннелей, по которым уводили избыток воды. Но традиции строительства на столь непредсказуемой и нестабильной земле по-прежнему прослеживаются в современном городе.

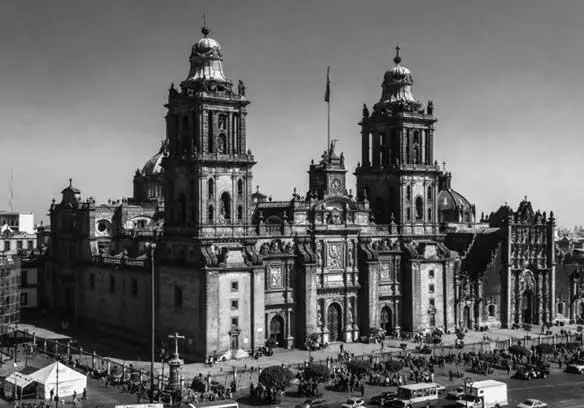

Кафедральный собор, Мехико

Стоя во дворе огромного серого Кафедрального собора Мехико, я искала в толпе доктора Эфраина Овандо-Шелли, геотехнического инженера, который, судя по фотографии, носил солнечные очки и одежду цвета хаки и немного напоминал Индиану Джонса. Стройные твердые колонны собора резко контрастировали с изящной резьбой между ними, но по-настоящему мое внимание как инженера привлекли трещины в здании. Я увидела черное пространство, открывшееся в слоях раствора и каменной кладки, а две массивные колокольни по бокам от главного входа казались не совсем вертикальными. Но мои мысли прервал доктор Овандо-Шелли, который явился точно в назначенное время в солнечных очках, поздоровался со мной, дал свою книгу и повел меня к собору на очень необычную экскурсию.

Как только мы вошли в собор (см. карту, точка А), кое-что показалось мне очень странным. Толпы туристов замерли перед величием этого места, а верующие сидели, почтительно наклонив головы, на полированных деревянных скамьях. Но мое внимание привлек пол. Мы двигались к задней части собора, словно поднимаясь в гору. И так и было – из-за неравномерного оседания почвы, которое исторически происходит на этом месте, пол собора поднимается вверх.

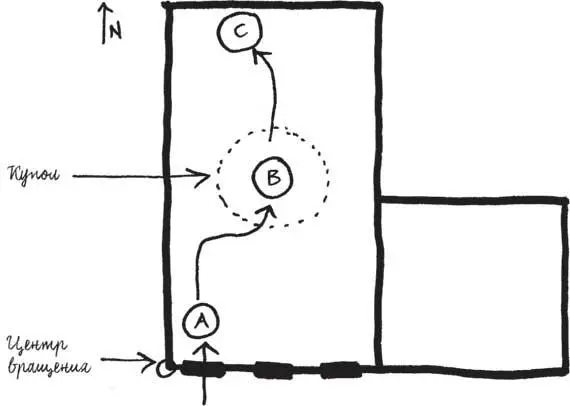

Карта Кафедрального собора

Строительство собора началось в 1573 году на фундаменте ацтекской пирамиды. Архитектор Клаудио де Арсиньега знал об особенностях почвы и спроектировал хитрый фундамент. Первым делом он поместил более 22 тысяч деревянных кольев – 3–4 м длиной – в почву, чтобы «сцепить» ее в единое целое. Представьте ящик с песком, в который опустили множество шампуров с заданным рисунком. Если встряхнуть ящик, то песок движется по нему уже гораздо меньше, чем если бы в нем не было шампуров. Колья выполняли не совсем ту же функцию, что сваи, потому что они были рассчитаны не на то, чтобы выдерживать вес собора, а всего лишь на укрепление почвы.

После этого строители возвели поверх кольев массивную кладку. Ее размеры – 140 × 70 м, она примерно той же ширины, что футбольное поле, но в полтора раза длиннее, а толщина около 900 мм. На эту кладку уложили массивные балки – особым орнаментом наподобие вафли – таким образом, чтобы колонны и стены собора опирались на них. Верхняя поверхность балок расположилась на уровне пола собора и распределила вес колонн по кладке, а та, в свою очередь, передала нагрузку земле. Такой тип фундамента (с балками или без) называется сплошным.

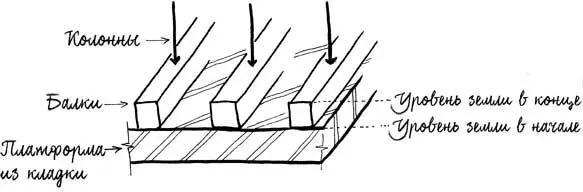

Слои, составляющие сплошной фундамент собора

Функция такого фундамента соответствует названию: он покрывает всю поверхность земли под постройкой. При строительстве на мягкой почве главное – не сосредоточивать большую нагрузку на маленькой площади. Это все равно что наступить на глину тонкими шпильками. Многим приглашенным на летние свадьбы знакомо ощущение, когда тонкий каблук тонет в земле, так как он оказывает на нее большое давление (его можно вычислить, разделив силу на площадь поверхности). Обувь на плоской подошве так просто не увязнет, потому что та же сила распределяется на гораздо большую поверхность – по этому принципу работают снегоступы. Таким образом, платформа из кладки выступила в роли туфель на плоской подошве, и вес здания распределился на большую поверхность. Но проблема в том, что иногда земля такая мягкая, что даже распределения веса здания на большой поверхности во избежание точечной нагрузки оказывается недостаточно.

Вероятно, стоит отметить, что ни висячие сваи, ни сваи-стойки не предназначались для поддержки веса здания. Возможно, из-за фундамента древней пирамиды, а может, потому, что инженеры того времени понимали, что если сваи будут доходить до твердого слоя почвы, то собор, наоборот, может начать подниматься. И в самом деле, колонна с Ангелом Независимости в городе Мехико (возведенная в 1910 году) стоит на сваях, и за сто лет к ее основанию пришлось добавить 14 ступенек, потому что она растет относительно улицы. Инженеры в Мехико согласны с тем, что лучше давать городским постройкам медленно, стабильно и равномерно тонуть, чем расти.

Когда собор построили, то верх кладки совпадал с уровнем земли. На фундаменте стояли балки глубиной 3,5 м, а сверху на них опирался уже сам пол собора. Таким образом, изначальная постройка находилась в 3,5 м над землей, то есть инженеры предусмотрели, что здание утонет, и планировали, что к окончанию строительства оно как раз утонет до того уровня, чтобы пол сровнялся с землей. Они надеялись, что здание утонет равномерно и без повреждений. Несмотря на усилия де Арсиньеги, во время строительства, так как на тяжелый камень сверху укладывали тяжелый камень, здание начало тонуть неравномерно. Юго-западный угол собора (на диаграмме левый передний угол) утонул глубже, чем северо-восточный. Чтобы скомпенсировать эту неравномерность, строители увеличили толщину 900-миллиметровой кладки с южной стороны.
