Иван Шунейко - Пилотируемые полеты на Луну

13 марта в конце 138-го витка – командный отсек Apollo-9-совершил посадку в Атлантическом океане в 545 км севернее-Пуэрто-Рико и в 290 км восточнее Багамских о-вов. Полная продолжительность полета Apollo-9 составила 241 ч 0 мин53 сек.

Руководство NASA оценило полет Apollo-9 вполне успешным. Испытание оборудования систем корабля Apollo показало его готовность к выполнению операций по полной программе с посадкой на поверхности Луны; впервые успешно осуществлена на орбите встреча и стыковка лунного корабля и основного блока; успешно прошел испытания скафандр с ранцевой автономной системой жизнеобепечения; ЦАП успешно демпфировал колебания корабля при работе маршевого ЖРД.

18 мая 1969 г. в 16 ч 49 мин по Гринвичу стартовала ракета-носитель Saturn V и корабль Apollo-10 с экипажем в составе Томас Стаффорд (командир корабля), Джон Янг (пилот командного отсека) и Юджин Сернан (пилот лунного корабля).

Полет Apollo-10 являлся генеральной репетицией перед полетом Apollo-11 с посадкой на Луну.

Программа предусматривала выполнение всех операций и маневров, которые предстояло выполнить кораблю Apollo-11, за исключением этапа торможения и посадки на Луну и взлета с Луны.

Основные задачи полета Apollo-10.

1. Испытание лунного корабля на орбите ИСЛ с проведением всех маневров, необходимых для посадки на Луну и снижения до высоты 15 км над поверхностью Луны; проверка управления лунным кораблем основной и аварийной системами навигации и управления.

2. Испытания радиолокатора встречи на орбите ИСЛ на дальности 565 км.

3. Испытание аварийного дальномера, установленного на основном блоке. Он используется для обеспечения встречи на орбите ИСЛ, если откажет ЖРД взлетной ступени, и активную роль в обеспечении встречи будет играть основной блок.

4. Испытания посадочного радиолокатора в течение 800 сек, когда лунный корабль будет дважды проходить над местом посадки № 2.

5. Осмотр и фотографирование с высоты 111 км из командного отсека и с высоты 15 км из лунного корабля места посадки № 2 с координатами 0°43'56" с. ш. и 23°33'51" в. д., выбранного в качестве основного для посадки Apollo-11. Важной задачей экипажа являлось изучение ориентиров на подходе к месту посадки. Изучение и фотографирование запасного места посадки № 3.

6. Навигация на орбите ИСЛ и изучение влияния на траекторию аномалий гравитационного поля Луны. По опыту полета Apollo-8 ошибки прогнозирования на борту параметров траектории настолько велики, что было принято решение орбиту ИСЛ Apollo-10 наклонить на 1,2°, сделав ее аналогичной орбите Apollo-11 и с помощью наземной сети слежения за Apollo-10 уточнить влияние аномалий гравитационного поля, чтобы можно было внести соответствующие коррективы при полете Apollo-11.

Общая продолжительность полета по программе 192 ч 05 мин.

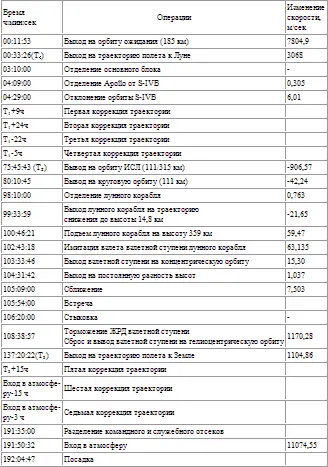

Номинальная программа вывода корабля Apollo-10 на орбиту ожидания дана в табл. 19. Полет корабля Apollo-10 на Луну и возвращение на Землю представлены в табл. 20.

Ракета-носитель Saturn V с кораблем Apollo-10 стартовала в расчетный момент времени 18 мая 1969 г. в 16 ч 49 мин по Гринвичу с азимутом 72°. На геоцентрическую орбиту ожидания высотой в апогее 190 км, высотой в перигее 185 км и наклоном к экватору 32,5° S-IVB и Apollo вышли на 0,3 сек позже расчетного времени.

На участке выведения во время работы ЖРД J-2 ступени S-IVB наблюдались колебания с частотой 17…19 гц и амплитудой, достигавшей ±0,25 g; колебания начались в To +624 сек. Наложение ВЧ-колебаний на низкочастотные наблюдались и во время работы ЖРД J-2 на этапе вывода на траекторию полета к Луне.

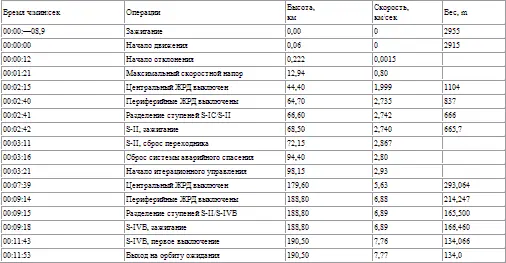

Таблица 19

Последующий анализ телеметрической информации показал, что через 4 мин 31 сек после включения ЖРД J-2 ступени S-IVB и до конца работы имели место колебания с частотой 15…16 гц и амплитудой ±0,1 g, было высказано предположение, что амплитуда колебаний могла быть усилена креслами космонавтов в 2 раза.

Через полтора оборота по орбите ожидания вторично был запущен ЖРД J-2 ступени S-IVB, скорость возросла до 10 873,55 м/ceh. и в 19 ч 23 мин по Гринвичу (T0 +2 ч 33 мин 26 сек) над Австралией Apollo-10 вышел на траекторию полета к Луне (рис 42.7).

Это траектория свободного возвращения; после 149 ч 49 мин полета по ней корабль может произвести посадку в океане в точке с координатами 24,9° ю. ш , 84,3° в. д.

Через 25 мин после выхода на траекторию полета к Луне, на расстоянии 3000 км от Земли Д Янг управляя основным блоком, произвел перестроение и стыковку основного блока с лунным кораблем. После стыковки переходной туннель был заполнен кислородом из расходного бака командного отсека. Во время этой операции струя кислорода разрушила облицовку теплозащитной стекловаты. Частички стекловаты разлетелись, проникли в командный отсек и лунный корабль и доставили астронавтам много неприятностей.

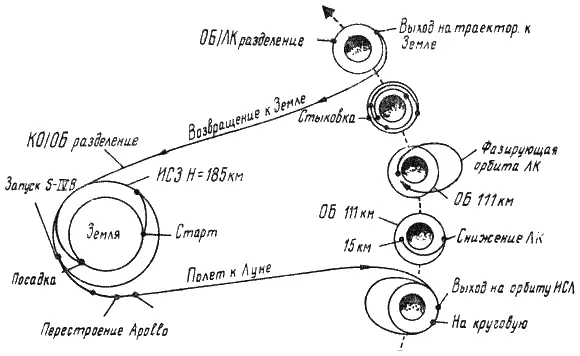

Рис. 42.7 Схема полета корабля Apollo-10

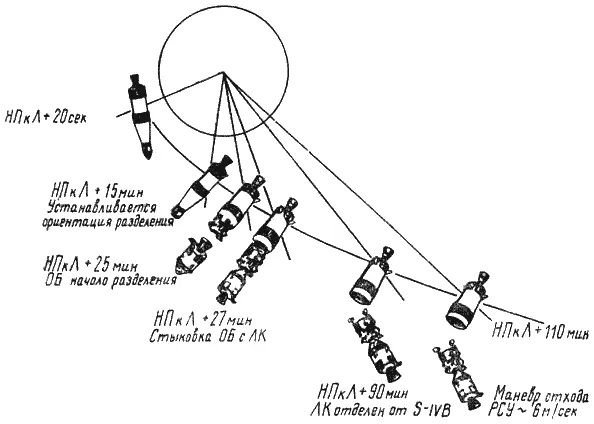

Рис. 42.8 Перестроение отсеков корабля Apollo-10 на траектории полета к Луне (НПкЛ – начало полета к Луне)

Корабль Apollo-10 отделился от S-IVB со скоростью 0,3 м/сек, сообщенной четырьмя пружинами, установленными в точках крепления лунного корабля к переходнику (рис. 42.8).

После слива остатков жидкого топлива через камеру ЖРД J-2 ступень S-IVB получила приращение скорости около 38 м/сек, отошла от Apollo-10, и в момент времени To +78 ч 50 мин, пройдя мимо задней кромки лунного диска на расстоянии 3150 км, вышла на орбиту вокруг Солнца.

Вывод на траекторию перелета к Луне оказался настолько точным, что вместо четырех запланированных коррекций была сделана лишь одна. В момент времени To +26 ч 32 мин 56 сек, когда корабль находился на расстоянии около 200 000 км от Земли, был включен на 7 сек ЖРД служебного отсека и скорость увеличилась на 14,9 м/сек.

Движение по траектории свободного возвращения без коррекции обеспечивало облет Луны на минимальном расстоянии 536 км от ее поверхности; в результате коррекции высота в перицентре траектории облета уменьшилась до 112,5 км.Вектор корректирующего импульса был направлен под углом 6° к плоскости траектории полета и был обеспечен переход корабля на селеноцентрическую орбиту с заданным наклоном к экватору.
