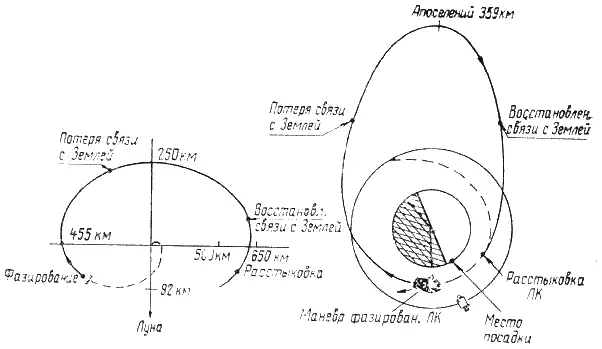

Рис. 42.12. Маневр фазирования взлетной ступени лунного корабля Apollo-10

В To +102 ч 45 мин, когда лунный корбаль находился на высоте 22 км над местом посадки № 2, была сброшена посадочная ступень лунного корабля (вес лунного корабля перед разделением ступеней был равен 3863,7 кг). Ю. Сернан включил ЖРД РСУ и, увеличив скорость на 0,6 м/сек, отвел взлетную ступень на безопасное расстояние от посадочной. чтобы предотвратить их столкновение. Внезапно взлетную ступень начало бросать в разные стороны, поворачивать по крену на 180° и по тангажу на 233°. Т. Стаффорд взял управление, выключил автопилот и с помощью ручного управления стабилизировал взлетную ступень.

Приводилось несколько объяснений этого происшествия, но, по-видимому, наиболее вероятно то, что тумблер управления был ошибочно установлен ка автоматический поиск после проверки скоростного гироскопа, который давал неправильные показания о скорости разворота относительно оси рыскания.

После стабилизации взлетной ступени Т. Стаффорд начал осуществлять сближение и встречу с основным блоком по этапам.

В To +102 ч 55 мин 01 сек был включен взлетный ЖРД на 15 сек, скорость уменьшилась на 63,2 м/сек, взлетная ступень перешла на орбиту 86,4/20,2 км, оказалась ниже на 26,2 км и отставала от основного блока на 274 км(рис.42.13).

В To +103 ч 45 мин были включены ЖРД РСУ на 27,3 сек, топливо расходовалось из основных баков, скорость увеличилась на 13,82 м/сек и взлетная ступень перешла на орбиту 88,3/77,5 км.

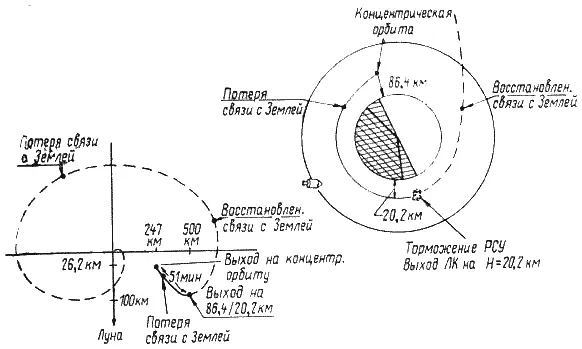

Рис. 42.13. Выход взлетной ступени лунного корабля Apollo-10 на орбиту высотой 86,4/20,2 км над поверхностью Луны

В To +104 ч. 44 мин были включены ЖРД РСУ и вектор тяги направлен вдоль лунного радиуса, взлетная ступень перешла на концентрическую орбиту с постоянной разностью высот 27,8 км с орбитой основного блока (рис. 42.14 и 42.15).

Момент окончательного фазирования был начат над центром не освещенной стороны Луны, угол возвышения был 26,6°, радиолокатор встречи вел непрерывно слежение и рассчитывался маневр встречи.

В To +105 ч 22 мин 50 сек были включены ЖРД РСУ на 15 сек, вектор тяги направлен по линии визирования основного блока, приращение скорости составило 7,62 м/сек. Маневр торможения был выполнен за диском Луны, после появления из-за лунного диска взлетная ступень и основной блок совершили полет строем на расстоянии нескольких метров друг от друга. Причаливание и стыковку Д. Янг завершил в To +106 ч 21 мин, автономное маневрирование лунного корабля продолжалось 8,5 ч.

После возвращения Т. Стаффорда и Ю. Сернана в командный отсек взлетная ступень была отделена от основного блока, который затем был отведен на безопасное расстояние. По команде с Земли был включен ЖРД взлетной ступени до полного израсходования топлива, чтобы перевести ее на гелиоцентрическую орбиту, но необходимую ориентацию вектора тяги обеспечить не удалось и ступень перешла на селеноцентрическую орбиту 216/17 км.

Последующие 29 ч, в течение которых основной блок оставался на орбите ИСЛ, астронавты вели наблюдения за лунными ориентирами, фотографировали отдельные участки лунной поверхности, вели навигационные эксперименты.

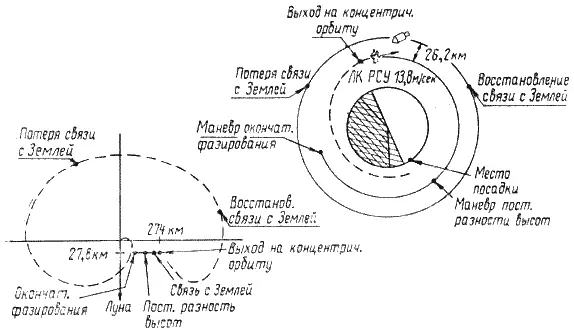

Рис. 42.14. Выход взлетной ступени лунного корабля Apollo-10 на концентрическую орбиту и постоянную разность высот.

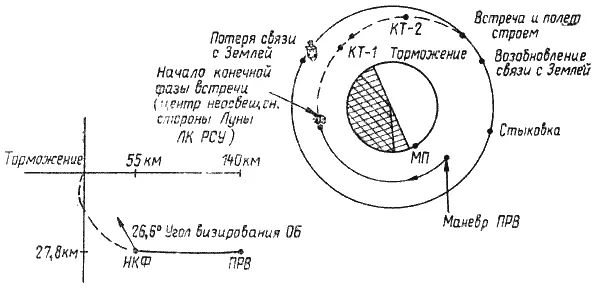

Рис. 42.15. Маневр выхода на постоянную разность высот и конечная фаза встречи взлетной ступени с основным блоком корабля Ароllо-10

В общей сложности основной блок корабля Apollo-10 находился на орбите ИСЛ 61 ч 40 мин.

В момент времени To +137 ч 36 мин 28 сек, когда основной блок находился за Луной, был включен ЖРД служебного отсека; двигатель проработал 2 мин 44 сек (на 3 сек меньше расчетного времени), приращение скорости составило 1107,5 м{сек, скорость основного блока в момент выключения ЖРД была 2732,2 м/сек. Перегрузка во время работы ЖРД была 0,75.

Основной блок был выведен на траекторию, близкую к расчетной. Единственная коррекция траектории возвращения была сделана в To +188 ч 49 мин 56 сек, ЖРД служебного отсека проработал 6,6 сек, и приращение скорости составило 0,49 м/сек.

Перелет к Земле продолжался около 54 ч. В момент времени To +191 ч 34 мин 30 сек служебный отсек был отделен от командного отсека, а в To +191 ч 49 мин 11 сек командный отсек вошел в атмосферу Земли на высоте 122 км со скоростью 11 030 м/сек (расстояние от точки входа в атмосферу до точки посадки было 2770 км). В момент времени To +191 ч 57 мин 11 сек открылись тормозные парашюты на высоте 7800 м, спустя 43 сек на высоте 3000 м открылись главные парашюты. Посадка произошла 26 мая в 16 ч 52 мин 25 сек пэ Гринвичу в точке с координатами 15,01° ю. ш. и 164,41° з. д. в 6…8 км от авианосца «Принстон». Полная продолжительность полета Apollo-10 192 ч 3 мин 25 сек.

Полет Apollo-10 по достигнутым результатам оказался вполне успешным.

Космическая система Saturn V Apollo продемонстрировала готовность к выполнению главной задачи – высадки астронавтов на Луну, была доказана эффективность принятой методики встречи и стыковки взлетной ступени с основным блоком на орбите ИСЛ, проведены испытания посадочного радиолокатора, успешно прошла испытания всех систем лунного корабля – двигательных установок, посадочной и взлетной ступеней, основной и аварийней системы навигации и управления и радиооборудования.

Визуальные исследования места посадки № 2, проведенные астронавтами с близкого расстояния и анализ кинофотоснимков показали пригодность участка для посадки корабля Apollo-11.

Астронавты приобрели опыт навигации и управления лунным кораблем на орбите ИСЛ. Физическое состояние астронавтов было отличным, они не жаловались на недомогание или укачивание в полете.

Существенных неисправностей космической системы Saturn V Apollo, которые могли бы препятствовать полету с посадкой на Луне, не наблюдалось. [6—16].

16 июля 1969 г. в 13 ч 32 мин по Гринвичу стартовала ракета-носитель Saturn V и корабль Apollo-11 с экипажем: Нейл Армстронг (командир корабля), Майкл Коллинз (пилот командного отсека) и Эдвин Олдрин (пилот лунного корабля).

Цель полета – посадка лунного корабля на Луну в районе Моря Спокойствия, в 190 км западнее кратера Маскелини, в точке с координатами 0°42'50" с. ш. и 23°42'28" з. д., выход на поверхность Луны Н. Армстронга и Э. Олдрина, сбор 60 кг лунного грунта, установка аппаратуры для исследования Луны, продолжительность пребывания на поверхности Луны вне корабля около 3 ч, старт с поверхности Луны и возвращение на Землю.
