Иван Шунейко - Пилотируемые полеты на Луну

В момент времени To +100 ч 05 мин, на 4 мин 50 сек раньше расчетного времени, когда Apollo-11 находился за Луной, М. Коллинз произвел расстыковку, Н. Армстронг отвел лунный корабль на 12…15 м, повернул его по тангажу и рысканию, а М. Коллинз из командного отсека осмотрел лунный корабль и убедился в отсутствии у него повреждений.

Затем М. Коллинз включил ЖРД РСУ на 6,9 сек, основной блок получил приращение скорости 7,6 м/сек и перешел на эквипериодическую орбиту с максимальным удалением на 4,07 км от лунного корабля через полоборота.

Астронавты в лунном корабле проводят последние подготовительные операции: проверяют работу радиолокатора встречи, вводят данные в бортовую ЭЦВМ, проверяют согласование гироплатформ лунного корабля и командного отсека.

В момент времени To +101 ч 36 мин 14,07 сек (на 2 мин 34 сек раньше расчетного времени), когда лунный корабль находился за Луной, был включен ЖРД посадочной ступени; он проработал 15 сек на тяге 10% номинальной, 0,8 сек на переходном режиме и 13 сек на тяге 40% номинальной, в результате чего скорость лунного корабля уменьшилась на 22,6 м/сек и он перешел на снижение по орбите с высотой в периселении 15,8 км и в апоселении 106 км (рис. 43.4).

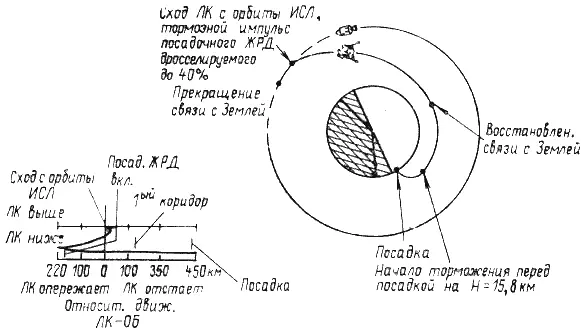

Рис. 43.4. Снижение лунного корабля с орбиты искусственного спутника на поверхность Луны

В момент времени To +102 ч 29 мин через основной блок, выполнявший роль ретранслятора, Н. Армстронгу было передано специальное разрешение Центра управления полетом на выполнение посадки на Луну.

Посадка осуществлялась в 3 этапа: торможение, приближение к точке посадки, вертикальная посадка.

В момент времени To +102 ч 33 мин 04 сек на расстоянии 424,7 км от места посадки № 2 начался этап торможения, был включен ЖРД посадочной ступени, он работал 26 сек на тяге 10% номинальной и 358 сек на номинальной тяге 4472 кг. Далее, в течение 2 мин тяга уменьшалась с 59 до 55% номинальной. На этапе торможения лунный корабль был повернут окнами вниз и астронавты заметили, что время пролета кратера Маскелини не совпало с необходимым. Пройдя кратер, лунный корабль развернулся по крену на 180° окнами вверх (рис 43.5).

На входе в первый коридор на расстоянии 7,5 км от точки посадки (высота над поверхностью Луны Н=2,3 км, скорость V=550 км/ч, вертикальная скорость снижения Vy=45 м/сек) начался этап приближения к точке посадки (рис 43.6)

На этапах торможения и приближения к точке посадки лунный корабль управлялся цифровым автопилотом, работавшим по программе Р-63

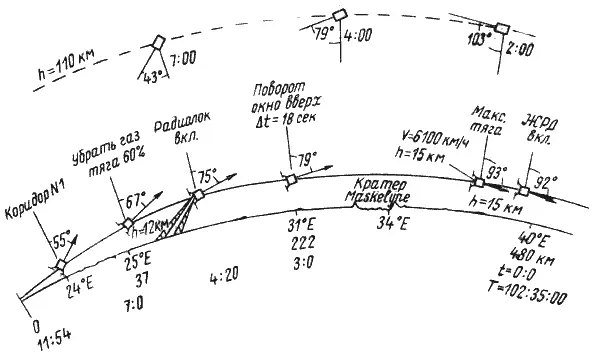

Рис. 43.5. Торможение лунного корабля Apollo-11 перед посадкой на Луну

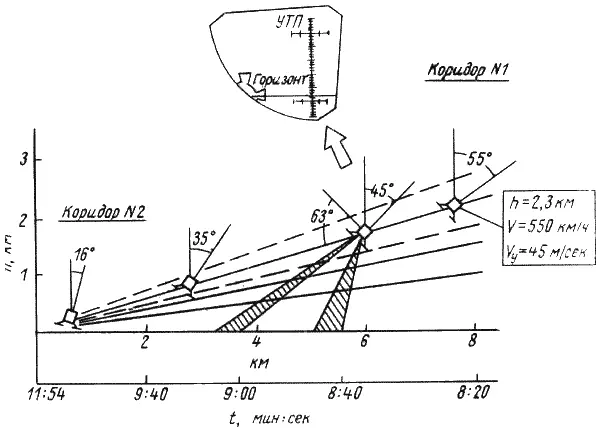

Рис 43.6. Вход лунного корабля Apollo-11 в контрольный коридор № 1

Когда астронавты смогли видеть лунный горизонт и район посадки, до которого оставалось 5,8 км, Н. Армстронг переключил автопилот на программу Р-64. В соответствии с этой программой управление посадочным ЖРД и ЖРД РСУ лунного корабля производится автоматически по командам бортовой ЭЦВМ и посадочного радиолокатора, астронавты вручную могут корректировать лишь ориентацию.

Во второй коридор лунный корабль вошел на высоте H=150 м с горизонтальной скоростью V=74 км/ч, на расстоянии 600 м от точки посадки (рис. 43.7).

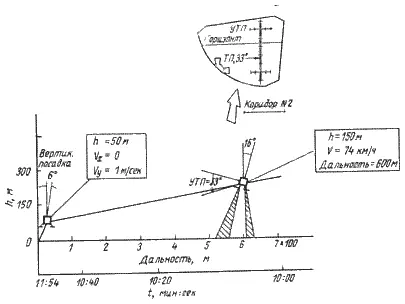

Рис. 43.7. Вход лунного корабля Apollo-11 в контрольный коридор № 2 и посадка на Луну

Когда лунный корабль, снизился до высоты H=140 м, Н. Армстронг увидел, что автопилот ведет корабль на посадку в кратер размерами с футбольное поле, усеянный крупными камнями до 3 м в поперечнике. Н. Армстронг выключил автоматическую программу Р-64 и перевел бортовую ЭЦВМ на полуавтоматическую программу Р-66; в соответствии с этой программой ЖРД посадочной ступени управляется автоматически, чтобы вертикальная скорость снижения была 1 м/сек, а ЖРД РСУ управляются полностью вручную, что обеспечивает необходимую величину горизонтальной составляющей скорости. С помощью ЖРД РСУ Н. Армстронг обеспечил горизонтальную составляющую скорости 3…4,5 м/сек и лунный корабль благополучно перелетел опасный для посадки кратер.

Н. Армстронг имел возможность переключить бортовую ЭЦВМ на программу Р-67. В этом случае управление вектором тяги посадочного ЖРД и ЖРД РСУ полностью производится вручную, а бортовая ЭЦВМ лишь поддерживает вертикальную скорость снижения на уровне 0,3 м/сек. Н. Армстронг не воспользовался программой Р-67, так как она затягивает процесс посадки.

Перелетев опасный кратер и выбрав для посадки подходящее место, Н. Армстронг затормозил горизонтальную скорость, одновременно осуществляя вертикальное снижение корабля; от струи посадочного ЖРД поднялось облако лунной пыли на высоту до 20 м, которое мешало визуальному определению высоты и скорости. Сигнальная лампочка, свидетельствующая о контакте щупов посадочных опор с поверхностью Луны, загорелась в момент времени To +102 ч 45 мин 04 сек, через 0,9 сек был выключен ЖРД посадочной ступени, все четыре ноги шасси встали на лунный грунт в To +102 ч 45 мин 40,197 сек. 20 июля 1969 г. в 20 ч 17 мин 40,197 сек впервые корабль, пилотируемый человеком, совершил посадку на Луну (рис. 43.8а).

Рис. 43.8 (а). Контакт щупов лунного корабля с поверхностью Луны посылает сигнал и астронавты выключают посадочный ЖРД.

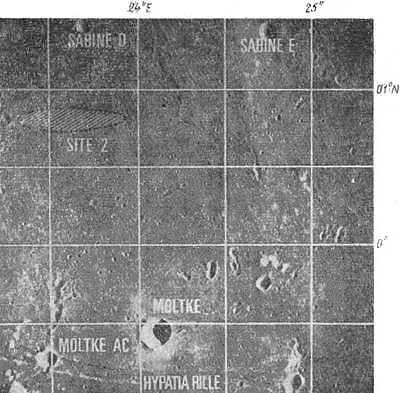

Рис. 43.8 (б). Место посадки лунного корабля Apollo-11 (0°41'15" с. ш.. 23°26' в. д.).

Вертикальная скорость в момент посадки была ~ 0,3 м/сек, горизонтальная скорость полностью не была погашена, на что указывал характер изгиба щупов на посадочных пятах. На грунт лунный корабль встал с наклоном 4,5° относительно лунной вертикали, ось рыскания составляла 13° с плоскостью траектории полета, ЖРД посадочной ступени проработал на 38 сек дольше расчетного времени.

После посадки вес лунного корабля был равен 7211 кг, остаток топлива в баках посадочной ступени составлял 1,85% (на 18 сек полета на номинальной тяге); при имитации посадки на Земле на моделирующих стендах, как правило, оставалось 5,5…6% топлива.

Apollo-11 совершил посадку почти на границе участка №2. После полета по фотоснимкам, привезенным астронавтами, были уточнены координаты точки посадки: 0°41'15"с. ш. и 23°26' в. д. (рис. 43.8б).
