Вторая ступень с силовой установкой на ЖРД выводилась на заданную орбиту. После выполнения полета в космическом пространстве вторая ступень, управляемая экипажем, входила в атмосферу и совершала горизонтальную посадку на аэродроме. Для управления вектором тяги на концах крыльев обоих ступеней собирались установить ракетные двигатели.

Кроме того, фирма «Локхид» работала над увеличенным вариантом космического самолета, который должен был перевозить на околоземную орбиту от 50 до 100 пассажиров.

По контракту с ВВС США фирма «Канадайр» («Canadair») разработала космический корабль и провела изучение проблемы спасения экипажа на всех стадиях полета Земля-Орбита-Земля.

Предполагалось, что космический корабль весом 10,8 тонны с экипажем из двух человек будет запускаться на орбиты высотой от 370 до 36000 километров ракетой-носителем с ЖРД, форма аппарата была выбрана из соображений минимизации аэродинамического нагрева при входе в атмосферу.

Кабина разделена на два отсека. Передний отсек используется при выходе на орбиту и входе в атмосферу. В нем находится управление кораблем и аварийные системы, система связи, навигации, система аварийного спасения; объем отсека — 5 м3. Задний отсек разделен герметической перегородкой на две части. Передняя часть со свободным объемом 6,5 м3 используется экипажем для выполнения работы на орбите.

Задняя часть заполнена азотом для предотвращения пожара.

В ней расположены оборудование подачи криогенного топлива и система обеспечения жизнедеятельности экипажа.

Защитное покрытие для безопасного полета через радиационные пояса должно весить около 9 тонн. Во время прохождения через радиационные пояса и при солнечных вспышках экипаж должен находиться в защищенном отсеке.

К более поздним проектам двухступенчатых космических кораблей многократного использования можно отнести корабль «Траймес» («Trimes»), разработанный фирмой «Конвейр» в 1968 году по контракту с НАСА.

«Траймес» состоял из трех почти идентичных элементов.

На каждом из них размещался свой экипаж из двух человек.

Стартовая масса космического корабля — 518 тонн.

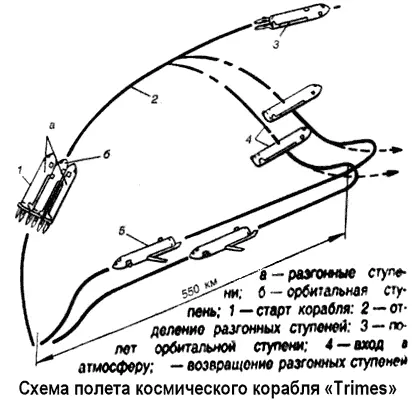

Основная силовая установка ступеней — ЖРД. Старт вертикальный при параллельном размещении ступеней. Две внешние ступени являются разгонными, а центральная — орбитальной.

При запуске все ракетные двигатели получают питание из топливных баков разгонных ступеней, которые после выработки топлива и достижения скорости 2440 м/с отделяются от орбитальной ступени и возвращаются на Землю.

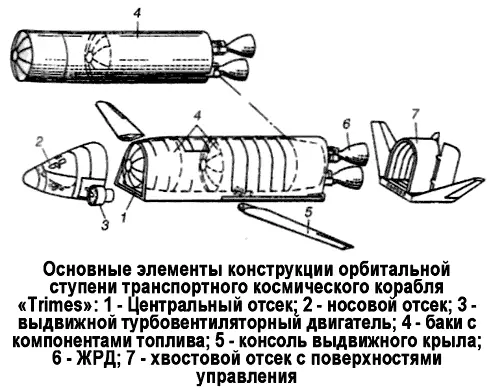

Основными элементами конструкции ступеней являются цилиндрический отсек, два жидкостных ракетных двигателя, два турбовентиляторных двигателя и выдвижное крыло.

Вокруг цилиндрического отсека устанавливается обтекатель, обеспечивающий теплозащиту и аэродинамическую форму по типу летательных аппаратов с несущим корпусом.

В разгонных ступенях в цилиндрическом отсеке размещаются только топливные баки, а в орбитальной ступени помимо топливных баков меньшего объема, имеется секция длиной около 4 метров и диаметром 5 метров для перевозки грузов или 12 пассажиров.

В носовой части ступеней находится кабина экипажа, а хвостовая часть несет органы управления полетом.

Топливо в ЖРД подается вытеснительной системой; тяга двух ЖРД — 113 тонн.

Турбовентиляторные двигатели служат для дозвукового полета при возвращении на Землю. Скорость при заходе на посадку — около 280 км/ч. Указывалось, что для обеспечения захода на посадку при одном работающем двигателе масса ступени в это время должна быть не более 32 тонн.

Выдвижное крыло ступеней — переменной стреловидности.

Это вызвано необходимостью аэродинамической балансировки при дозвуковом полете. При полном выдвижении крыла на угол стреловидности 22° его размах составляет около 29 метров.

Предполагалось, что космический корабль рассмотренной схемы способен доставлять полезный груз массой 11,3 тонны на геоцентрическую орбиту с небольшим наклонением к экватору или 8,4 тонны — на полярную орбиту.

Стоимость одного запуска оценивалась в 300 тысяч долларов.

Считалось, что применение такого космического корабля позволит снизить стоимость выведения на орбиту 1 килограмма полезного груза с 1110 долларов для некоторых обычных ракет-носителей до 44 долларов. Общая стоимость работ по этой системе оценивалась в 1–2 миллиарда долларов.

По мнению специалистов фирмы «Конвейр», предложенная схема транспортного космического корабля обеспечивала гибкость использования его элементов. Так, возможности доставки на орбиту более тяжелого полезного груза достигается путем добавления разгонных ступеней или установкой на ступени дополнительных стандартных секций для увеличения объема топливных баков и грузового отсека. Однако такое увеличение массы должно компенсироваться соответствующим повышением характеристик двигателей.

Специалисты НАСА изучали не только сложные многоступенчатые схемы. И в 60-е годы еще сохранялась определенная инерция конструкторского мышления, взращенного на представлении о космическом корабле как о чем-то цельном и монолитном. В частности, довольно активно обсуждалась концепция «Астроплана» — одноступенчатого крылатого космического аппарата, предназначенного для доставки грузов на орбитальную космическую станцию.

Кроме того, предполагалось, что астроплан можно будет применять для грузовых и пассажирских перевозок в пределах земного шара на дальность порядка 10 000 километров.

Астроплан должен был иметь взлетный вес 4550 тонн, посадочный вес — 330 тонн, полезная нагрузка составляла 200 тонн.

Стреловидные крылья астроплана скомпонованы из топливных баков. Чтобы сделать конструкцию наиболее эффективной по нагрузке, кислород, составляющий 74 % взлетного веса, размещали в параллельных цилиндрических баках, расположенных перпендикулярно оси симметрии аппарата. К передней кромке баков крепилась полезная нагрузка, а на задней кромке устанавливались десять ЖРД тягой по 680 тонн каждый. Жидкий водород, составляющий 15 % взлетного веса, закачивали в коническо-цилиндрические баки, образующие стреловидные крылья. Аэродинамические рули устанавливали на концах крыльев и также использовали как топливные баки.

Все нагрузки во время разгона и возвращения воспринимаются конструкцией, имеющей криогенные температуры; при возвращении в атмосферу до высокой температуры нагревается только ненагруженный тепловой экран.
