Владимир Нейман - Ex-маркировка электрооборудования для взрывоопасных газовых сред

0Ex ia IIC T4 Ga(2)

Следует признать, что отыскать и привести конкретные примеры автономного искробезопасного оборудования без внешних связей с маркировкой взрывозащиты (2) довольно сложно. Все дело в том, что автономное оборудование снабжается автономным, нередко искроопасным, источником питания – батареей или аккумулятором. Для обеспечения взрывозащищенности такого устройства с уровнем взрывозащиты Ga приходится применять помимо вида взрывозащиты «Искробезопасная электрическая цепь «i» дополнительные виды взрывозащиты, например, «Герметизация компаундом «m» [11] или «Оборудование со специальным видом взрывозащиты «s» [12].

Примеры реализации

Однако такие примеры все же встречаются. Например, одна из модификаций переносного светодиодного светильника (рис. 3.1) фирмы BARTEC (Bad Mergentheim, Германия) имеет приведенную маркировку взрывозащиты (2). Вероятнее всего, в конструкции такого класса устройств, в том числе, светильника фирмы BARTEC, используется аккумуляторная батарея с внутренним сопротивлением, достаточным для обеспечения ее искробезопасности без применения дополнительных средств взрывозащиты. Подзарядка аккумуляторной батареи осуществляется в безопасной зоне с помощью зарядного устройства, входящего в комплект поставки светильника.

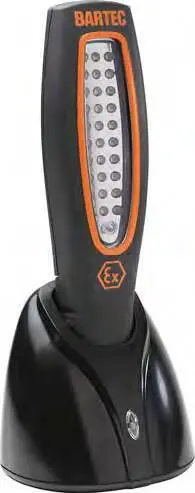

Рис. 3.1 Светодиодный светильник фирмы BARTEC

Пример, аналогичный предыдущему – ручной светодиодный прожектор серии 6148А (рис. 3.2) группы компаний STAHL (Германия, штаб-квартира – город Вальденбург).

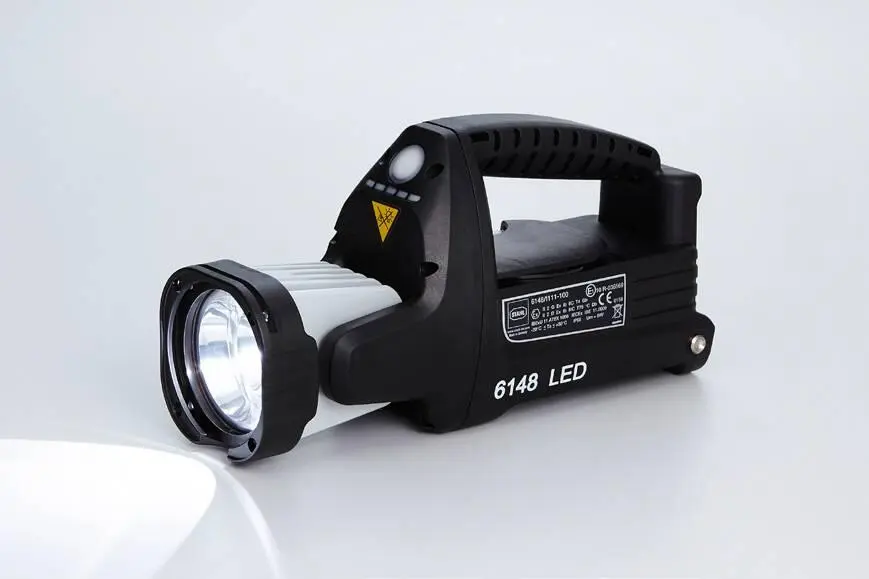

Рис. 3.2 Ручной светодиодный прожектор серии 6148А

Светодиодный ручной прожектор серии 6148А с эргономичным управлением одной рукой оснащен функциями плавной регулировки яркости и переключения в режим мигания. Поворотный плафон позволяет направлять конус света практически в любую сторону.

Особенностью фонаря является использование цветных рассеивателей, которые, как мы предполагаем, уменьшают излучаемую прожектором энергию и, таким образом, обеспечивает соответствие параметров прожектора требованиям стандарта [23].

В своей документации изготовитель приводит варианты маркировки взрывозащиты (3), (4), (5) прожектора серии 6148А в различных системах сертификации:

Ex ib IIC T4 Gb(IECEx) (3)

II 2 G Ex ib IIC T4 Gb(ATEX) (4)

1Ex ib IIC T4 Gb(ЕАС) (5)

Примечание 1

Содержание маркировки взрывозащиты, выполненной в соответствии с директивами ATEX, рассмотрено в разделе 15.

Еще один пример – спроектированная в Великобритании морская взрывозащищенная радиостанция ENTEL HT842 (рис. 3.3), изготовленная фирмой Entel Pilippines. Маркировка взрывозащиты (6):

IEx ib IIA T 4 Gb(6)

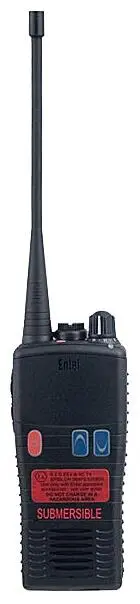

Рис. 3.3 Переносная радиостанция ENTEL HT842

Радиостанции выдерживает погружение в воду на глубину до 5 метров в течение часа и может применяться на судах нефтегазодобывающих компаний, например, нефтяных и СПГ – танкерах.

Уровень взрывозащиты радиостанции 1(Gb) отличается от уровня светодиодного светильника – 0(Ga). Однако для демонстрации принципа выполнения маркировки взрывозащиты автономного искробезопасного оборудования это не имеет принципиального значения.

Приведем еще один пример автономного искробезопасного оборудования. На рис. 3.4 представлен портативный виброколлектор STD-500.6 фирмы АО «Теккноу» (Россия, город Санкт-Петербург).

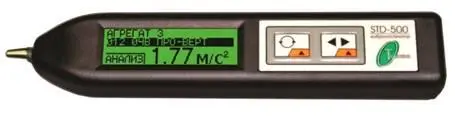

Рис. 3.4 Портативный виброколлектор STD-500.6

Виброколлектор – портативный одноканальный прибор класса «виброручка», предназначенный для регулярной проверки состояния контролируемого оборудования путем проведения виброизмерений на статорных элементах роторных машин. Несмотря на незначительные габариты, прибор выполняет несколько функций, в том числе, осуществляет измерение СКЗ виброскорости в диапазоне от 0,5 до 70 мм/с (в полосе частот 10…1000 Гц).

Виброколлектор STD-500 – замечательный пример автономного искробезопасного оборудования с маркировкой взрывозащиты (7), выполненной в соответствии с [7]:

1 Ex ib IIB T 3(7)

Маркировка взрывозащиты, характерная для автономного искробезопасного оборудования, потенциально может быть присвоена и другим техническим устройствам, при условии обеспечения их взрывозащищенности. Токи короткого замыкания маломощной аккумуляторной батарей автономных искробезопасных устройств не должны превышать искробезопасных значений. К такому оборудованию можно отнести, например, маломощные устройства, получающие электропитание по бесконтактной схеме от безопасных источников светового либо электромагнитного излучения.
