Используя это программное обеспечение, можно показать, как анализ установленного усиления может помочь выбрать лучшую регулирующую арматуру для конкретной системы. Демонстрация основывается на системе, показанной на рисунке 1.25. График на рисунке 1.25 показывает, как P 1, P 2и ΔP изменяются в зависимости от расхода как по образцу программного обеспечения. Целью является выбрать клапан, чьё установленное усиление выполнит лучшую работу, отвечая рекомендациям выше. Для этого примера такие вещи, как предельный расход, шум и скорость не влияют на выбор, позволяя сосредоточиться на установленном усилении.

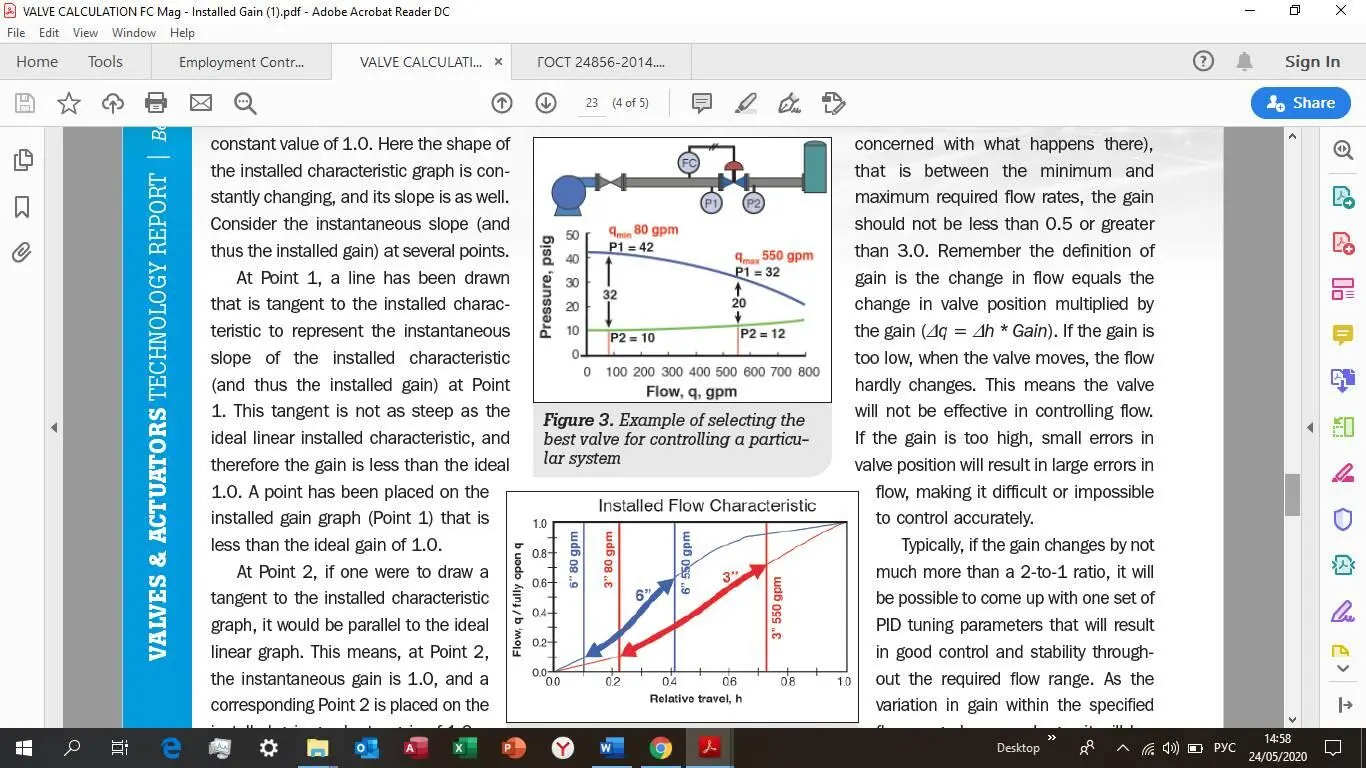

Рис. 1.25. Пример выбора лучшего клапана для управления конкретной системой

На рисунке 1.26 показана установленная пропускная характеристика двух клапанов, рассматриваемых для применения: 6-дюймовый сегментный шаровой кран и 3-дюймовый сегментный шаровой кран. Акцент был сделан на части графиков установленного расхода, которые находятся в указанном диапазоне расхода от 80 до 550 галл./ в мин. Так как сегментный шаровой клапан имеет собственную равнопроцентную пропускную способность, и, так как в системе, где падение давления на клапане уменьшается с увеличением расхода, не удивительно что установленная пропускная характеристика почти линейна (особенно внутри указанного диапазона расхода). Этот сгенерированный компьютером график показывает, насколько линейны установленные характеристики и насколько большой запас прочности на каждом конце требуемого диапазона расхода.

Тем не менее, так как вертикальная шкала упорядочена так, чтобы показать фактический расход, делённый на полностью открытый расход для каждого клапана, при сравнении нескольких клапанов для одного и того же применения, можно не заметить различий в величине наклона на графике и, следовательно, чувствительность к изменениям в положении клапана.

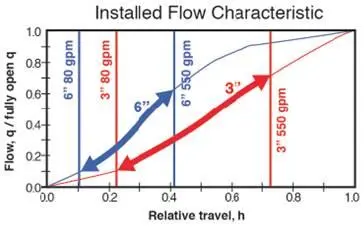

Рис. 1.26 Установленные пропускные характеристики 6 и 3- дюймовых сегментных шаровых кранов в системе, указанной на рисунке 1.25.

Если данные на рисунке 1.26 были нанесены на GPM шкале (галлоны в мин.), а не на расходе, делённом на полностью открытый расход, они будут выглядеть как на рисунке 1.27, где относительная величина наклона разных клапанов хорошо видна. Программа использует график, как на рисунке 5, где усиление рассчитано исходя из максимально необходимого расхода, qmax, то есть усиление = Δ (q / qmax) / Δh.

Обратите внимание, что этот график по шкале GPM не виден пользователю.

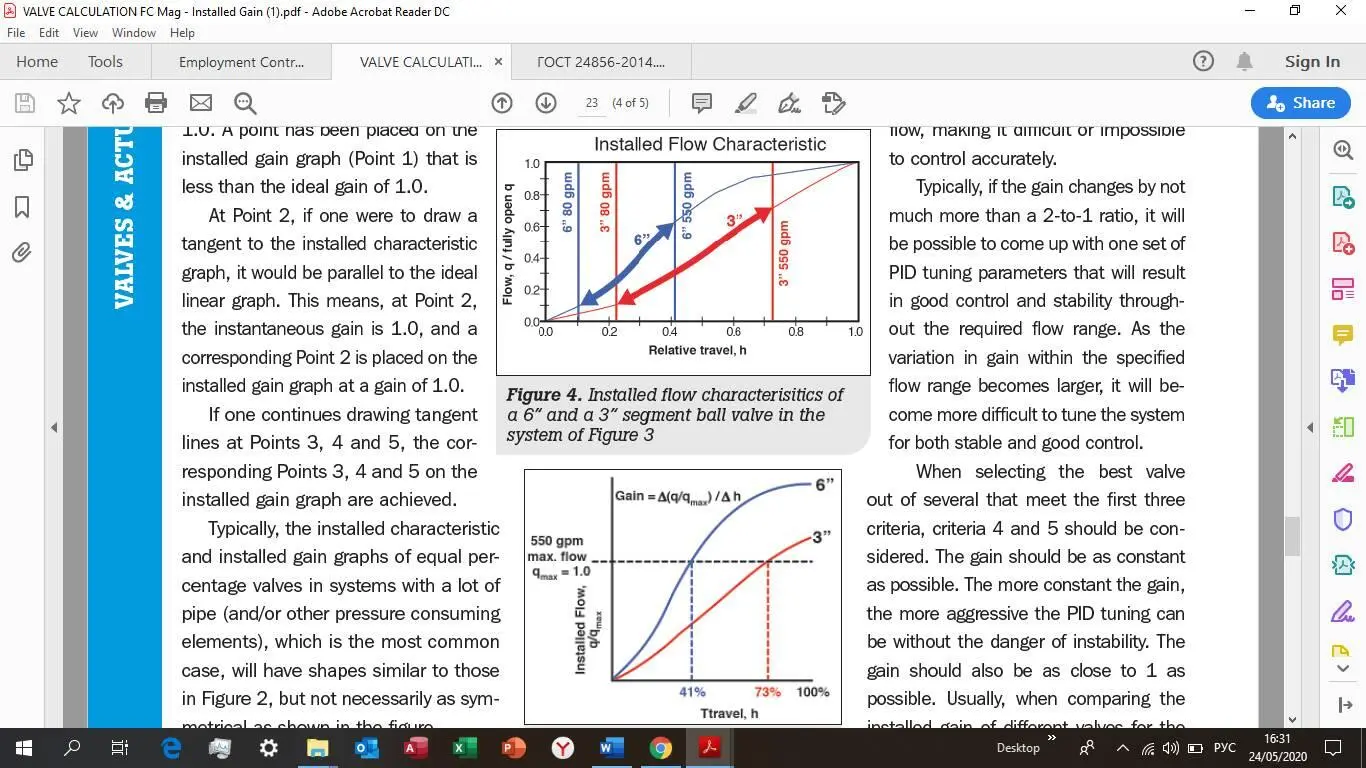

Рис. 1.27. Установленная пропускная характеристика клапанов из рис. 1.26

отображает истинные отношения между ее полностью открытой пропускной способностью и чувствительность к изменениям хода клапана

На рисунке 1.28 показано установленное усиление тех же двух клапанов.

Рис. 1.28. Установленное усиление 6 и 3 дюймовых сегментных шаровых кранов в системе из рис. 1.25.

Акцент также был сделан на части графика, которые находятся в указанном диапазоне расхода от 80 до 550 галлонов в мин. Проанализировав два графика, сразу ясно, что 3-дюймовый клапан – лучший вариант, так как он отвечает всем вышеперечисленным рекомендациям по установленному усилению, а 6-дюймовый клапан – нет. 6-дюймовый клапан имеет максимальное усиление около 3,5. Это означает, что в этот момент положение клапана с отклонением на 1% может вызвать ошибку расхода в 3,5%. Напротив, аналогичное положение 3-дюймового сегментного клапана с отклонением на 1% приведет к ошибке расхода в 2%. Изменение в усилении в пределах указанного диапазона расхода составляет около 2 к 1 для обоих клапанов. Усиление 3-дюймового клапана явно ближе к 1, чем 6-дюймового клапана. Если бы был проанализирован 4-дюймовый клапан, было бы установлено, что он лучше, чем 6-дюймовый клапан, но не так хорош, как 3-дюймовый клапан. Обратите внимание, что на графике усиления 1,0 на оси q / qmax будет всегда максимально необходимым расходом.

Примечание: программа не может отображать результаты для двух клапанов одновременно. Приведенные выше графики были получены путем объединения результатов двух графиков в один. При использовании программы подбора размеров, можно быстро пошагово просматривать графики для каждого из нескольких клапанов для удобства сравнения.

Если вам нужно рассчитать большое количество арматуры в одном проекте, то проблемы для всех участников будут высоки. Нехватка времени, задержки в передаче данных возникают всякий раз, когда происходит обмен информацией. Оперативные данные, которые подвергаются регулярным изменениям, плохая связь между заинтересованными сторонами проекта – все это создает немалый риск того, что будут допущены ошибки при выборе арматуры. В худшем случае результатом могут быть задержки на этапе ввода проекта в эксплуатацию или незапланированные простои, которые нарушают производство. Последующие затраты на неправильно подобранную арматуру могут легко возрасти в шесть или семь раз. Однако большинство потенциальных проблем может быть заранее обнаружено и устранено путем проведения непрерывного и всестороннего контроля с использованием подходящих программных средств.

Хотя предыстория каждого проекта весьма специфична, тем не менее есть несколько областей, которые можно обобщить. Типичный проект имеет, по крайней мере, три заинтересованных стороны, это: персонал предприятия, EPC контрактор и поставщик арматуры. Практически никогда не бывает, чтобы портфель одного производителя арматуры включал решения для удовлетворения всех требований.

Главная проблема здесь заключается в том, как быстро и надежно определить те 90-95% клапанов, которые должны удовлетворять только нормальным техническим требованиям, и могут быть оценены на основе общих критериев, таких как тип\вид арматуры, номинальный диаметр, значения пропускной способности Сv и соответствие бюджету. После решения этой задачи оставшееся время должно быть использовано для рассмотрения критических случаев, в которых особенности процесса регулирования могут иметь важное значение для качества управления технологическим процессом.
