Авторитет клапана (Δp/Δp 0) – v a
Авторитет клапана (valve authority) клапана va, рассчитываемый как v a= Δp/Δp 0, является мерой доступного расхода давления на клапане или по-другому – уровнем срабатывания (расхода) напора, подаваемого на клапан. Далее мы будем использовать сложившийся термин "Авторитет клапана".
Определение
Авторитет клапана – это доступный перепад давления во всем рабочем диапазоне. Это отношение перепада давления клапана в данной рабочей точке, деленное на перепад давления клапана при минимальном контролируемом расходе. Самое высокое значение находится в полностью открытом положении клапана Δp 100/Δp 0. Это данность динамики гидравлической системы. Неадекватное управление клапаном отрицательно сказывается на способности к регулированию. Авторитет клапана – один из самых важных параметров способности к регулированию, который нужно соблюдать.
Правила проектирования и расчета
Выбор регулирующего клапана должен основываться на расчетном расходе с соответствующими технологическими данными.
Если не указано иное, то должно применяться следующее:
* Клапан должен быть рассчитан на 110% расчетного расхода Q op1, чтобы обеспечить возможность регулирования при Q op1.
• Расход через полностью открытый регулирующий клапан Q 100должен быть равен или превышать максимальный контролируемый расход.
• Чтобы избежать чрезмерных колебаний коэффициента усиления контура, показатель авторитета регулирующего клапана при расчетных условиях v a, op1должен быть больше 0,27.
Номинальное значение пропускной способности Cv клапана не должно быть слишком большим, чтобы избежать работы клапана в режиме "открыто-закрыто".
Для того чтобы регулирующие элементы действительно могли управлять в рабочей точке, проектировщики установок должны учитывать требования к перепаду давления клапанов. Регулирующий клапан может вмешиваться в процесс только в том случае, если он обладает достаточным значением авторитета:
• v a= Δp 100/Δp 0= 1
Высший авторитет. Полный перепад давления срабатывается на клапане. Отсутствие падения в характеристике насоса, отсутствие потерь давления в трубе. Это, однако, возможно только теоретически.
• 1 > v a= Δp 100/Δp 0> 0.3
Хороший авторитет, также с линейными модифицированными характеристиками клапанов. Такая ситуация тоже встречается сравнительно редко.
• 0,3 > v a= Δp 100/Δp 0> 0,1
Адекватный авторитет клапана путем настроек характеристики клапана в направлении равнопроцентной характеристики. Это наиболее распространенный вариант, встречающийся в реальных системах.
• 0,1 > v a= Δp 100/Δp 0> 0,0
Ограниченный авторитет клапана с потерей качества регулирования. Распространенными причинами являются затраты и временные ограничения при проектировании установки.
Рациональная конструкция установки, которая адекватно учитывает требования к перепаду давления регулирующих элементов, необходима для достижения максимального качества регулирования в рабочей точке путем выбора оптимального значения Cv100.

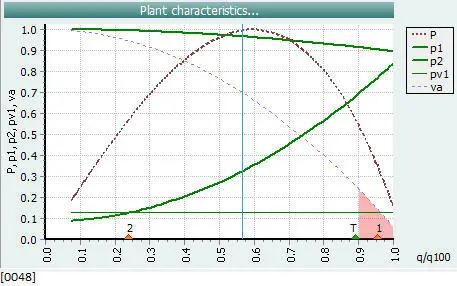

Графическая интерпретация
Низкая способность к регулированию клапана
Красная область под кривой параметра авторитета клапана предупреждает о проблемах регулирования при максимальном расходе в случае:
• низкий запас расхода a: Q op1> 0,9 Q 100
• низкий авторитет клапана v a: v a, op1< 0.23
В этом случае запас расхода и / или авторитет клапана слишком малы. Запас расхода может быть улучшен с помощью клапана с более высоким коэффициентом расхода. Улучшение работы клапанов требует изменения соотношения давлений Δp в общей гидравлической системе установки.

Рис.2.13. Определение регулирующей способности в программе CONVAL
Вывод значений
Вывод значений может быть осуществлен в виде таблицы. Таблица показывает числовые значения на графике в зависимости от различной степени открытия клапанов: h = 5, 20, 40 … 100%. График показан в программе Conval может представлять любое открытие с шагом 1%.
В случае жидкостей в таблице указаны диапазоны зарождающейся кавитации, дросселируемого потока и вскипания, а также недопустимые скорости на выходе из клапана, возникающие в сочетании с кавитацией.
