Тяжелый самолет-носитель (первая ступень) имел силовую установку, включающую четыре ТРД и четыре турбопрямоточных реактивных двигателя на керосине. Было предусмотрено дополнительное впрыскивание криогенных компонентов.

Силовая установка орбитального самолета (вторая ступень) состояла из шесть двигателей, работающих на жидких кислороде и водороде. Четыре силовых двигателя имели тягу по 35 тонн, два двигателя управления — по 700 килограммов.

Планировалось, что разделение ступеней будет происходить при скорости полета 7 Махов на высоте 35 километров.

После этого самолет-носитель возвращается к месту старта, а орбитальная ступень по траектории, близкой к баллистической, выводится на рабочую орбиту.

В 1976 году Французский Национальный Центр космических исследований (CN ES) разработал свой первый проект создания пилотируемой транспортной системы, получивший название «Гермес» («Hermes»). Промышленная разработка осуществлялась параллельно фирмами «Аэроспасьяль» и «Дасо-Авиасьон».

На конференции Европейского Космического агентства, проходившей в Риме в 1985 году, Франция проинформировала партнеров о своем намерении начать осуществление этого проекта. Два года спустя собравшиеся в Гааге представители агентства согласились сделать проект общеевропейским.

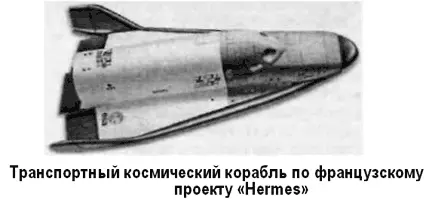

Многоразовый космический корабль «Гермес» представляет собой воздушно-космический самолет с низкорасположенным крылом большой стреловидности в плане, выполненный по аэродинамической схеме «бесхвостка».

Как и у других известных воздушно-космических самолетов, крыло имеет тупую лобовую кромку с большим радиусом закругления и оснащено односекционными элевонами. Законцовки крыла плавно переходят в концевые шайбы, являющиеся по сути разнесенным двухкилевым оперением, оснащенным рулями направления. В задней части фюзеляжа установлен ставший уже традиционным для таких аппаратов балансировочный щиток.

Теплозащита использует апробированные теплоизоляционные материалы нескольких типов, расположенные на корпусе в соответствии с максимальными рабочими температурами поверхности. В зонах наибольшего нагрева (более 1400 °C) предполагалось использование углеродных композиционных материалов на основе углеродной матрицы, в других местах — теплозащитные плитки на основе карбида кремния и гибкие теплозащитные покрытия.

Процесс выбора облика воздушно-космического самолета протекал долго и трудно — несколько раз проект коренным образом пересматривался. Однако и последняя версия «Гермеса» не является оптимальной. Конструкторам так и не удалось полностью скомпоновать многоразовый космический корабль: из-за жестких весовых лимитов выбранной схемы целый ряд систем, используемых в орбитальном полете, пришлось вынести в одноразовый, сбрасываемый перед спуском с орбиты ресурсный модуль, играющий роль своеобразного служебно-агрегатного отсека. Этот же ресурсный модуль должен использоваться в качестве шлюзовой камеры при выходах членов экипажа в открытый космос. Таким образом, назвать корабль «Гермес» многоразовым, как «Спейс Шаттл» или «Буран», нельзя.

К недостаткам воздушно-космического самолета «Гермес» можно отнести и отсутствие негерметичного отсека полезного груза, что серьезно снижает возможности использования самолета для транспортных операций; таким образом габариты доставляемого на орбиту груза ограничены размерами (просветом) люка стыковочного узла. После катастрофы корабля «Челленджер» проект подвергся коренной переработке — количество членов экипажа было сокращено до трех, каждое рабочее место предусматривало оснащение катапультируемыми креслом, разработанным на основе катапультируемого кресла «К-36» корабля «Буран».

Выведение «Гермеса» на орбиту планировалось осуществлять ракетой-носителем «Ариан-5», запускаемой с космодрома Куру во Французской Гвиане. В стартовом положении он размещается сверху носителя. Боковая дальность при возвращении корабля на Землю с орбиты должна составить 1500–2000 километров. Полная масса орбитального корабля — 21 тонна, сухой конструкции — 13,9 тонны. Полезный груз может весить 3 тонны.

Благодаря широкому сотрудничеству в космической области между Советским Союзом и Францией французы в своем проекте широко использовали советский научно-технический задел. В частности, отряд французских «спасьонавтов» прошел полный курс обучения по методикам полетов на воздушно-космических самолетах. В системе теплозащиты «Гермеса» предполагалось использовать покрытия, разработанные для «Бурана». Французами использовались советские методики гиперзвуковых аэродинамических расчетов.

В первой половине 90-х годов проектанты «Гермеса» зашли в тупик: с одной стороны им не удалось уложиться в жесткие весовые лимиты, с другой — в процессе проектирования ракеты «Ариан-5» расчетная масса выводимой полезной нагрузки постоянно уменьшалась и в конечном итоге стала ниже допустимой для вывода воздушно-космического самолета на орбиту. Возникла необходимость перепроектировать «Гермес», что требовало дополнительного финансирования. Однако денег не нашлось, и проект был закрыт.

В 1965 году британские конструкторы предложили проект трехэлементного воздушно-космического корабля «Мустард» («Mustard»), предназначенного для вывода полезного груза массой около 3 тонн на полярную орбиту высотой около 550 километров.

«Мустард» состоит из трех пилотируемых ступеней, аналогичных по конструкции и геометрическим размерам Масса каждой ступени около 137 тонн. Одна из ступеней выводится на околоземную орбиту, а две другие выполняют функции разгонных и являются носителями топлива.

Промежуточная орбита высотой 185 километров используется для запуска орбитальной ступени на расчетную орбиту, а также при сходе аппарата с орбиты перед входом в плотные слои атмосферы.

После выполнения своих функций ступени входят в атмосферу аналогично самолету и возвращаются в район старта.

Двигательная установка каждой ступени состоит из четырех ракетных двигателей, работающих на жидких водороде и кислороде. Кроме того, для возвращения в район старта на ступенях устанавливаются турбореактивные двигатели, также работающие на криогенном топливе. Центральный бак для жидкого кислорода выполнен из стали, а баки для жидкого водорода — из титана. Между баком жидкого водорода и нижней поверхностью конструкции ступени проложена изолирующая прокладка.
