Космическая система «Юнкерс» спроектирована в виде двухступенчатого космического самолета с параллельным расположением самолетных ступеней — по аналогии с проектом американской фирмы «Мартин». Силовые установки обеих ступеней работали на жидком водороде и кислороде.

Планировалось, что двухступенчатый космический самолет будет стартовать горизонтально с рельсовой катапульты и в момент разделения ступеней достигнет высоты 60 километров за 150 секунд. Нижняя ступень возвратится на базу планированием, вторая, меньшая, ступень разовьет первую космическую скорость и выйдет на орбиту высотой 300 километров.

Суммарный стартовый вес космической системы «Юнкере» — 200 тонн, орбитальная полезная нагрузка — 2,5 тонны.

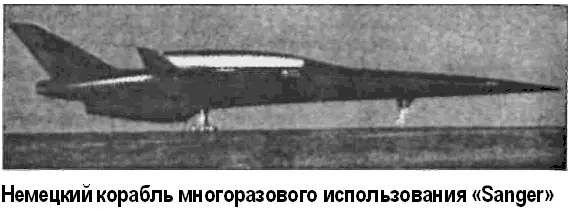

Среди поздних проектов воздушно-космических аппаратов многоразового использования, разрабатываемых в Германии, особняком стоит проект «Зенгер» («Sanger»), названный так в честь немецкого конструктора Эйгена Зенгера, придумавшего бомбардировщик-«антипод».

«Зенгер» представляет собой перспективную двухступенчатую космическую систему — базовый аппарат в национальной технологической программе Германии по гиперзвуковым летательным аппаратам.

Практическая реализация программы «Зенгер» обеспечила бы европейским странам сравнительно дешевый и независимый от США доступ в космос с возможностью горизонтального старта с обычных воздушных взлетно-посадочных полос в Европе и непосредственного выведения полезного груза на любую заданную орбиту.

Применение в маршевых двигателях экологически чистых компонентов топлива — жидкого кислорода и жидкого водорода — исключает выброс в атмосферу вредных продуктов сгорания.

За период с 1984 по 1987 год проектных исследований по программе «Зенгер», выполненных фирмами «Мессершмитт-Бельков-Блом» («МВБ»), «Дорнье» («Dornje»), «МТУ» («MTU»), центром «ДФВЛР» («DFVLR») и авиакомпанией «Люфтганза» («Lufthansa»), изучен большой круг вопросов по аэродинамике, аэротермодинамике, управлению полетом, конструкциям и теплозащитным материалам и двигателям. Выполнены анализ и сравнение ряда вариантов летательного аппарата «Зенгер».

Габариты системы «Зенгер»: длина фюзеляжа — 81,3 метра, размах крыльев — 41,4 метра, полная масса — 340 тонн.

Первая ступень EHTV массой 259 тонн с максимальным (до 100 тонн) запасом водорода представляет собой двухкилевый самолет характерной стреловидной формы. Маршевая двигательная установка состоит из пяти комбинированных турбопрямоточных воздушно-реактивных двигателей. Умеренный нагрев конструкции ступени (не более 600 °C) при скорости 4–4,5 Маха позволил использовать титановые и алюминиево-литиевые сплавы. Особое внимание уделялось созданию бака жидкого водорода объемом более 1500 м³ с обеспечением максимального теплопритока от несущей конструкции фюзеляжа.

Первая ступень разрабатывалась с учетом унификации ее характеристик с характеристиками перспективного гиперзвукового пассажирского самолета. Дальность крейсерского полета самолета с 250 пассажирами на борту составляла 10 тысяч километров. Скорость полета до 4,5 Маха, высота полета — 25 километров. Самолет мог преодолеть за три часа расстояние от Франкфурта-на-Майне до Токио через Лос-Анджелес.

Вторая ступень «Хорус» («Horus») является пилотируемым космическим летательным аппаратом, во многом сходным с орбитальными кораблями «Шаттл» и «Гермес».

Основное отличие — в наличии на борту большого (до 65,5 тонны) запаса кислородно-водородного топлива. Полная масса ступени — 87,7 тонны, используемый маршевый двигатель имеет тягу до 120 тонн.

Расчетная продолжительность орбитального полета составляла одни сутки. Корабль вмещает экипаж корабля — два пилота, четыре пассажира и две-три тонны груза.

В туристском варианте в кабине можно разместить до 36 пассажиров.

Главным назначением ступени «Хорус» является материальнотехническое обеспечение орбитальной станции.

Возможны суборбитальные перевозки пассажиров со скоростью до 16 000 км/ч.

Одновременно с «Хорусом» немецкие конструкторы проектируют грузовой аппарат «Каргус» («Cargus») одноразового использования — уменьшенная модификация ступени ракеты-носителя «Ариан-5». «Каргус» предназначен для выведения на низкую орбиту полезного груза до 15 тонн, с возможностью последующих стартов на геостационарную орбиту.

Габариты «Каргуса»: длина — 33 метра, диаметр — 5 метров, полная масса грузовой ступени — 62 тонны. Двигатель — кислородно-водородный «НМ60 Вулкан» с тягой приблизительно 105 тонн.

Схема полета воздушно-космического самолета «Зенгер» предполагалась следующая. После горизонтального взлета корабль выполняет подъем до высоты 25 километров, над критическим озоновым слоем, и далее на этой высоте совершает крейсерский полет со скоростью до 4,5 Маха. Трасса от старта в центре Европы или на побережье Германии, Франции, Испании или Англии направлена на заданную широту в сторону Америки. Затем следует участок разгона с набором высоты до 30 километров и увеличением скорости до 6,8–7 Махов. После разделения вторая ступень выходит на орбиту, а первая — возвращается к месту старта. Национальная программа предусматривала создание на предварительном этапе демонстрационной модели летательного аппарата, проведение летных испытаний, после чего на стыке столетий планировалось приступить к непосредственной разработке штатного корабля «Зенгер».

В середине 1990 года был завершен первый этап исследований по программе воздушно-космического летательного аппарата в рамках национальной программы Германии по гиперзвуковым летательным аппаратам.

По первой разгонной ступени, или самолету-разгонщику, выполнен второй цикл проектных разработок, подтвердивший концепцию в целом и компоновочную схему гиперзвукового самолета со скоростями полета 6,8 Маха. На втором этапе планировалось решение вопросов оптимизации массовых характеристик и интеграции двигательной установки.

По вторым ступеням осталась неизменной идеология создания двух различных вариантов — беспилотного и пилотируемого космического самолета. Исходя из экономических соображений, вместо одноразовой ступени «Каргус» будет разрабатываться беспилотный космический самолет «ХорусС» («Horus-C») с грузовым отсеком, который будет способен доставить на орбиту высотой 200 километров полезный груз массой до 7,7 тонны и до 6,2 тонны — на космическую станцию.

Пилотируемая ступень «Хорус-М» («Horus-M») со стыковочным и переходным отсеками предназначена для обслуживания космической станции, при этом масса выносимого полезного груза составляет 3 тонны, что включает и массу экипажа из трех человек.
