Повреждение оборудования электричес

ких сетей напряжением 6 кВ и выше

Классификационные признаки причин нарушения

–– Наруш.усл.безоп.экспл. не было

Воздействие стихийных явлений

Недоотпуск энергии (тыс.кВтч/Гкал) 0.0/ 0

Экономический ущерб (тыс.руб.) 294.000

Дата и время ликвидации аварийного режима …

Ключевые слова

ПС;220;Выключатель;Повреждение;Гроза.

II. ОПИСАТЕЛЬНЫЙ БЛОК

Описание режима работы до возникновения нарушения

До возникновения нарушения оборудование подсттааанции ПС

Подстанция работало в нормальном режиме. Схема ОРУ-220кВ подстанции

выполнена по схеме "мостик" с выключателями в цепях АТ-1, АТ-2 и

перемычке. Оборудование ОРУ-220кВ включено по нормальной схеме(ОРУ – открытое распределительное устройство).

Автотрансформаторы АТ-1 и АТ-2 по 125 МВА в работе,Секционный масляный выключатель СМВ-220кВ включен.

В районе ПС и высоковольтной линии ВЛ-220кВ дождь, гроза.

Описание возникновения нарушения и его развития

…в 22час 14мин на ПС в результате грозовых

разрядов и создании однофазного К.З. (фаза "В") на двухцепном

участке линии ВЛ-220кВ "Линия 1" и ВЛ-220кВ "Линия 2" (опора 90)

была отключена ВЛ-220кВ "Линия 3( выключателями МВ-220кВ "АТ-1" и "СМВ-220").

Через 1,8 сек (данные аварийной осциллограммы) после отключения

указанной ВЛ-220кВ произошло повреждения фазы "В" СМВ-220кВ (тип

ВМТ-220Б) и создание 2-х фазного К.З. (фазы "В" и "С") из-за

повреждения дугогасительных устройств СМВ-220кВ фазы "В", "ШР-1-220

СМВ" фазы "В" и забросом шлейфа от СМВ-220кВ фазы "В" на ввод трансформатора тока ТТ-220кВ СМВ220кВ" фазы "С", что привело к отключению ВВ-220кВ

ВЛ-220кВ "ХХХ" на, МВ-220кВ ввода АТ-2, и погашению

ОРУ-220кВ.

В 23час 17 мин выведен в ремонт СМВ-220кВ.

В 23час 31мин включен МВ-220кВ АТ-2, замкнут транзит.

В 23час 36мин подано напряжение на 1 секцию шин 220кВ от соседней подстанции,

МВ-220кВ АТ-1 остался в отключенном состоянии.

Причины возникновения и развития нарушения

1.Однофазное К.З. (фаза "В") на ВЛ-220кВ из-за

грозового разряда в металлическую промежуточную опору №90 с

разрушением юбки 1-го изолятора (тип П-7) из 12. Ремонт не

требуется.

2.Повреждение дугогасительных устройств СМВ-220кВ с разрывом

изоляторов фазы "В" из-за перекрытия изоляционных промежутков между

подвижными и неподвижными контактами отключенного выключателя при

грозовых разрядах, разложение масла и создание избыточного

давления, приведшие к разрыву изоляторов дугогасительных устройств.

Описание повреждений оборудования

1.Повреждение при грозовых разрядах юбки 1-го изолятора (тип П-7)

из 12 в гирлянде фазы "В" на металлической промежуточной оп. №90

ВЛ-220кВ "Линия 1"

2.Повреждение изоляторов дугогасительных устройств полюса фазы "В"

СМВ-220кВ ПС.

Недостатки эксплуатации, проекта, конструкции, изготовления,

монтажа оборудования явившиеся предпосылками нарушения или

затруднившие его ликвидацию

Отсутствие грозотроса на участке оп. 77-91 ВЛ-220кВ "Линния 1"

(демонтирован из-за износа).

Основные мероприятия по предотвращению подобных нарушений

1.Провести замер сопротивления оп №90 ВЛ-220кВ "Линия 1".

Срок:….

Отв ….-ст.мастер РПУ ВЛ РП ТОиР ЕНЭС.

2.Провести средний ремонт СМВ-220кВ ПС.

Срок:….

Отв….-.

3. На двухцепном участке (оп.77-103) ВЛ-220кВ "Линия 1" и

"Линия 2" восстановить грозотросс и схему его заземления в

соответствии с требованиями НТД.

Срок: ….

Отв. …-.

4.При реконстукции ПС предусмотреть установку ограничителей перенапряжения ОПН-220кВ на

секциях шин 220кВ ПС

Срок: план реконструкции ПС ….

Отв. …-.

V. БЛОК СВЕДЕНИЙ ОБ ОТКАЗАВШЕМ

ЭЛЕКТРОТЕХНИЧЕСКОМ ОБОРУДОВАНИИ

Отказавшее оборуд. 41 Выключатель масляный

Марка 117 ВМТ-220

Параметры 30 1250

Констр.напряжение 22 220

Узел,деталь 24 Устройство дугогашения

Выхлопные клапаны камер

Напряжение сети 22 220

Изготовитель оборудования 55 ПО "…электротяжмаш"

Год изготовления оборудов. 97

Изготовитель повредивш. узла 55 ПО «…электротяжмаш"

Состояние нейтрали 7 Нейтраль заземлена

Условия работы 40 Секционный,шиносоединит.,обходной

Характер повреждения 33 Перекрытие изол.с междуфаз.замык.

Причина повреждения 71 атмосферные перенапряжения (гроза)

Сопутствующие обстоятельства 8 Недопустимые режимы в сети

Срок службы оборудования: от послед. ремонта 1 ; от начала экспл. 9

Срок службы поврежд. узла 1 Последние экспл. испытания 8.7

VII. ВИЗОВЫЙ БЛОК

Состав комиссии Приказ …

…

Акт составлен:

Приложения:

1.Схема ПС

2.Выписка из оперативного журнала.

3.Технический акт среднего ремонта

СМВ-220кВ.

5.Протокол испытания СМВ-220кВ.

6.Протокол анализа

трансфррматорного масла

7.Заключение о работе РЗА.

8.Анализ аварийных отключений СМВ-

220кВ.

9.Осцилограмма.

10.

Обзорная схема грозовой активнос

ти на территории за период

с 00:00 МСК до 23:59 19.08.2008г.

11.Листок осмотра ВЛ-220кВ

12.Фотографии.

Фотографии для примера 3.5.1

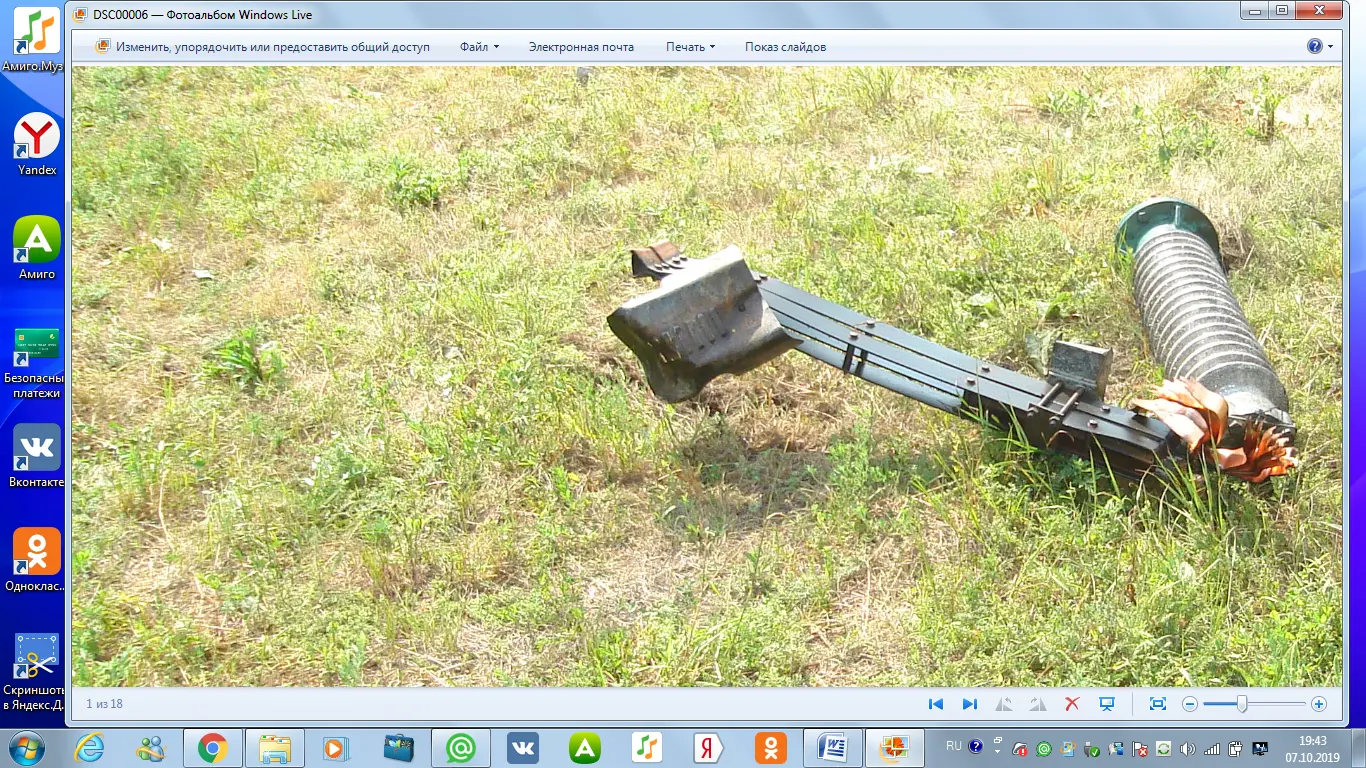

Рис.8.Фото к примеру 3.5.1

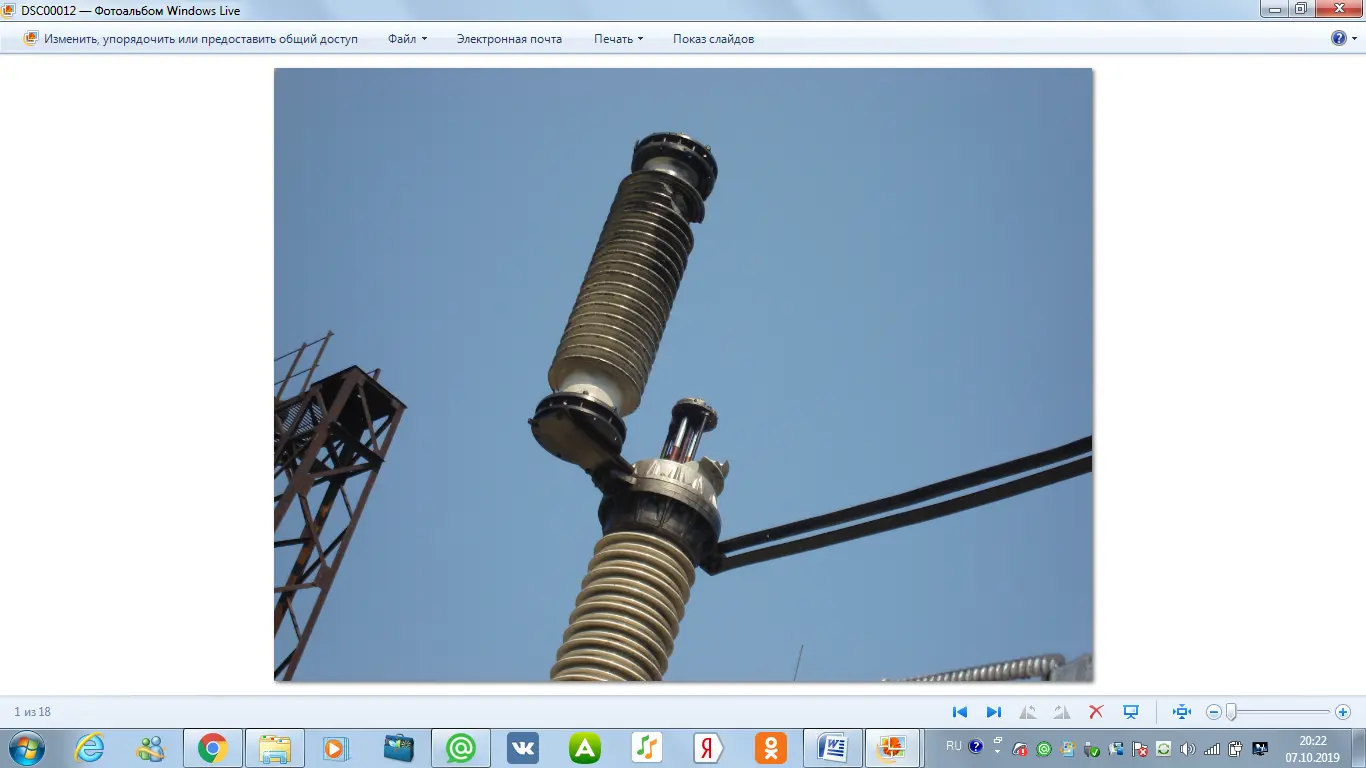

Рис. 9.Фото к примеру 3.5.1.

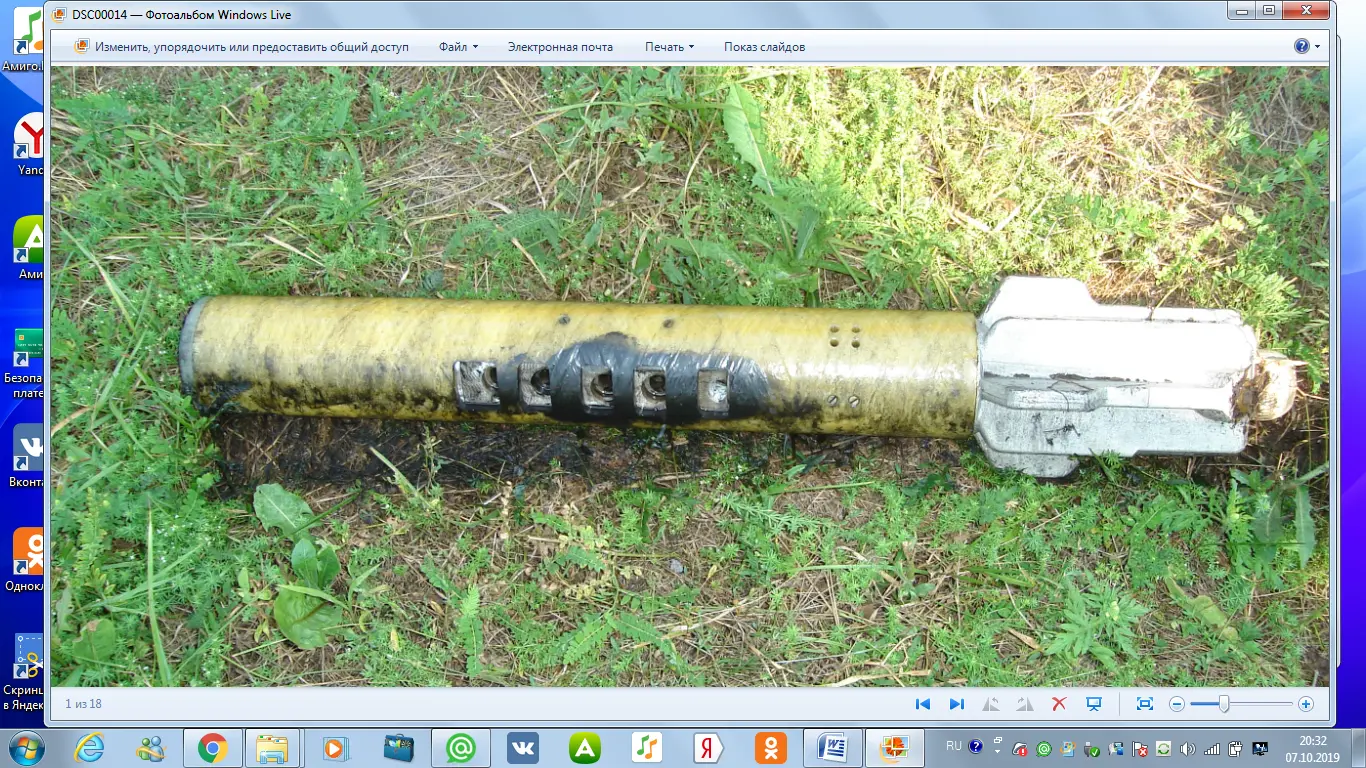

Рис. 10.Фото к примеру 3.5.1.

3.5.2.Повреждение трансформатора тока 220 кВ

АКТ №…

расследования причин аварии, произошедшей …

1. Общие сведения

1.1. Организация (филиал, обособленное структурное подразделение)

1.2. Дата и время возникновения аварии

1.3. Учетные признаки аварии

2.3. Повреждение объектов электросетевого хозяйства (высший класс напряжения 6 кВ и выше), а также отключение такого объекта действием автоматических защитных устройств или оперативным персоналом вследствие недопустимых отклонений технологических параметров или ошибочных действий оперативного персонала, в том числе вызвавшее обесточивание резервных трансформаторов собственных нужд атомной электростанции

1.4 Классификация видов оборудования

3.3.12 Электротехническое оборудование трансформаторных ПС, РП 110 кВ и выше.

1.5 Классификационные признаки причин аварии

3.4.13 Неклассифицированные причины.

1.6 Дата и время ликвидации аварийного режима …

2. Описательный блок

2.1. Описание состояния и режима работы объектов электроэнергетики и (или) энергопринимающих установок до возникновения аварии:

На момент возникновения нарушения схема ПС 500 кВ соответствовала нормальной схеме электрических соединений за исключением:
